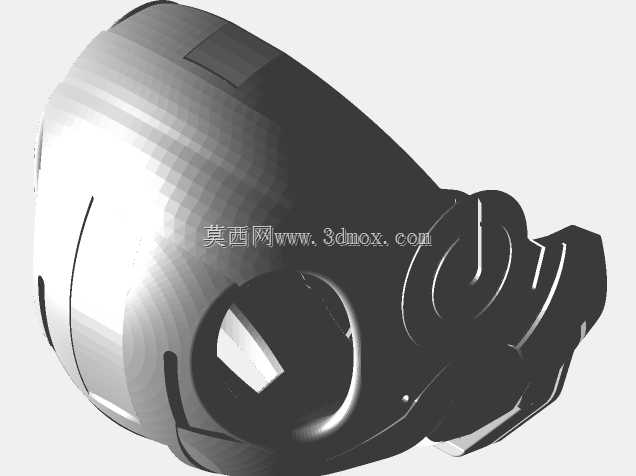

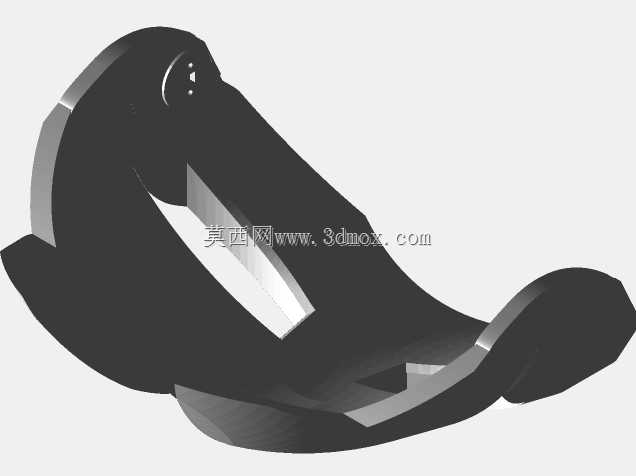

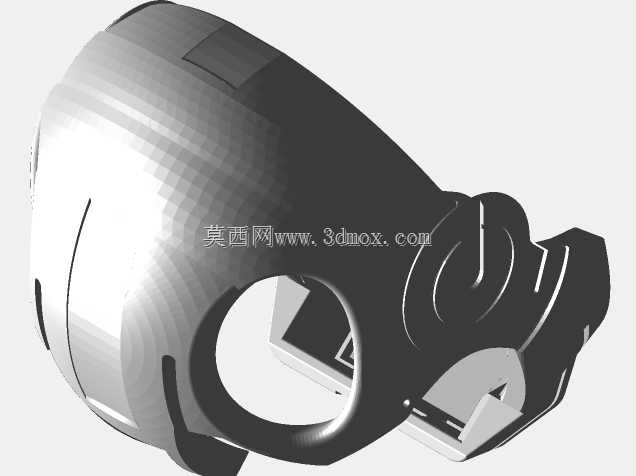

科幻影视道具铁人猫头盔造型设计

FDM打印穿戴类道具最容易踩的坑，就是曲面衔接处的层纹断层和装配卡扣的公差溢出，这款铁人猫头盔在曲面拆分阶段就做了针对性的适配调整。耳部的环形凸起结构没有做一体化打印，而是拆分成独立的环形嵌件，拆分缝刚好卡在造型本身的凹陷棱线上，后期打磨填缝时完全不会破坏原有造型的流畅感，还能避免大曲率曲面打印时的翘边变形问题。头盔正面的视窗开口边缘做了0.2mm的内凹止口，后期粘贴透明视窗片的时候，胶水不会溢出到外表面，也能给亚克力片预留足够的热胀冷缩余量，避免夏季高温下视窗片拱起脱落。后脑位置的拼接卡扣没有用常规的直插式结构，改成了带1.5度拔模斜度的楔形扣，打印完成后不需要额外打磨就能直接卡合，拼接后的缝隙控制在0.1mm以内，后期补土工作量能减少六成以上。内壁对应头部佩戴的接触位置，特意做了1.2mm的加厚处理，既能抵消FDM打印时的内壁填充空隙，也能给后续粘贴缓冲泡棉预留足够的粘贴面，不会因为泡棉的厚度挤压导致佩戴尺寸偏小。盔体侧面的散热开槽没有做通槽设计，而是保留了0.3mm的连接层，打印时不需要加支撑就能直接成型，后期只需要用美工刀轻轻划掉连接层就能得到规整的槽口，避免支撑拆除后槽口边缘的毛刺残留。盔体顶部的方形装饰块做了下沉式定位槽，粘贴装饰件的时候不需要反复对位，按压就能卡到准确位置，不会出现偏移错位的问题。打印摆放时将盔体的拼接面朝向平台，接触面做了0.3mm的 raft 底层，既保证了大平面打印的附着力，也不会因为底层过度挤压导致拼接面变形，拆件后两个半盔的贴合度能达到98%以上，不需要反复修磨就能对齐。所有外露的曲面过渡位置都做了G2连续校验，打印后层纹的走向完全顺着曲面的曲率变化，后期打磨时顺着层纹方向用400目到2000目砂纸递进打磨，就能得到非常顺滑的曲面效果，不需要额外喷厚补土来填平层纹，能最大程度保留造型本身的细节锐度。耳部的镂空位置做了0.5mm的圆角过渡，避免打印时尖角位置的应力集中导致开裂，佩戴时也不会刮蹭到耳部皮肤。
