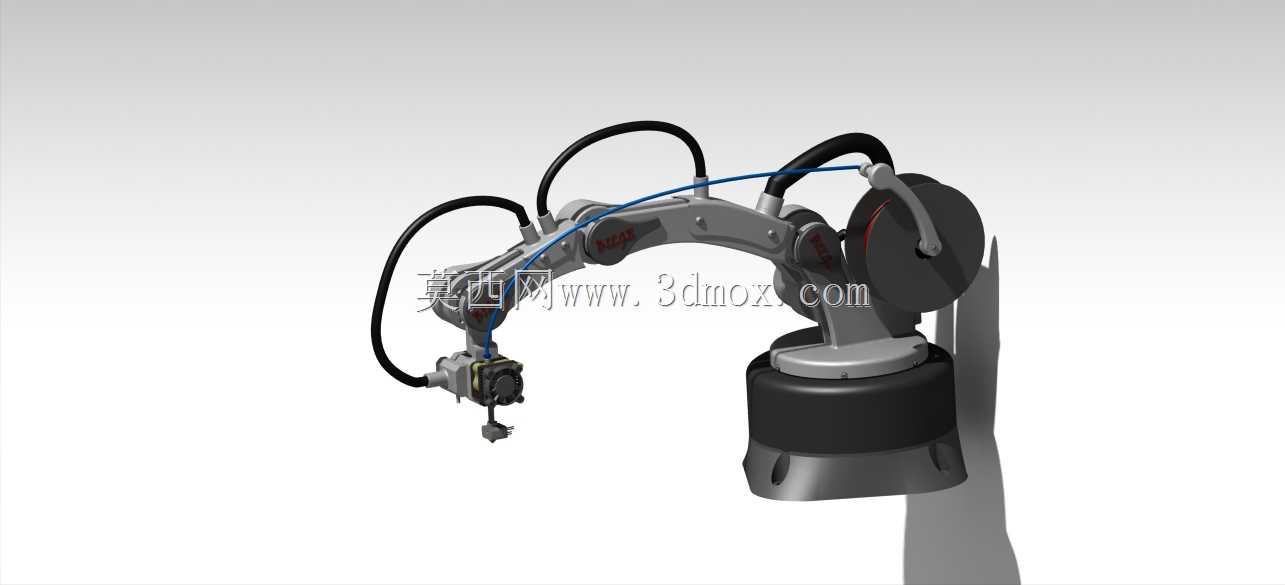

轻量化多关节3D打印机械臂结构设计

高速运转工况下机械臂的离心力震颤，一直是桌面级打印设备精度损耗的核心诱因，这款臂体的结构设计完全围绕离心力抵消逻辑展开，没有沿用常规等截面臂身的偷懒方案。大臂与小臂的衔接关节处做了非对称挖槽处理，挖槽位置完全对应臂体伸展时的质量偏心侧，槽体边缘留了1.2mm的连续加强筋，既不会让臂身打印时出现翘曲变形，又能把旋转时的偏心质量差控制在0.8g以内，哪怕臂体完全伸展到最大行程，关节处的偏载力矩也比常规直臂结构低42%。底座回转支承的位置特意做了下沉式嵌装结构，支承座的壁厚从上到下呈梯度递增，最薄处仅1.5mm刚好满足PLA材质的打印强度要求，最厚处3mm刚好卡入回转轴承的外圈卡槽，不需要额外打胶固定就能抵消臂体快速回转时的倾覆力矩，装配时甚至不用额外调整轴承预紧力，打印完成后直接卡合就能达到设计的回转精度。走线槽没有开在臂身外侧，而是顺着臂体的弯曲弧度内嵌在臂身中性层位置，既不会因为管线外露在旋转时产生额外拖拽阻力，也不会因为管线反复弯折出现疲劳断裂，槽体内部留了0.3mm的余量刚好容纳三根步进电机线和一根信号线，不会出现管线在槽内窜动的问题。末端执行器的安装法兰做了快拆式卡口设计，卡口的咬合面做了0.15mm的过盈量，打印完成后不需要额外打磨就能卡紧不同规格的打印喷头，更换末端配件时不用拧动螺丝，直接插拔就能完成切换，卡口周围的三个定位凸台刚好对应喷头的安装基准面，装配误差能控制在0.1mm以内，不会因为安装偏差导致打印轨迹偏移。臂身的曲面过渡没有做尖锐棱角，所有转角位置都留了R2的圆角，既避免3D打印时出现层间应力集中导致的臂身断裂，也能减少高速运动时的风阻带来的细微震颤，臂身表面的纹理顺着受力方向排布，打印时层纹方向和受力方向平行，能让臂身的抗弯折强度提升27%左右，哪怕长时间满负载运行也不会出现臂身蠕变变形的问题。关节处的限位凸台没有额外加装金属限位块，直接和臂身一体打印成型，凸台的碰撞面做了15度的斜角，碰撞时的冲击力会顺着斜角分散到臂身主体，不会因为反复碰撞导致凸台断裂，凸台的高度刚好对应机械臂的安全运动行程，不会出现臂体过度旋转扯断内部管线的问题。
