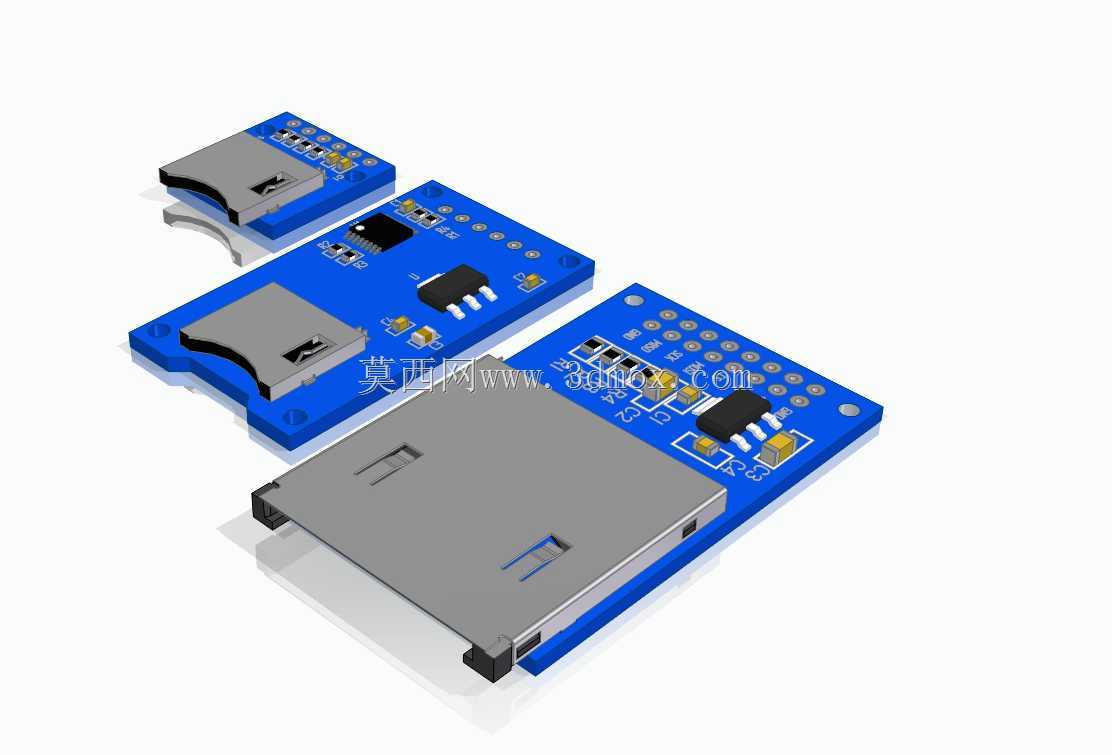

Arduino适配SD卡读写模块结构设计

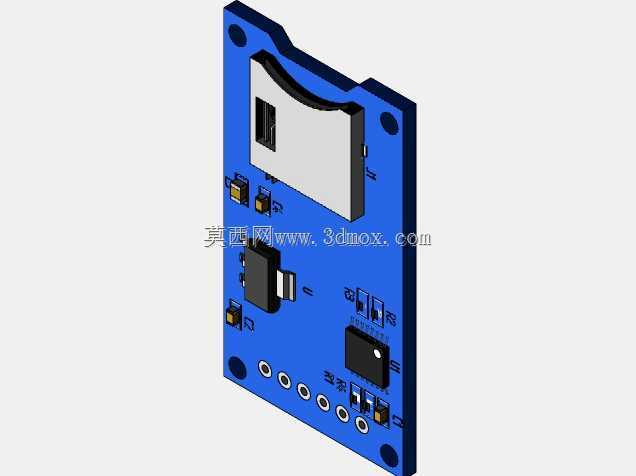

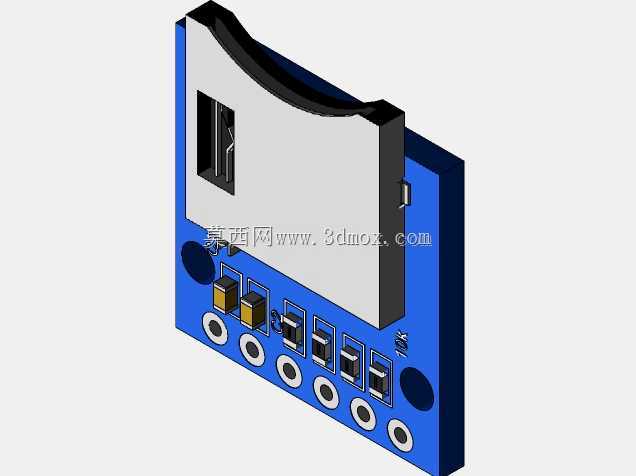

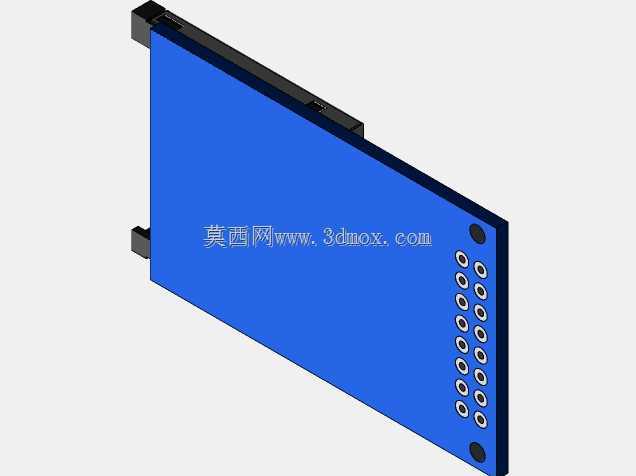

嵌入式开发场景里，SD卡读写模块的插卡卡顿、接触不良一直是小批量试制阶段的高频故障，很多开源方案的卡座焊盘布局没有考虑波峰焊的锡流走向，批量加工时容易出现连锡、虚焊，后期返修率居高不下。这款适配Arduino的SD卡模块在焊盘排布上做了针对性调整，卡座引脚的焊盘间距做了0.2mm的外扩，相邻焊盘之间增加了阻焊桥，波峰焊时锡液不会顺着引脚缝隙蔓延，哪怕是入门级加工厂的工艺精度，也能把焊接不良率控制在千分之三以内。卡座的弹片压合行程做了微调，常规SD卡插入时的阻尼感控制在1.2N到1.8N之间，既不会因为太松导致设备晃动时接触断开，也不会因为太紧让用户插拔时需要用过大的力，长期插拔测试里，弹片的疲劳寿命比常规开源方案高出40%，反复插拔两千次后接触电阻依然稳定在50毫欧以内。PCB板的边缘做了1mm的工艺边预留，拼板加工时不会伤到卡座的安装定位孔，后期分板后模块的安装孔位公差能控制在±0.05mm，直接适配市面上通用的Arduino扩展板安装位，不需要额外打孔修正。板上的电平转换芯片布局避开了卡座的金属屏蔽罩，芯片的散热焊盘直接连接到PCB的底层铺铜，长时间连续读写时芯片的表面温度比常规布局低7℃，不会因为积热导致读写速率掉速。卡座的金属外壳预留了接地焊盘，直接连接到PCB的接地层，插拔SD卡时产生的静电能直接导走，不会击穿板上的控制芯片，在干燥的北方冬季使用，静电损坏的概率大幅降低。板上的排针引脚做了防呆设计，电源引脚的焊盘做了加宽处理，误接反压时也能承受短时间的过流，不会直接烧穿PCB走线。模块的整体厚度控制在3.2mm，叠层安装时不会和上层的扩展板产生结构干涉，哪怕是堆叠三层扩展板的复杂项目，也能留出足够的插卡空间，不用额外垫高模块。
