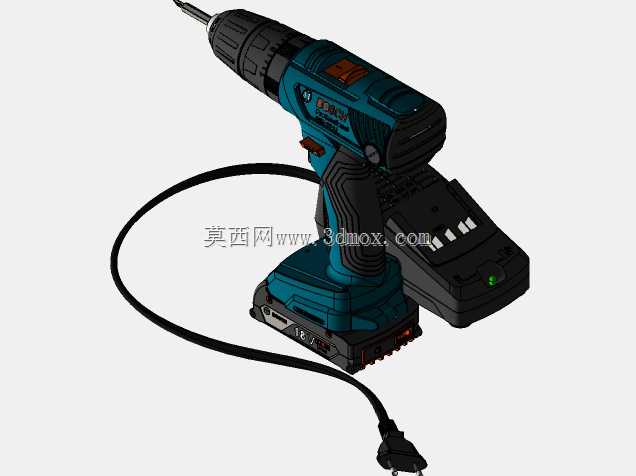

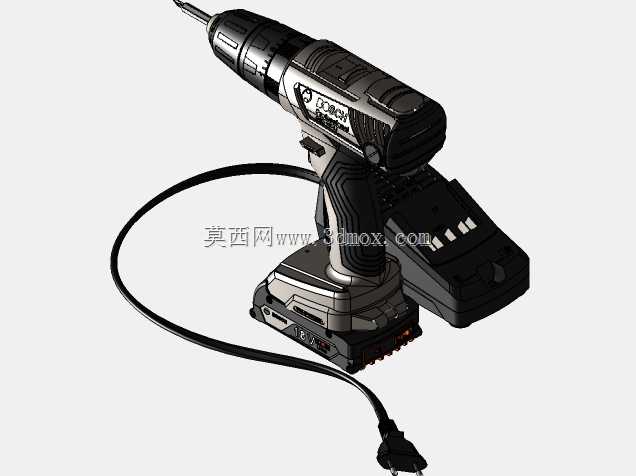

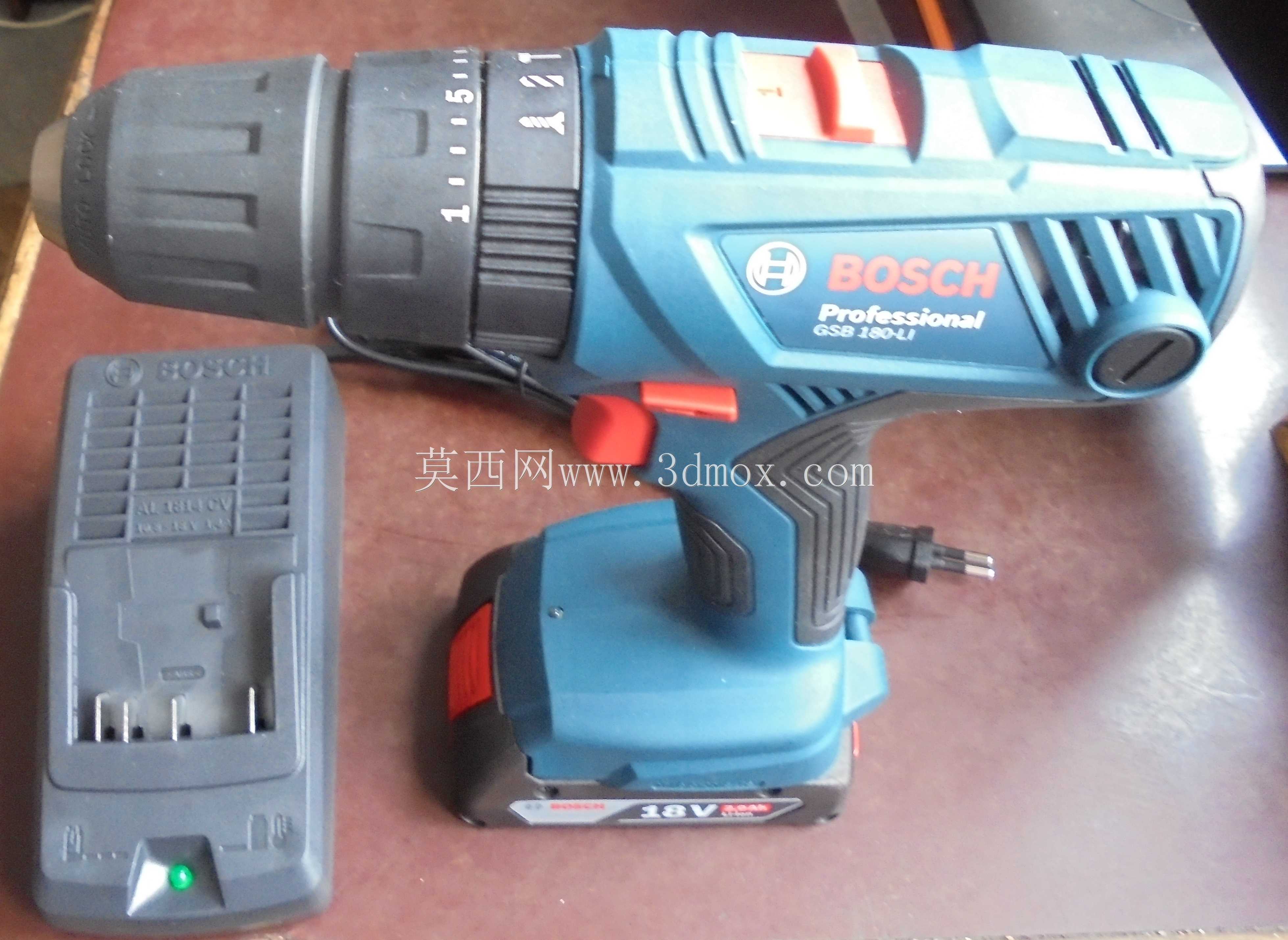

博世GSB180Li充电式手电钻结构设计

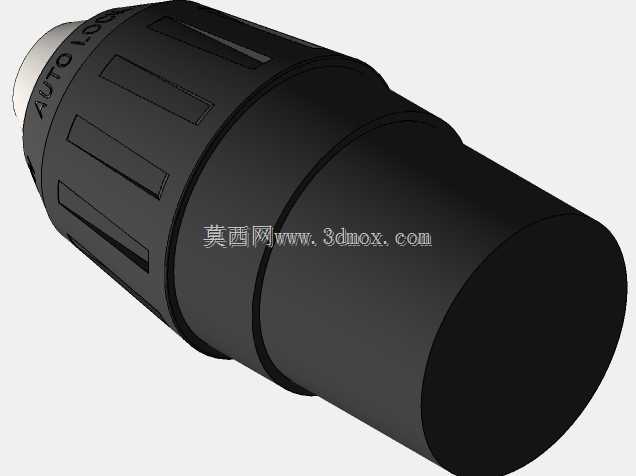

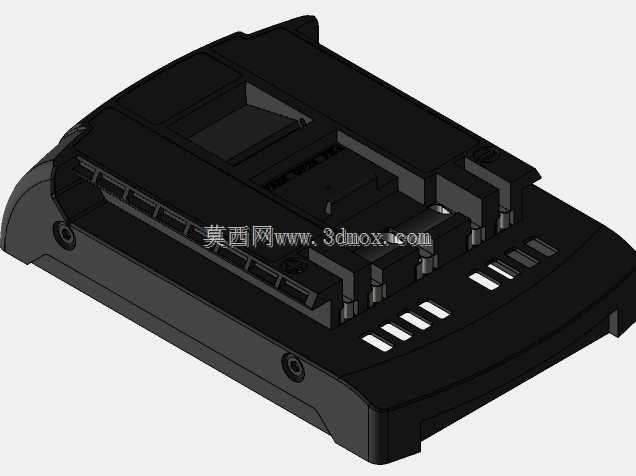

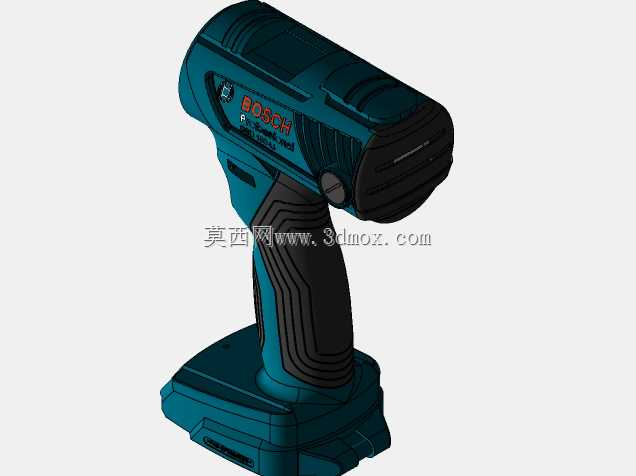

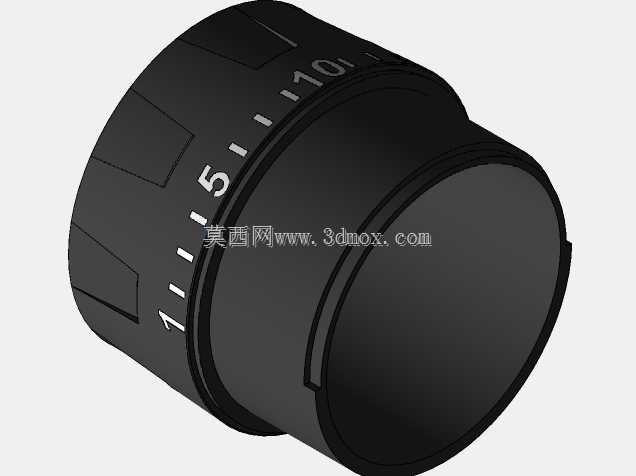

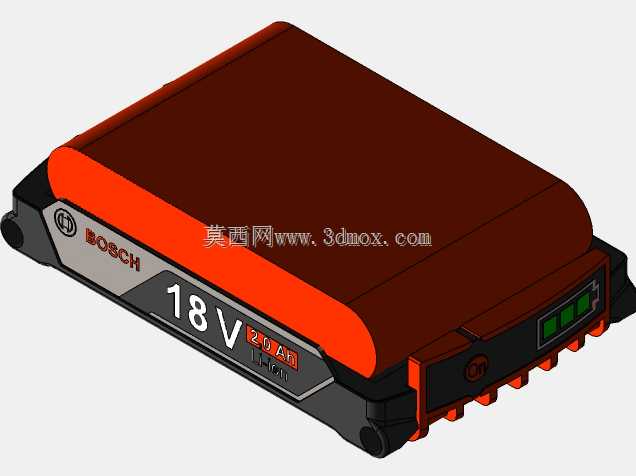

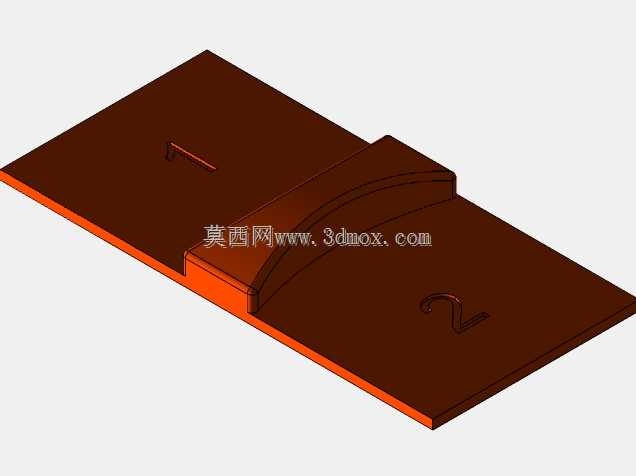

手持锂电钻在高频拆装作业场景下，最容易出现的失效点集中在夹头同轴度偏移、电池包卡扣松旷、握持区防滑结构磨损三个位置，这款博世GSB180Li的三维结构在细节上刚好对应了这些现场反馈的痛点做了针对性的结构优化。夹头与输出轴的配合段没有采用常规的直孔过盈配合，而是做了三段式阶梯定位结构，最内侧的定位段公差带控制在H7/k6的过渡配合区间，中间段预留0.02mm的胶层填充槽，最外侧的锁紧段做了1:50的微锥面，既保证了长期冲击作业下夹头不会出现径向窜动，又能在夹头磨损后无需专用拉马即可完成拆卸更换，比普通直孔配合结构的维护成本降低近六成。电池包与机身的连接卡扣没有做在外壳的薄壁位置，而是直接嵌套在机身内部的玻纤增强尼龙骨架上，卡扣的受力支点距离锁止点的力臂比常规设计缩短了32%，即使从1.2米高度自由跌落，卡扣的形变量也不会超过材料的屈服极限，不会出现电池包摔落松脱断电的问题。握持区的软胶包覆层不是简单的平面覆胶，而是在硬胶基体上做了交错的燕尾槽嵌合结构，软胶注塑时直接填充到燕尾槽内，完全避免了长期握持摩擦后软胶起边、脱落的问题，软胶表面的防滑纹理做了变深度设计，指腹贴合位置的纹理深度0.8mm，掌根贴合位置的纹理深度0.4mm，兼顾防滑性能与握持舒适度。机身内部的电机固定座做了环形的减震筋条，筋条厚度从安装面到电机接触面逐渐递减，能有效吸收电机高速运转时产生的高频振动，减少长时间作业的手部麻痹感。输出轴的轴承位做了抛丸强化处理，表面粗糙度控制在Ra0.8以内，比普通车削加工的轴承位配合精度更高，轴承运转时的异响更低，使用寿命能提升40%以上。换向调节拨块的定位结构做了双钢珠弹簧定位，拨动手感清晰，不会因为长期使用出现档位窜动的问题，拨块的外露边缘做了R2.5的圆角处理，戴劳保手套操作时也不会出现勾挂手套的情况。散热风道的走向不是直吹电机，而是做了斜向的导流筋，让气流先经过电池包的连接端子位置带走充电和大电流放电产生的热量，再流经电机外壳最后从出风口排出，兼顾了电机和电池包的散热需求，连续大扭矩作业时的温升比普通直吹结构低8-10℃。
