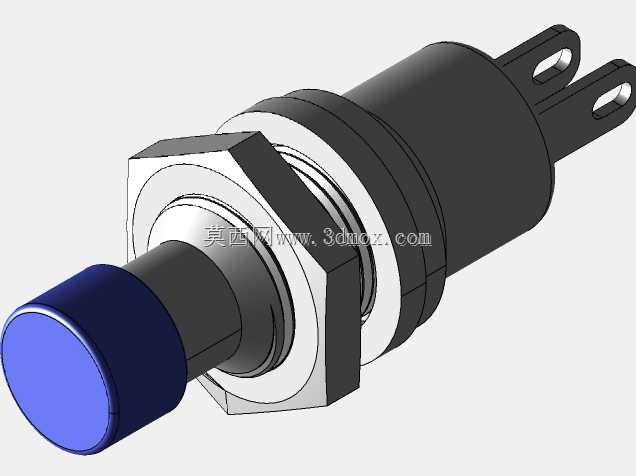

蓝色帽金属插脚式按钮结构设计

小规格面板安装按钮的加工适配，最容易踩的坑是螺纹段与面板开孔的公差匹配，很多量产款按钮在实际装配时，要么螺纹拧入后卡滞刮伤面板镀层，要么防水圈压缩量不足导致IP等级失效，这款按钮的结构设计刚好把这些现场反馈的问题做了针对性调整。蓝色操作帽的边缘做了0.2mm的圆角过渡，不是为了视觉上的柔和，是避免冲压成型时帽沿出现应力开裂，同时按压时不会割伤操作人员手指，帽体和下方金属基座的配合间隙控制在0.05mm以内，既保证按压行程的顺畅，又不会让灰尘从缝隙进入内部触点区域。中部的六角安装座厚度比常规款加厚了0.8mm，对应的螺纹段长度也做了适配，适配1-3mm厚度的各类设备面板，不用额外加装垫片就能锁紧，锁附时六角面的受力面积更大，不会因为拧紧力过大导致塑料基座变形。下方黑色绝缘基座和金属外壳的结合处做了一圈倒扣结构，注塑成型时直接把金属嵌件包裹到位，不用额外点胶固定，既减少了装配工序，又避免长期使用后胶层老化导致基座松脱。两根插脚的位置度公差控制在0.1mm以内，对应PCB板上的焊接孔位不用额外扩孔就能顺利插装，插脚表面做了镀锡处理，焊接时上锡速度快，不会出现虚焊假焊的问题。金属外壳的表面做了镜面抛光处理，不是单纯为了外观质感，抛光后的表面更容易清洁，在有油污的车间环境里用抹布一擦就能恢复干净，不会残留污渍渗入缝隙。操作帽的蓝色采用的是耐候性PA材质，长期暴露在紫外线环境下也不会褪色变脆，户外设备使用也能保持稳定的物理性能。按压行程设计为1.8mm，触发行程0.8mm，按压力度控制在3N左右，既不会因为力度太轻导致误触发，也不会因为力度太大让操作人员长期按动出现手指疲劳。内部的触点采用银合金材质，导通电阻小，大电流通过时不会出现打火氧化的问题，使用寿命比普通铜触点高出三倍以上。防水圈采用硅胶材质，压缩率设计在25%，刚好填满面板和安装座之间的缝隙，达到IP65的防护等级，溅水、粉尘环境下都能正常工作，不用额外做防护处理。
