紧凑型ITX立式电脑机箱结构设计

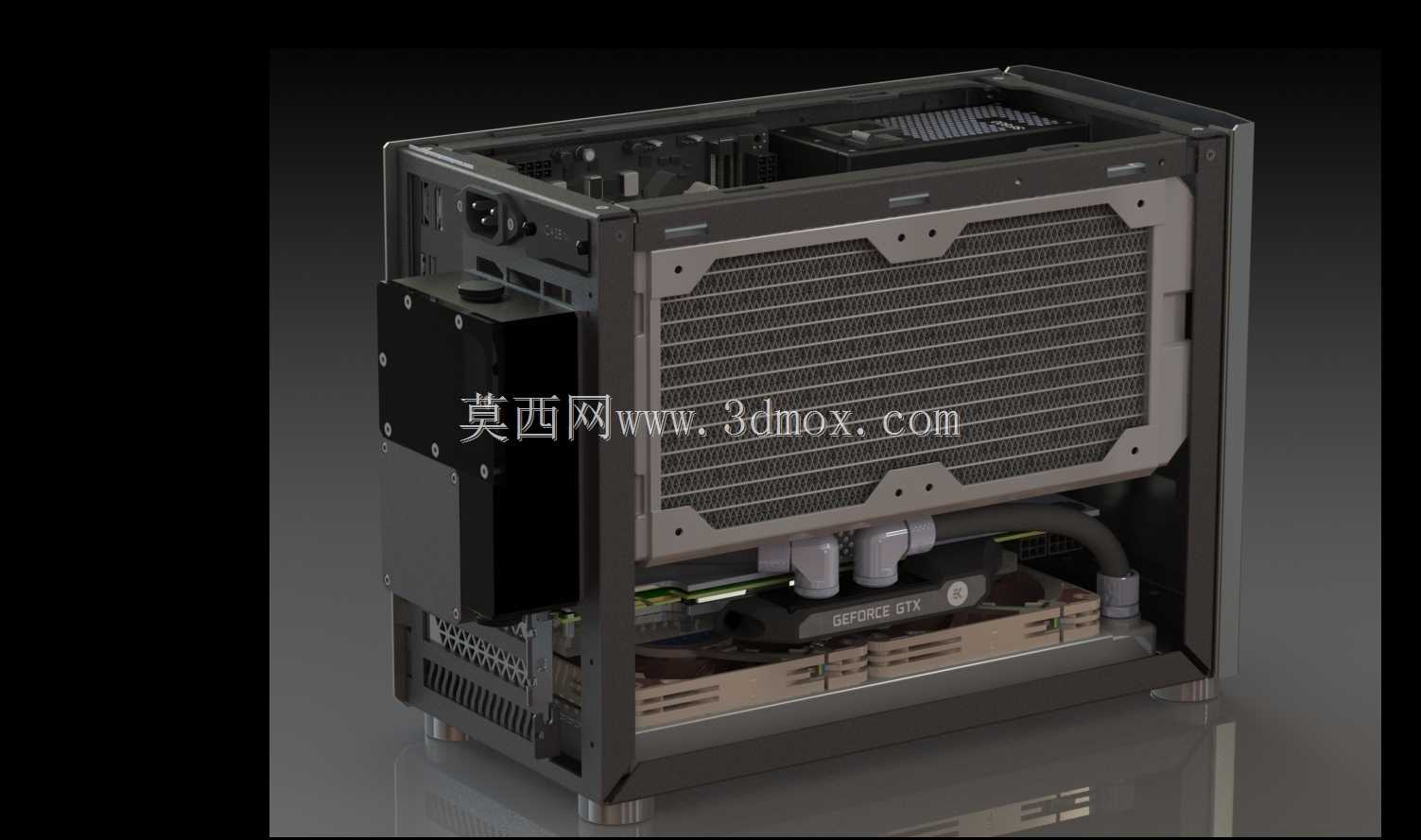

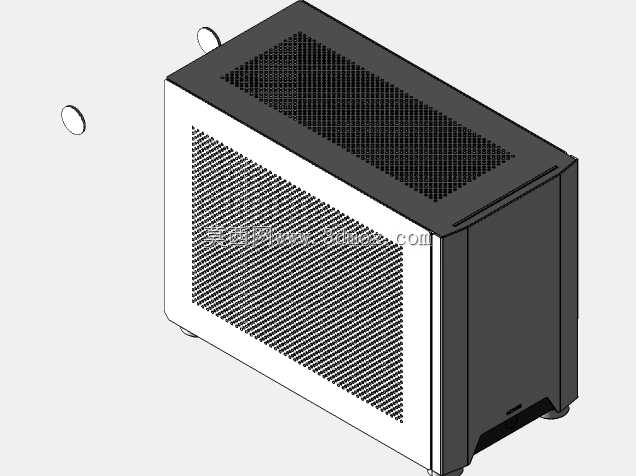

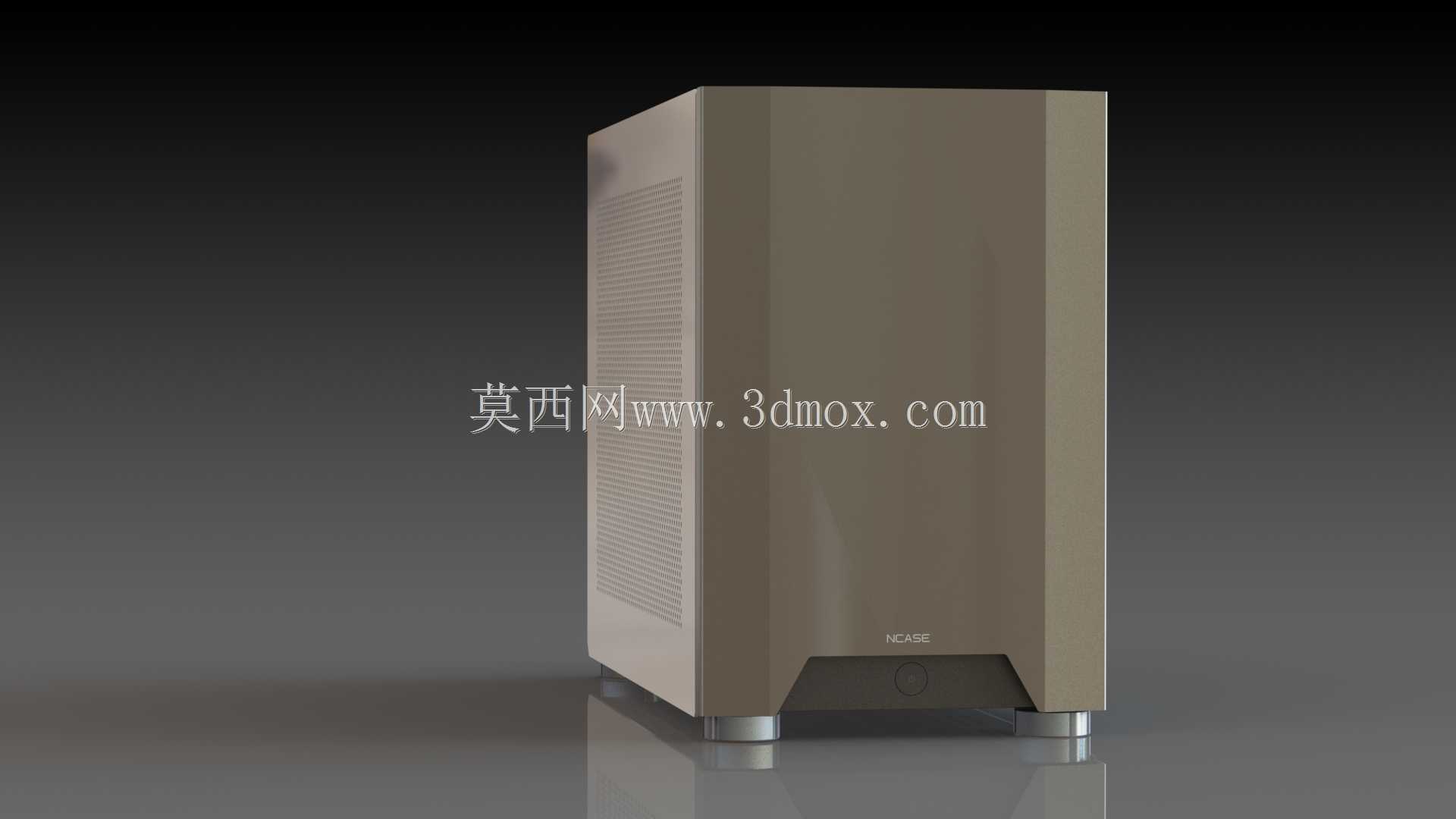

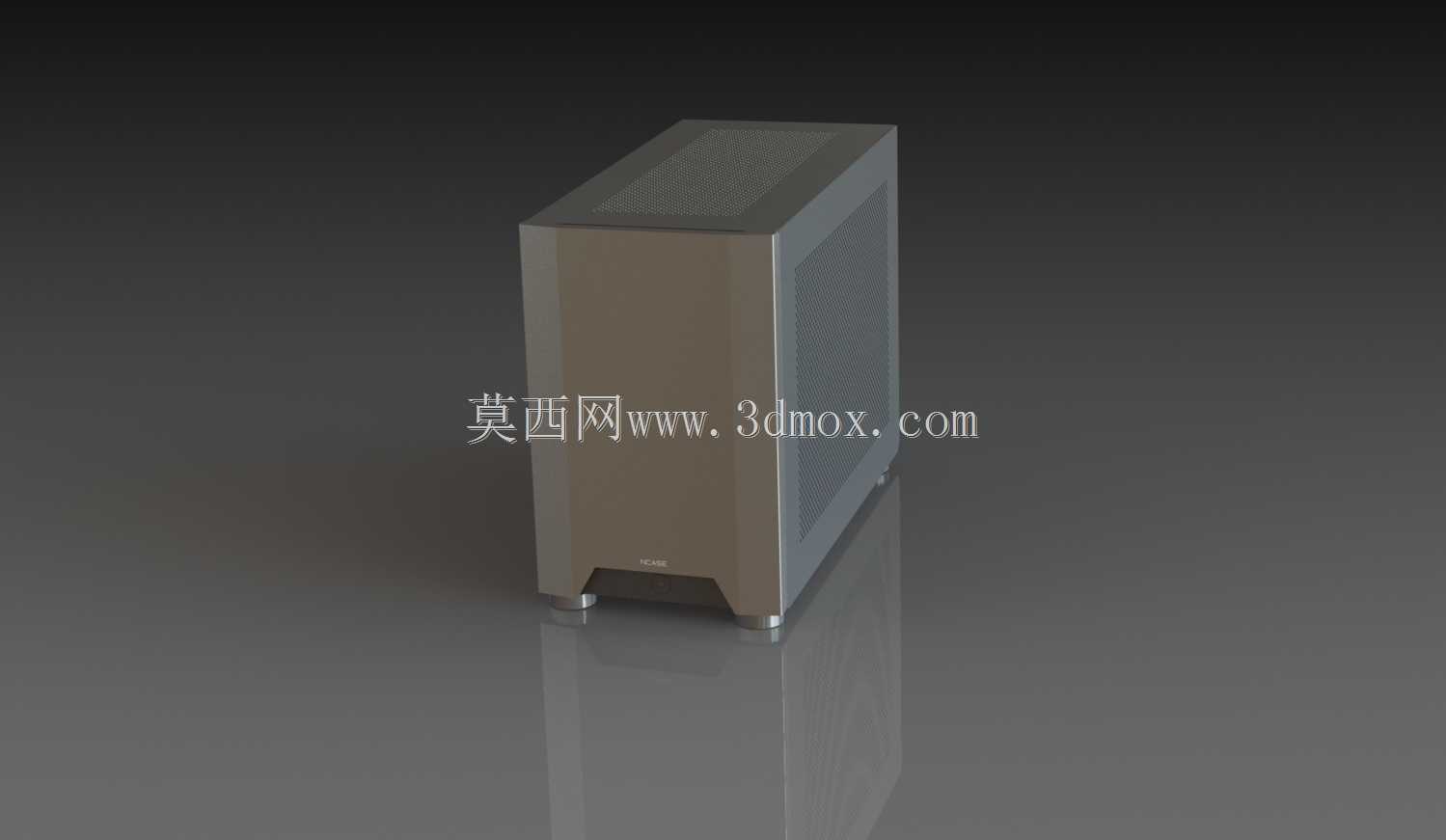

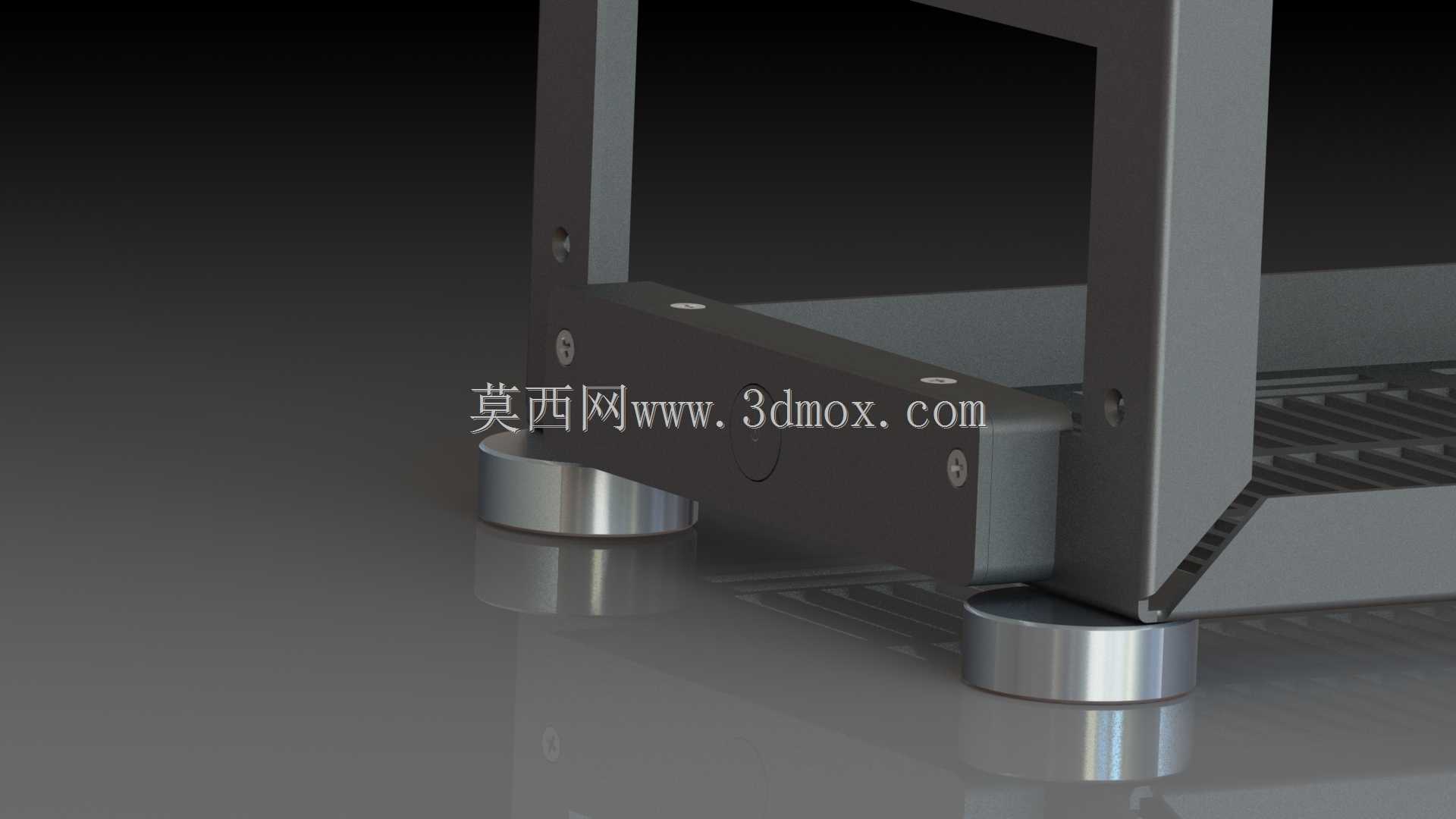

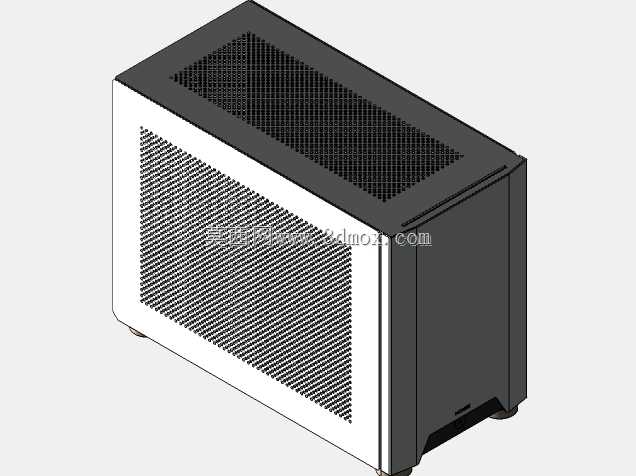

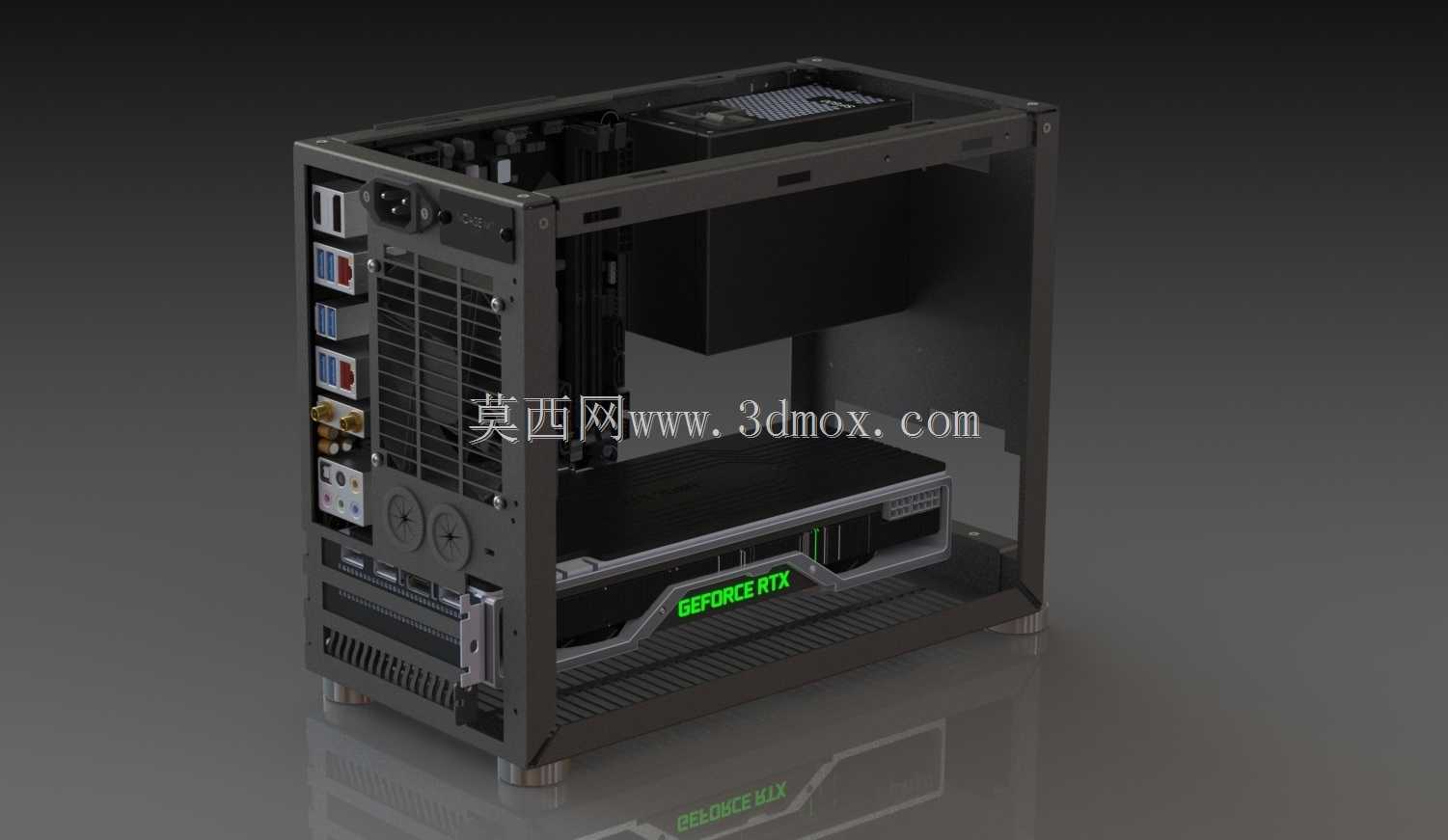

小尺寸机箱的加工落地最容易踩的坑，是图纸标注的外形尺寸和实际装配后的干涉量偏差，很多爱好者自己画的机箱图，拿到钣金厂加工回来，要么侧板盖不严，要么硬件装进去顶到电源仓。这款立式ITX机箱的结构处理，刚好避开了这类常见问题。机箱主体采用直角拼接的立式布局，没有做多余的曲面造型，所有折弯边都预留了0.2mm的钣金回弹余量，侧板和主体的卡扣位置，特意把公差带往负方向偏移，就算板材厚度有轻微的出厂误差，装配时也能靠卡扣的微变形卡紧，不会出现缝隙不均的情况。机箱底部的支撑脚没有做一体式突出结构，而是采用内嵌式的小尺寸脚垫安装位，既避免了加工时突出位容易磕碰变形的问题，也能在摆放时留出足够的通风间隙，不会因为桌面不平整出现晃动感。前面板和主体的连接位没有用外露的螺丝，而是在内部做了隐藏式的滑扣结构，拆装的时候不需要找螺丝刀，顺着滑槽推就能取下面板，滑扣的接触位置特意做了0.1mm的磨砂面处理，不会因为多次拆装出现滑扣松动的情况。机箱内部的硬件安装位，把电源和主板的重叠区域做了精准的尺寸避让，92mm风扇的安装位周围，特意留了1.5mm的螺丝调节间隙，就算风扇的安装孔位有轻微偏差，也能顺利拧上螺丝，不会出现孔位对不准的问题。电源接口的位置没有放在常规的背面底部，而是调整到了背面靠上的位置，插电源线的时候不会被桌面挡住，也能避免线材弯折过度影响使用寿命。侧板的透窗区域没有做全尺寸的开口，而是在边缘留了5mm的压边，既提升了侧板的结构强度，搬运的时候不会因为受力出现透窗变形，也能让透窗的亚克力板安装后和侧板表面齐平，不会出现突出或者凹陷的瑕疵。机箱顶部的通风孔采用阵列式的小圆孔设计，孔间距控制在3mm，既保证了通风量，也不会因为孔位太密导致钣金加工时出现板材变形，孔边缘的毛刺处理预留了0.05mm的打磨余量，加工后不会划手。整个结构没有多余的装饰件，所有的连接位都考虑了钣金加工的工艺特性，不需要复杂的冲压模具，普通的数控折弯和激光切割就能完成加工，加工成本比同尺寸的异形机箱低三成左右，装配的时候不需要额外的治具，普通用户照着说明书就能完成整机组装，不会出现零件装错位置的情况。
