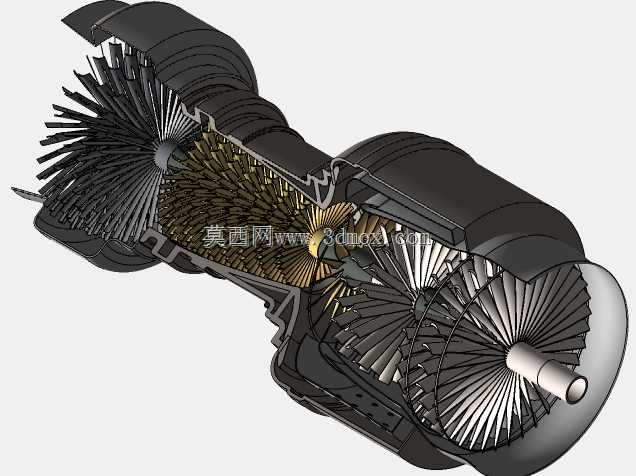

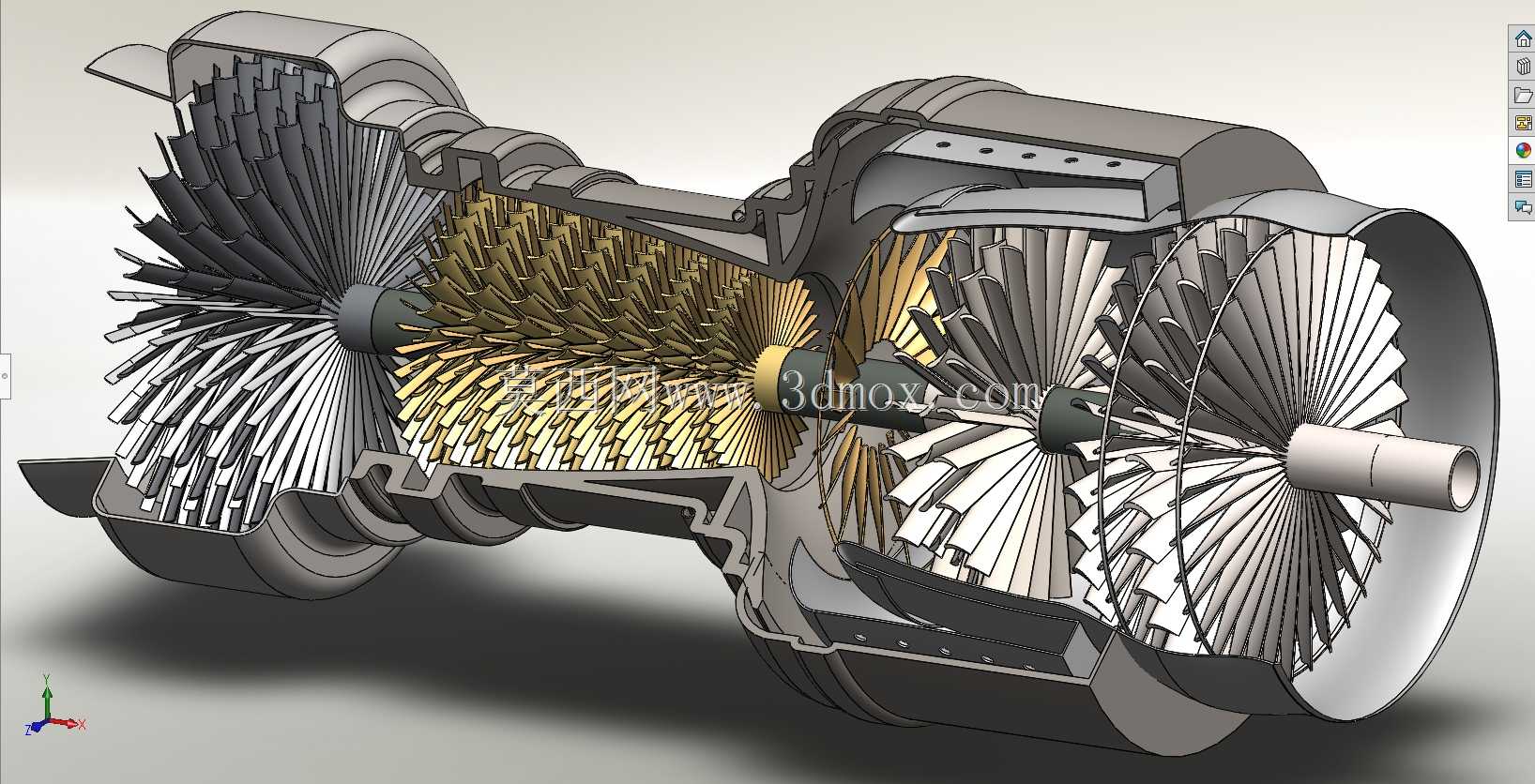

剖视结构燃气轮机内部构造展示

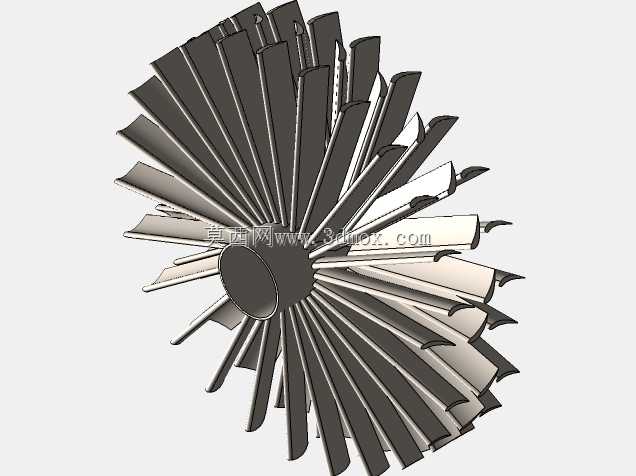

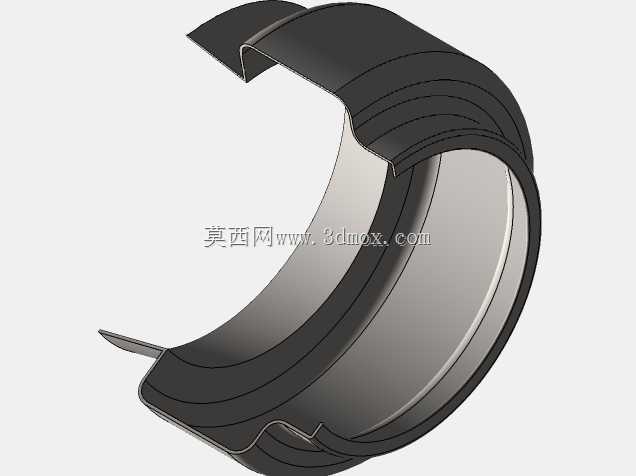

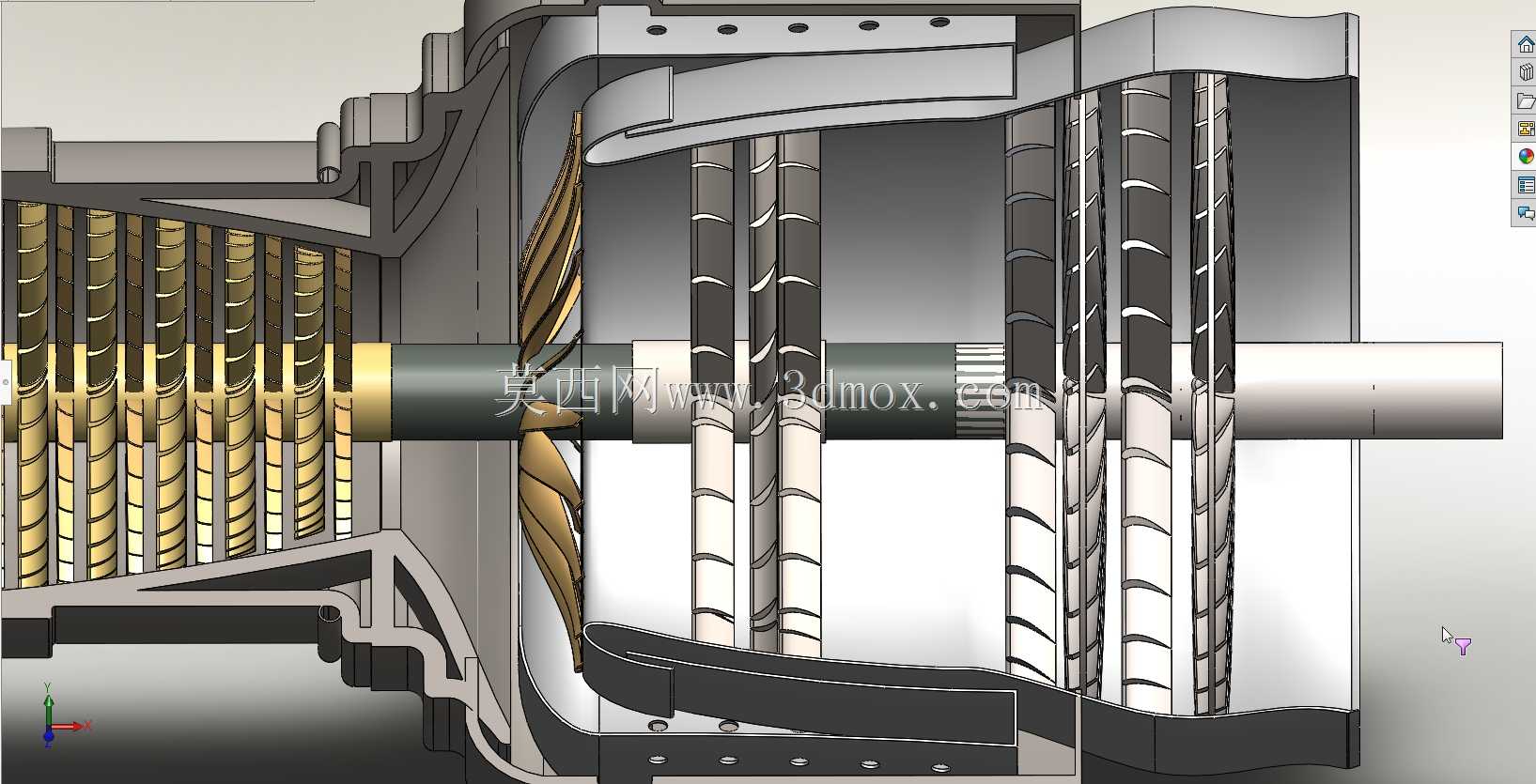

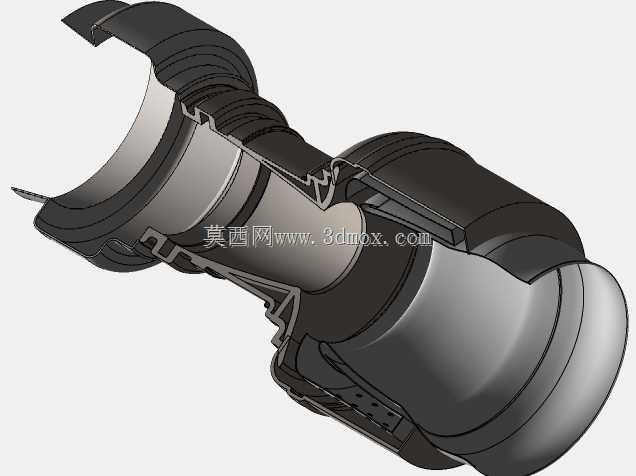

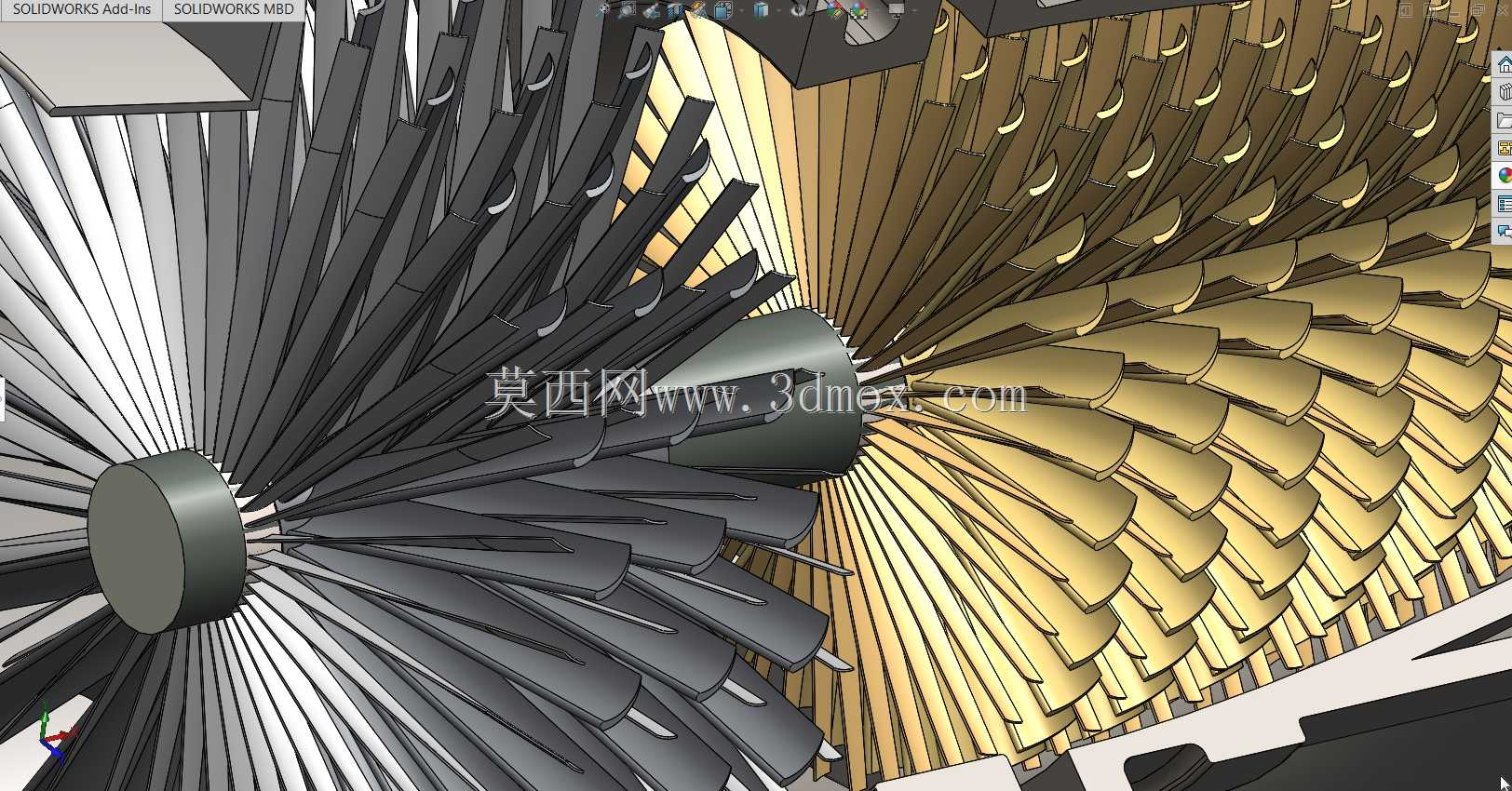

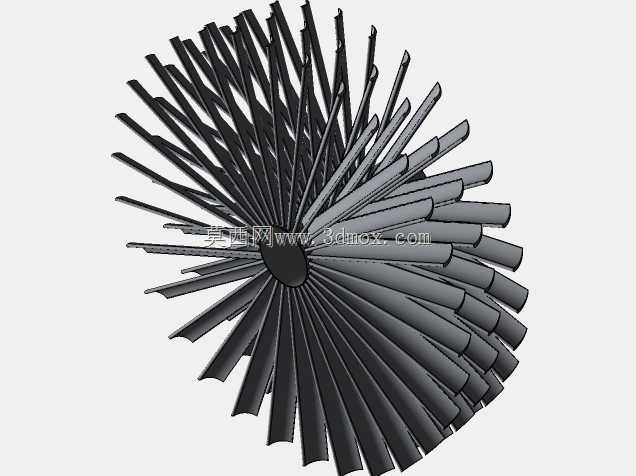

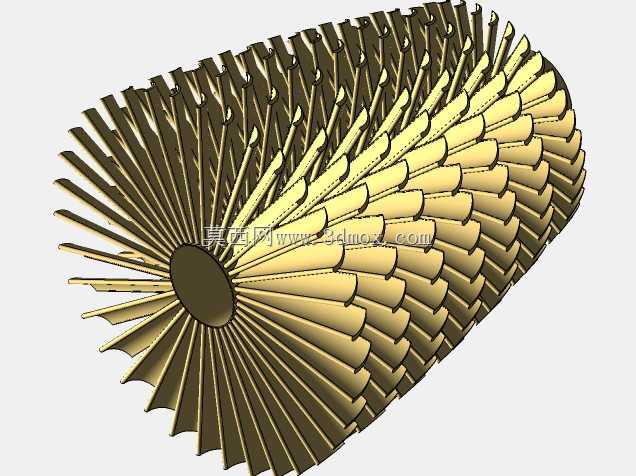

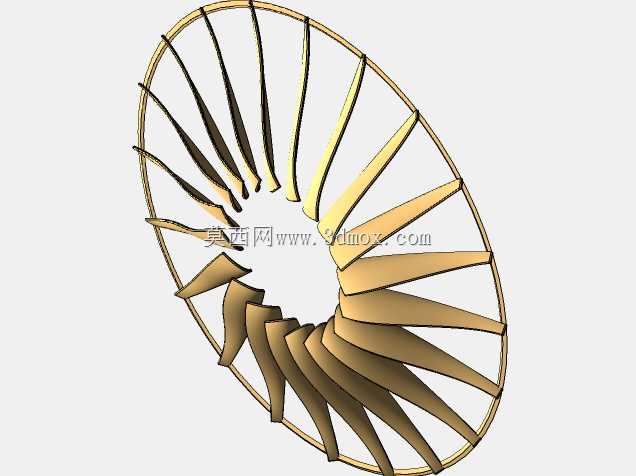

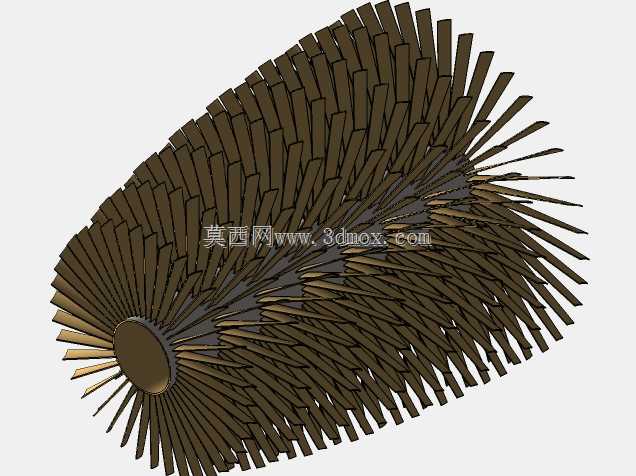

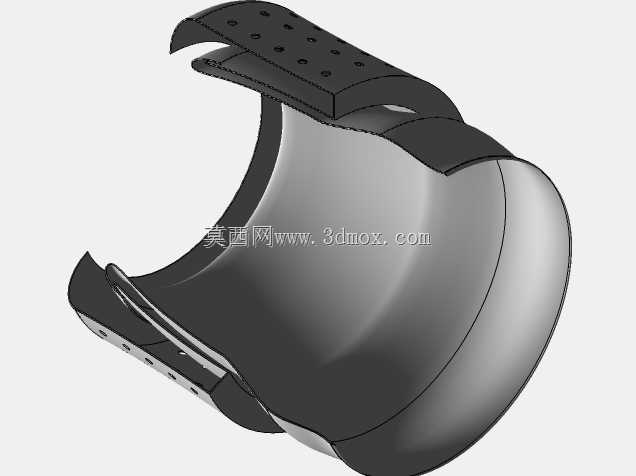

常规燃气轮机装配环节最容易出现的隐患，集中在多级涡轮转子同轴度偏差、叶片叶根与轮盘榫槽配合间隙超差这两处，过往实训拆解旧机型时，常能看到因公差累积导致的运转振动超标、叶尖碰磨机匣的痕迹，这款剖视结构的模型刚好把这些容易出问题的配合位置完全暴露出来。压气机段的逐级叶片从进气端到燃烧室方向，叶型扭转角度渐变，每一级轮盘的定位止口都做了可视化处理，能直接观察到不同级轮盘之间的止口配合深度，实际加工时这类止口的圆柱度公差通常要控制在0.02mm以内，稍有偏差就会导致整根转子的动平衡量超出允许范围。燃烧室过渡到涡轮段的区域，模型特意保留了导向叶片的安装结构，能看到导向器与外机匣的定位销孔位置，现场维修时这个位置的定位销一旦出现磨损剪切，就会导致导向叶片偏斜，直接改变高温燃气的入射角度，冲蚀后续涡轮叶片的进气边。涡轮段的动叶片叶根采用枞树型榫头结构，模型上能清晰看到榫头与轮盘榫槽的配合接触面，实际装配时每个榫头的接触面积要达到总面积的75%以上，还要按顺序对每个叶片进行称重排序，把重量差控制在规定范围内，避免运转时产生过大的离心力不平衡。机匣的剖分面位置也做了细节呈现，能看到连接螺栓的排布间距，这类薄壁机匣加工时容易出现装夹变形，螺栓孔的位置度偏差会直接影响剖分面的密封效果，高温燃气泄漏不仅会降低整机效率，还会烧蚀周边的管路附件。整根转子的支撑轴承位置在模型两端做了明确标识，实际选型时要根据不同轴段的工作温度匹配对应的轴承游隙，压气机端温度较低可选用较小游隙，涡轮端靠近燃烧室工作温度高，要预留足够的热膨胀间隙，避免轴承抱死。
