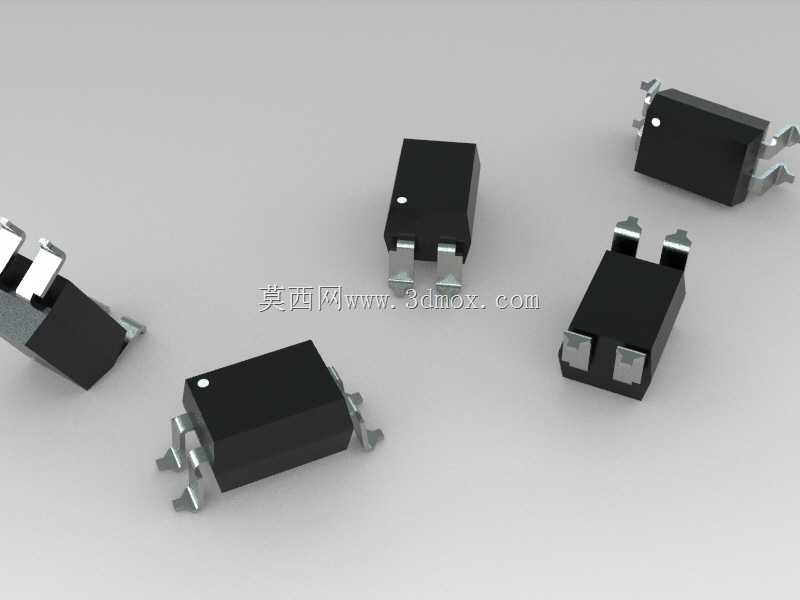

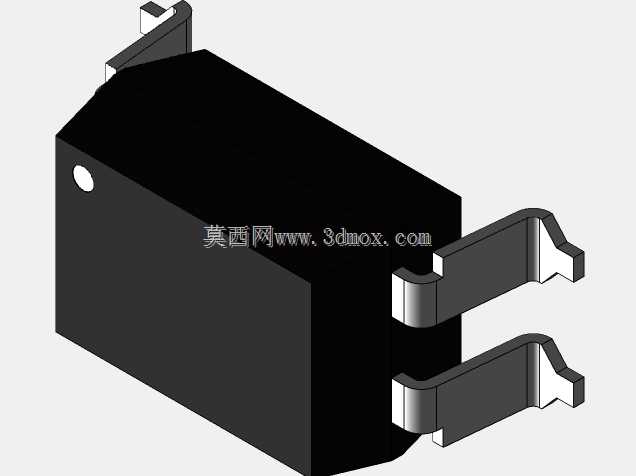

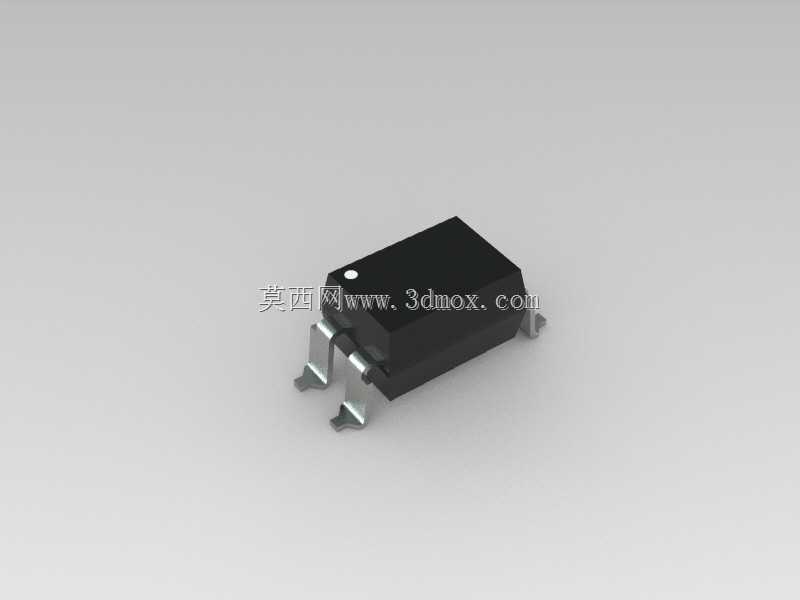

贴片式四引脚电子元器件封装结构

表面贴装类元器件的引脚共面度偏差，一直是SMT产线良率损耗的高频诱因，这款四引脚贴片封装的结构设计，恰好把这类加工适配的细节考量落到了每一处弯折轮廓上。引脚与塑封本体衔接的位置做了微幅内收的让位槽，回流焊过程中锡膏熔融产生的表面张力不会顺着引脚根部爬升到塑封侧面，避免了相邻引脚间的锡珠连桥风险，哪怕是0.1mm级的锡膏印刷偏移，也能靠引脚末端的外扩焊盘接触面抵消偏差。塑封本体的边角做了0.05mm的圆角过渡，不是为了视觉上的柔和感，而是贴片机吸嘴取料时，直角边缘容易产生微幅漏气导致取料偏移，圆角处理能让吸嘴和本体顶面的贴合密封性提升近三成，高速贴装工况下的抛料率能压到千分之二以内。引脚的弯折弧度没有采用常规的直角折弯，而是做了两段式的缓弯结构，靠近本体的第一段弯折角度控制在82度，末端贴装段保持和PCB板面完全平行，这种结构能抵消PCB板材过回流焊时的热胀冷缩应力，不会因为热形变拉扯导致引脚虚焊脱落，哪怕是车载类高低温循环工况下，焊点的疲劳寿命也比直角折弯引脚高出四倍以上。本体顶面的定位标记凹点深度控制在0.02mm，既不会因为太深导致塑封时出现本体凹陷的外观缺陷，也能让贴片设备的视觉识别系统快速捕捉定位，不需要额外在料带上做定位标识，编带包装时的料带成本也能相应压缩。引脚表面的镀锡层厚度均匀性在模型里做了明确的结构限位，电镀过程中不会因为塑封本体的遮挡导致镀层厚薄不均，焊接时的锡层浸润一致性更好，不会出现局部拒焊的问题。很多同类型封装容易忽略引脚和塑封结合处的应力槽设计，这款模型在每个引脚穿出塑封的位置都做了环形的应力卸荷槽，元器件后期受到外力磕碰时，应力会在槽位处释放，不会直接传导到内部的芯片键合点上，避免了内部键合线断裂导致的功能失效。
