拉杆式双作用MX2液压缸三维结构设计

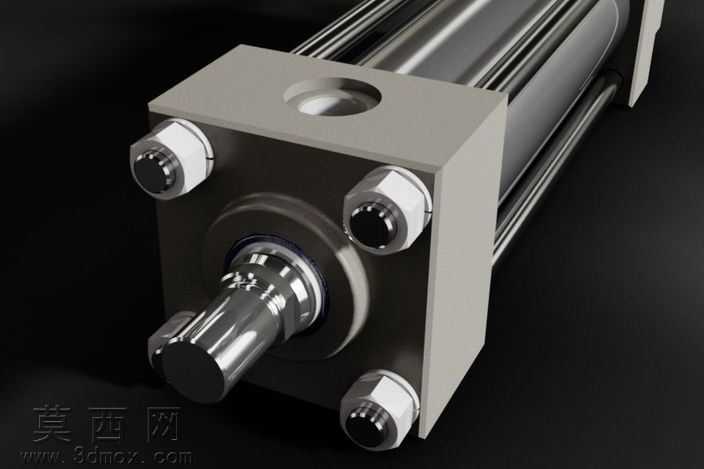

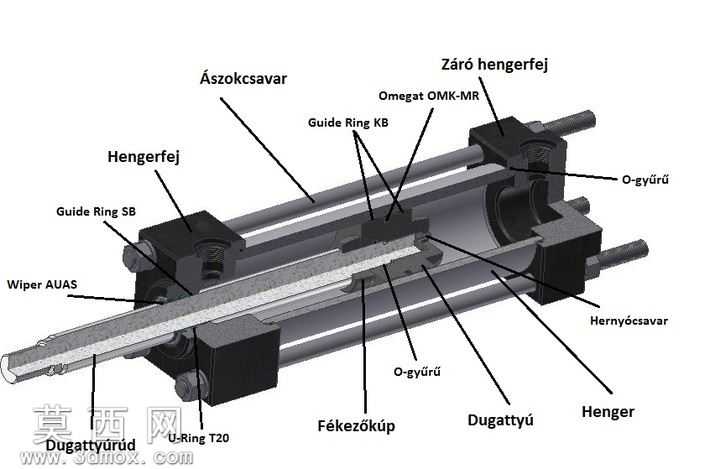

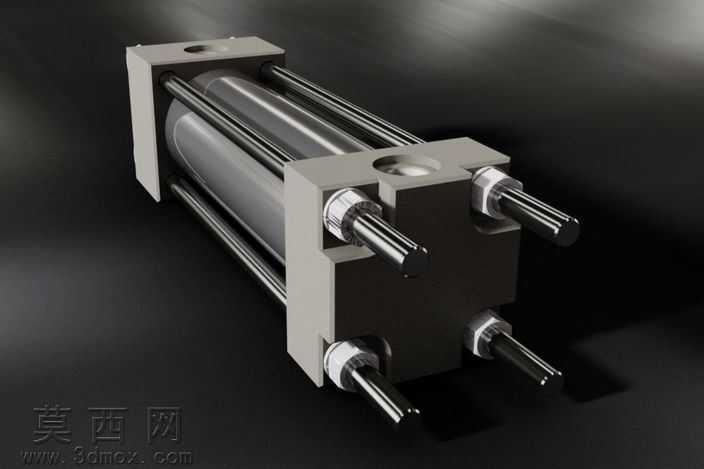

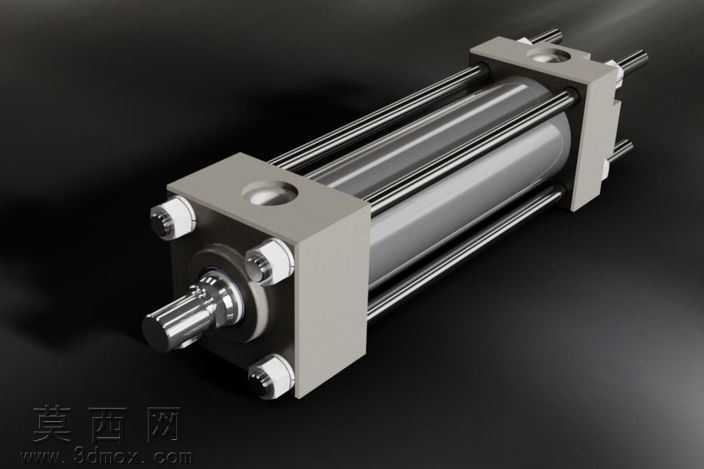

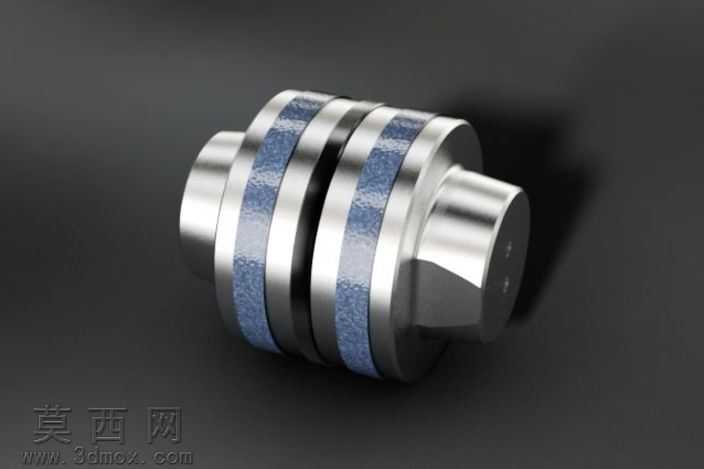

本作品为拉杆式双作用MX2液压缸的三维参数化建模成果，建模过程严格遵循液压缸行业设计规范，完整还原了该类标准液压执行元件的全部结构细节。建模阶段首先梳理液压缸的组成逻辑，将整体拆分为缸筒组件、前后端盖、活塞杆、活塞密封组件、紧固拉杆、进出油口接口、导向套、防尘圈组件等独立建模单元，各单元采用自底向上的装配建模逻辑，保证各零件间的配合公差符合液压元件的设计要求。缸筒部分采用薄壁圆筒结构建模，内壁做高精度圆柱面约束，还原缸筒内孔的高精度加工特征，保证活塞运动的同轴度要求；前后端盖采用方形安装法兰结构，建模时精准还原端盖上的拉杆安装孔位、油口螺纹接口、密封槽位的尺寸细节，端盖与缸筒的接触面做贴合约束，还原实际装配中的密封压紧结构。四根平行布置的紧固拉杆采用等长参数化建模，两端螺纹结构与端盖孔位精准配合，还原拉杆预紧后对端盖的压紧固定作用，保证液压缸承压时的结构强度。活塞杆部分采用阶梯轴结构建模，轴端做外螺纹连接特征，杆身表面做高光金属材质处理，模拟活塞杆表面的镀铬硬加工质感，活塞部分与活塞杆采用过盈配合装配，活塞上的密封槽、导向环槽均做精准开槽建模，还原密封件安装的限位结构。材质渲染阶段针对不同零件做差异化材质分配：缸筒、端盖、拉杆采用哑光银灰色铸钢材质，调整金属粗糙度参数还原工业液压件的金属质感，避免过度反光失真；活塞杆表面采用高光亮面镀铬金属材质，模拟活塞杆表面的高精度磨削加工效果；密封件区域采用深黑色丁腈橡胶材质，调整材质的漫反射参数还原橡胶件的哑光质感。装配完成后对模型做干涉检查，验证活塞全行程运动过程中各零件无结构干涉，进出油口的通油路径做虚拟连通验证，还原液压缸双向进油驱动活塞杆往复运动的工作原理。设计过程中充分考虑该类液压缸的通用安装特性，端盖法兰的安装孔位符合标准拉杆油缸的安装尺寸规范，可直接适配常规液压系统的安装场景，模型的各零件参数可编辑，能够根据不同的缸径、行程需求快速调整参数生成对应规格的液压缸模型，为液压系统的方案设计、装配模拟、运动仿真提供精准的三维模型支撑。
