户外斜拉式遮阳停车棚三维设计

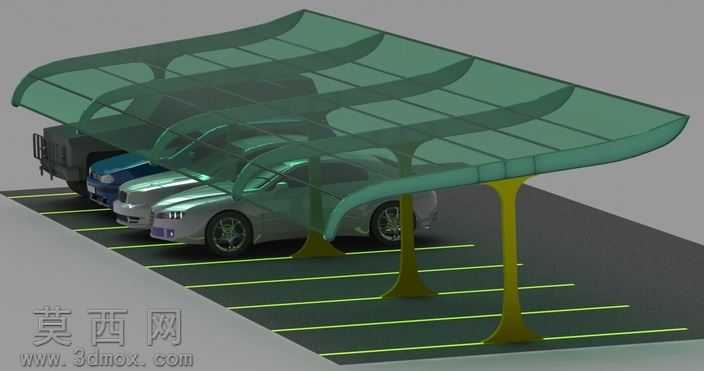

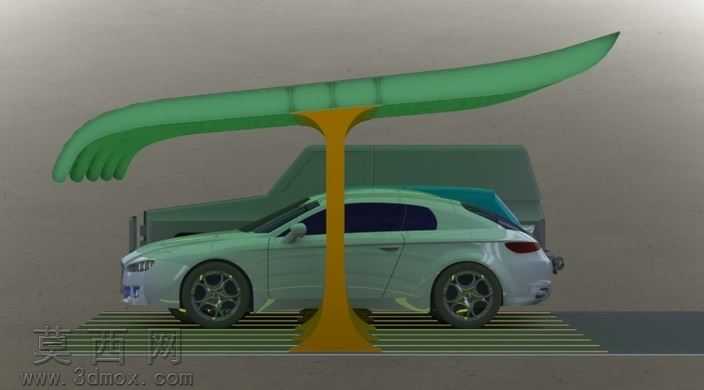

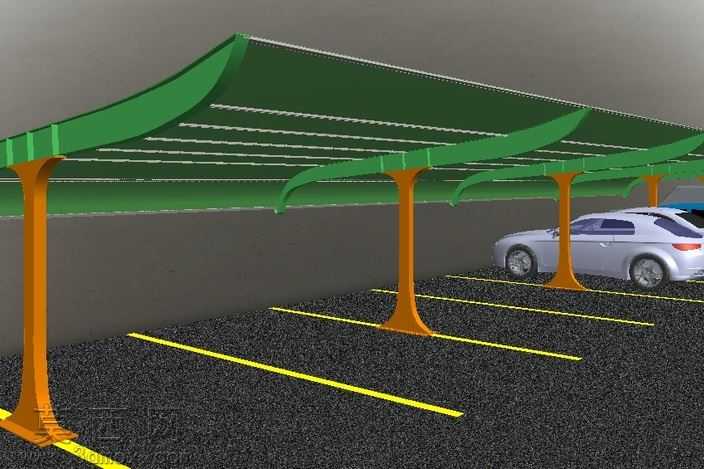

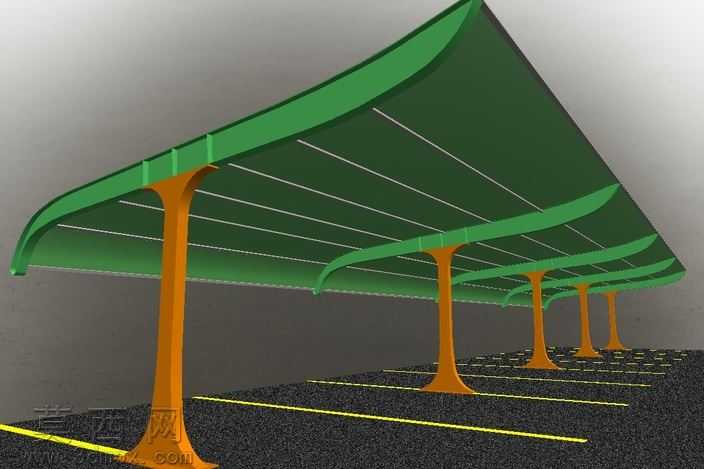

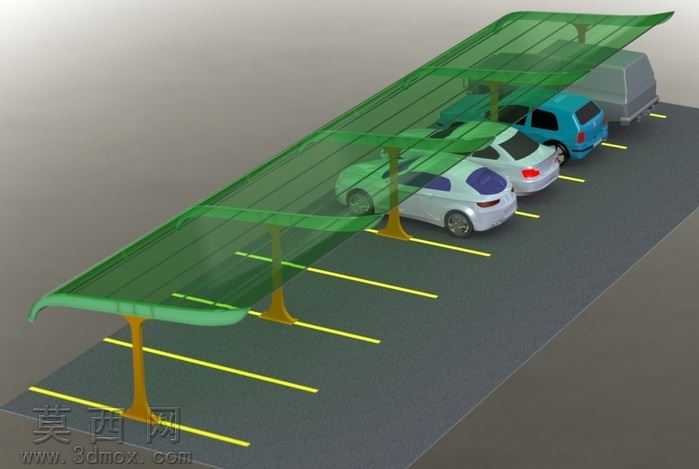

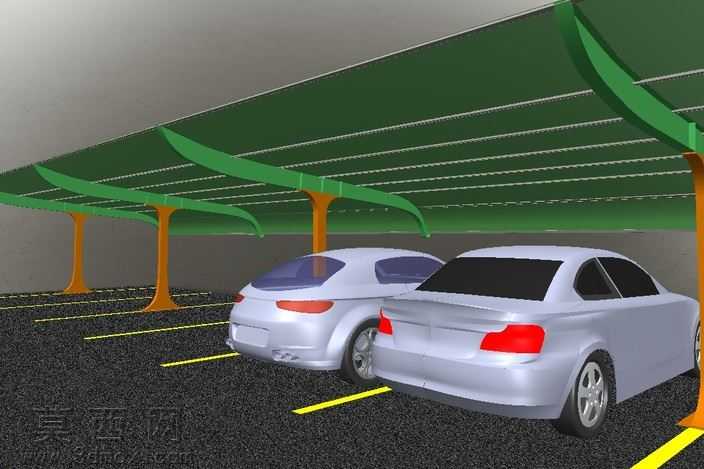

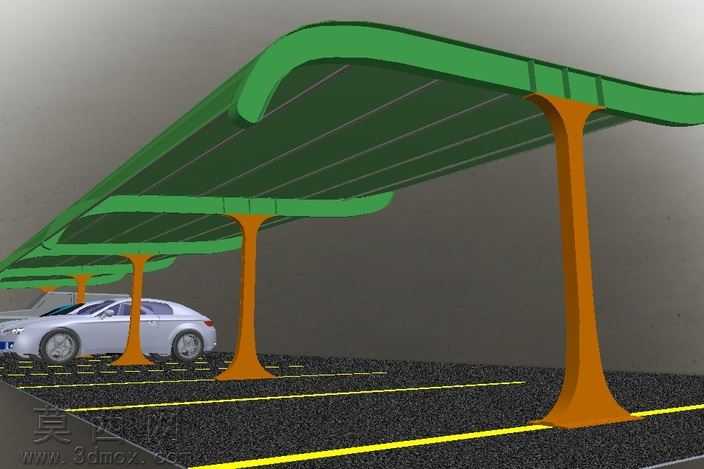

本作品为户外斜拉式遮阳停车棚的三维设计模型，采用SolidWorks完成全参数化建模，整体结构遵循户外公共停车设施的实用化设计逻辑。建模过程中首先完成地面停车区域的基准搭建，按照标准小型乘用车泊位尺寸划定黄色停车标线，单泊位预留充足的开门与通行空间，整体排布五组标准车位，适配常规家用轿车、小型SUV的停放需求。支撑结构采用单排Y型立柱设计，立柱底部做加宽落地处理，模拟实际安装时的混凝土预埋固定结构，立柱向上延伸出斜向支撑臂，沿车位纵向均匀排布，保证棚面荷载的均匀传递，避免应力集中导致的结构变形。棚面采用大跨度单侧悬挑设计，整体呈现流畅的弧形起翘形态，前端做圆弧收边处理，既提升整体视觉美观度，也能引导雨水沿棚面边缘定向排放，避免积水渗漏。材质渲染阶段，棚面赋予半透明绿色聚碳酸酯阳光板材质，调整材质的透光率与反光参数，还原阳光板半通透、耐冲击的质感，同时模拟出阳光照射下棚面在车身与地面形成的柔和投影效果；支撑立柱赋予暖黄色金属烤漆材质，模拟钢结构立柱经防锈喷涂后的表面质感，地面采用深灰色沥青路面材质，搭配高饱和度的黄色热熔标线材质，还原真实停车场的地面视觉效果。模型中搭配了不同配色的家用乘用车模型，直观展示车棚的实际停放适配效果，验证棚面悬挑长度是否能够完整覆盖车身，避免车辆长期暴露在阳光直射、雨水浇淋下加速老化。整体结构设计兼顾实用性与美观性，无冗余结构部件，所有连接部位做平滑过渡处理，既符合户外钢结构设施的力学要求，也适配小区、公园、商圈外围等公共区域的安装场景，可直接用于方案展示、结构验算、施工下料参考等用途。
