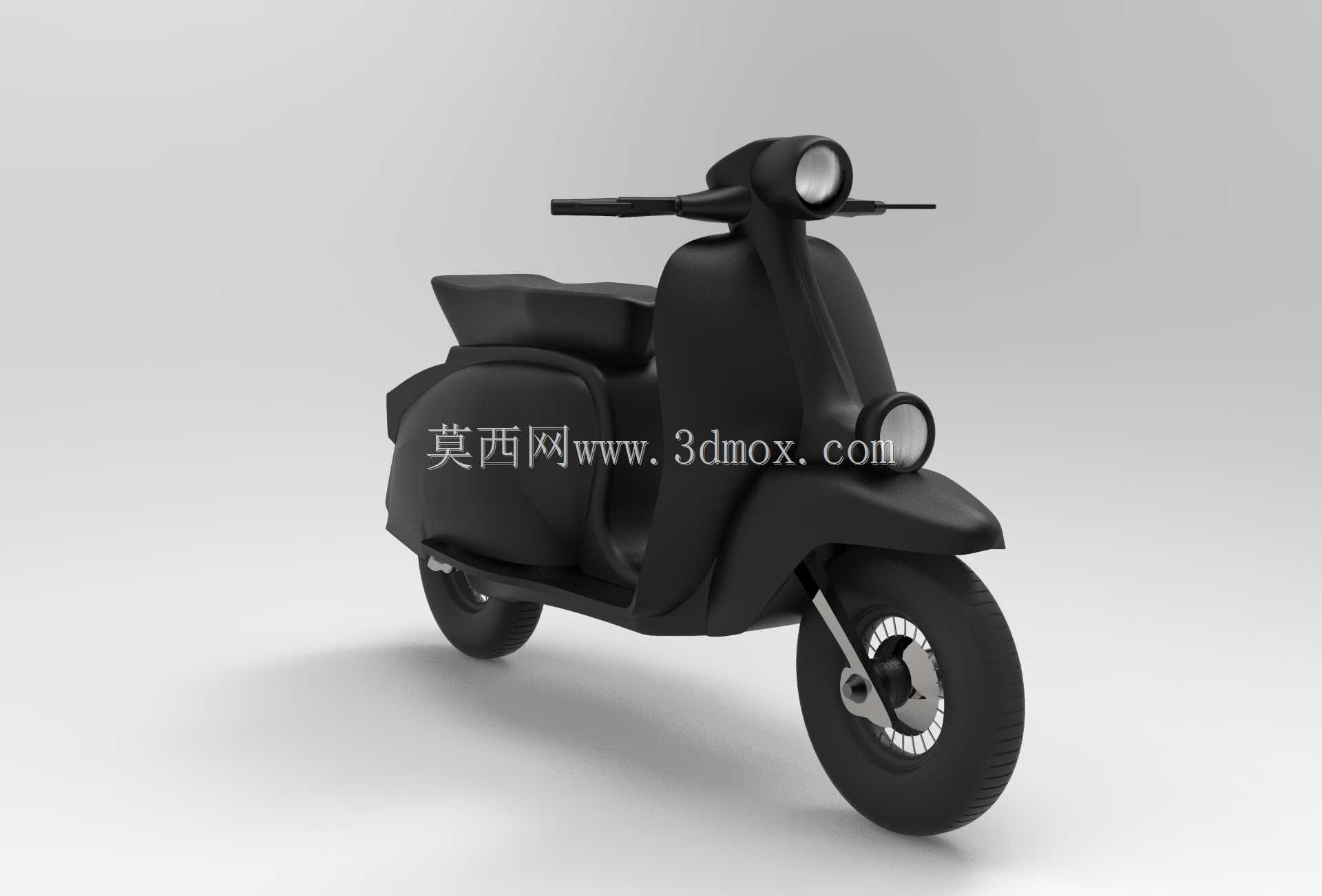

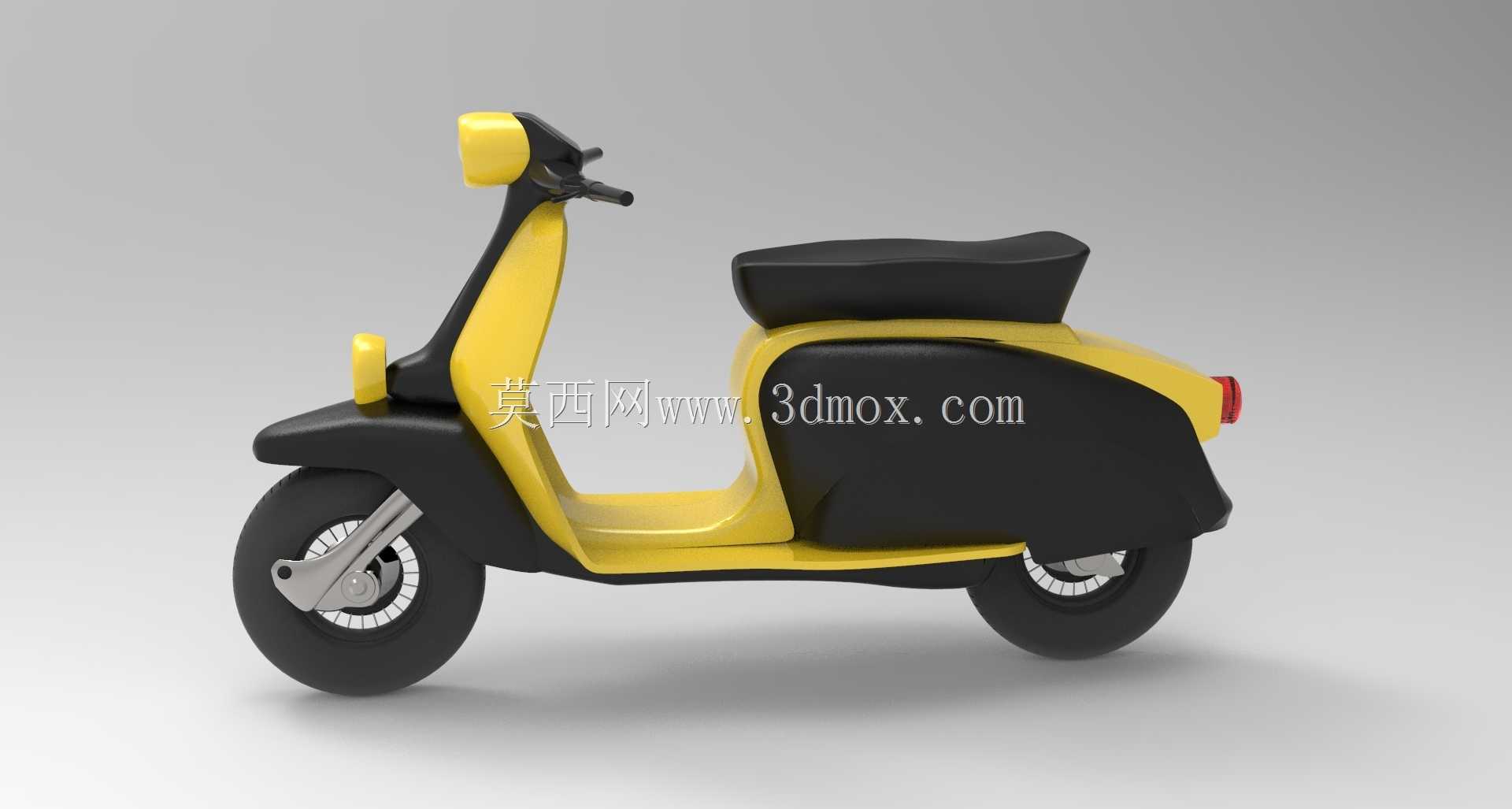

复古踏板摩托外观结构三维数模

小排量复古踏板的量产落地，最容易踩的坑就是外观覆盖件的曲面衔接公差，很多手板阶段看着顺滑的弧面，到了注塑开模环节，就会因为塑料件冷却收缩出现接缝错位，甚至车壳和内部车架的安装柱对不上孔位。这款复古踏板的数模在曲面设计阶段就提前做了收缩余量预留，前挡泥板和前侧车壳的拼接缝处，特意做了0.3mm的错位补偿，避免注塑成型后因为PP材质的收缩率导致接缝高低不平。车头的圆形大灯和下方辅助灯的安装位，没有采用常见的卡扣式固定，而是在曲面内侧预留了三个带定位凸台的螺丝柱，凸台高度比常规设计矮1.2mm，刚好抵消灯壳橡胶密封圈的压缩量，装配后不会出现灯面突出车壳或者凹陷的问题。车座下方的储物舱边缘，和侧盖的衔接处做了一圈隐藏式的导水斜面，雨天行驶时溅起的水流会顺着斜面流向车底，不会顺着接缝渗进储物舱弄湿存放的物品。后轮侧的挡泥板延伸段，曲面弧度特意和后轮的运动轨迹做了动态间隙校核，哪怕后减震压缩到极限行程，轮胎也不会剐蹭到挡泥板内壁，同时还能最大程度挡住后轮甩起的泥水，不会弄脏后排乘客的裤腿。车把的握把安装位，做了细微的锥度设计，橡胶握把套压装的时候不需要额外涂胶，靠锥面的过盈配合就能牢牢固定，长时间骑行也不会出现握把转动打滑的情况。脚踏区域的防滑纹理，没有做突出的尖锐棱边，而是采用平缓的圆弧凸起，既保证了雨天鞋底沾水后的摩擦力，又不会硌脚，日常穿软底鞋骑行也不会有明显的异物感。车身侧面的大弧面覆盖件，在内侧均匀分布了六条加强筋，筋条厚度比壳身薄0.5mm，既提升了车壳的抗冲击强度，遇到轻微剐蹭不容易开裂，又不会因为筋条过厚导致注塑时表面出现缩痕，影响外观的漆面质感。前减震的套筒和下联板的配合处，数模里预留了0.15mm的间隙，刚好够装配时涂抹润滑脂，同时不会因为间隙过大导致行驶时出现车头晃动的情况。
