手摇式桌面卷笔刀外观结构设计

　　这款手摇卷笔刀的三维结构围绕桌面文具的高频使用场景展开，常见于教室讲台、学生书桌、办公工位以及美术工作室，主要承担木质铅笔、炭笔和绘图铅笔的端部削尖作业。与小型手持卷笔刀相比，台式结构通过机身自重和底部接触面稳定放置，使用者单手握持铅笔送入，另一只手转动摇柄即可完成切削，操作过程中不需要用力夹持整机，长时间连续削笔时手部疲劳度更低。

　　从实际用途看，卷笔刀内部核心是铅笔导向、滚压夹持、旋转刀架和废屑收集四个功能区段。铅笔从前端孔位插入后，导向套限制笔杆偏摆，使笔杆轴线与刀架回转轴线保持确定夹角；摇柄通过侧部轴系带动刀架旋转，刀片沿锥面轨迹切削木质笔杆和笔芯，最终形成适合书写或绘图的锥形笔尖。切削下来的木屑和笔粉落入机身前侧透明或半透明屑盒，屑盒与主体采用抽拉或开合方式配合，满屑后可直接抽出清理，避免碎屑散落到桌面。

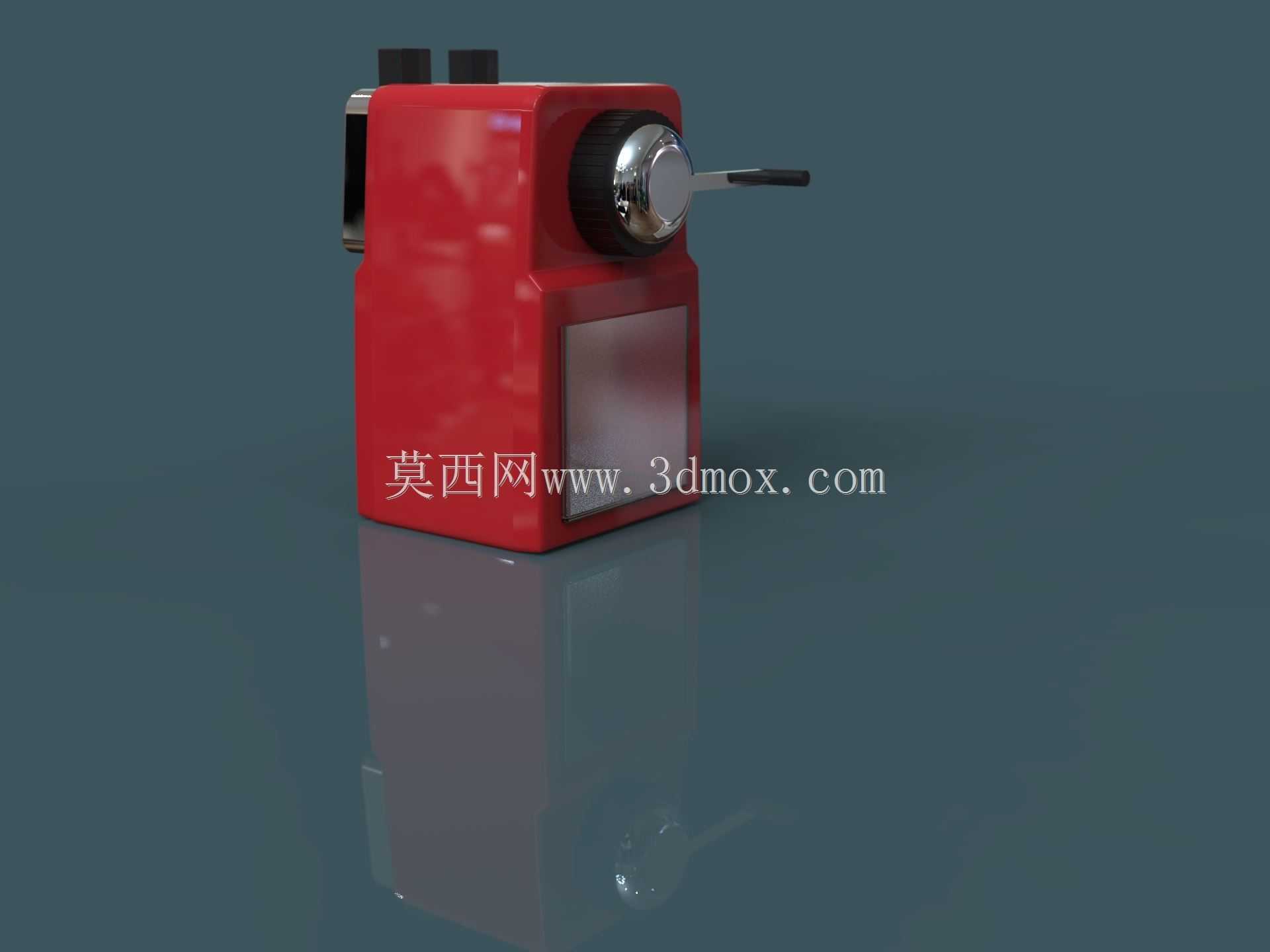

　　外观建模时，机身主体采用近似立方形的盒式轮廓，正面留出大面积屑盒窗口，侧面布置圆形轴座和外置摇柄。红色外壳承担防护、容纳和视觉识别作用，边角做圆角过渡，既降低注塑件应力集中，也减少日常使用中的磕碰风险。前部屑盒区域采用浅色面板，与红色主机身形成材质和颜色区分，便于用户观察废屑堆积高度。顶部设置两个凸起结构，可作为铅笔临时放置位或造型加强区，同时让整机顶面不至于过于平板。

　　侧部摇柄是人机交互的关键部位。圆形金属质感旋钮位于机身侧面，中心轴座与外壳之间保留旋转间隙，摇臂向外延伸后设置握持端。建模时需要关注摇柄旋转包络，尤其摇臂在水平和竖直位置时的外伸范围，避免其与墙面、文件架或相邻文具发生干涉。摇柄长度不能过短，否则输入力矩不足，削硬质铅笔时手感沉重；也不宜过长，否则桌面占用半径增大，收纳和摆放不便。

　　内部刀架区域虽然在外观图中不完全可见，但结构设计必须与外壳尺寸协同。刀架锥角决定笔尖粗细和笔芯暴露长度，角度较陡时笔尖更尖，适合精细书写；角度较缓时笔芯强度更好，适合素描和粗线条绘制。导向孔直径则限定可加工笔杆范围，常规学生铅笔、六角杆和圆杆铅笔都应在允许公差内顺利插入。刀架轴系需要保证回转同轴度，若轴座与外壳孔位偏差过大，切削面会出现抖动、偏心或笔尖断裂。

　　安装边界方面，这类台式卷笔刀不需要螺栓固定，主要依靠底面平面与桌面接触。外形设计应控制底面长宽比例，使摇柄受力时机身不轻易滑移；底部可设置隐藏式橡胶垫或粗糙纹理，增加摩擦。机身高度要兼顾铅笔插入角度和屑盒容积，过高会使重心上移，过矮则废屑容量不足、摇柄轴位偏低。前侧屑盒的抽拉行程、侧面摇柄的回转半径、顶部凸起的避让高度，共同构成产品在桌面环境中的三维占用边界。

　　从制造角度看，外壳适合采用塑料注塑成型，模型中需要体现壁厚均匀、筋板支撑、轴座加强和装配止口等结构逻辑。外观曲面虽然简洁，但侧面圆形轴座、正面窗口、顶部凸起和底部开口之间的衔接需要连续，避免出现无法脱模的倒扣。透明屑盒可采用独立零件，与主机身通过导轨、卡扣或唇边定位，保证频繁抽出清理后仍能复位。金属色摇柄和旋钮可通过表面处理或材质区分提升质感，但结构上仍要服务于力矩传递和旋转寿命。

　　在三维建模过程中，可先建立机身基本块体，确定屑盒容量和刀架安装空间，再叠加侧面轴座、摇臂、握持球头和顶部附件。外观完成后，应进一步检查铅笔插入路径、刀架旋转空间、屑盒抽取方向和摇柄运动包络，使造型不仅具有桌面文具的识别度，也能真实反映卷笔刀的切削功能与装配关系。
