UAZ爱国者越野前防护杠带绞盘座结构

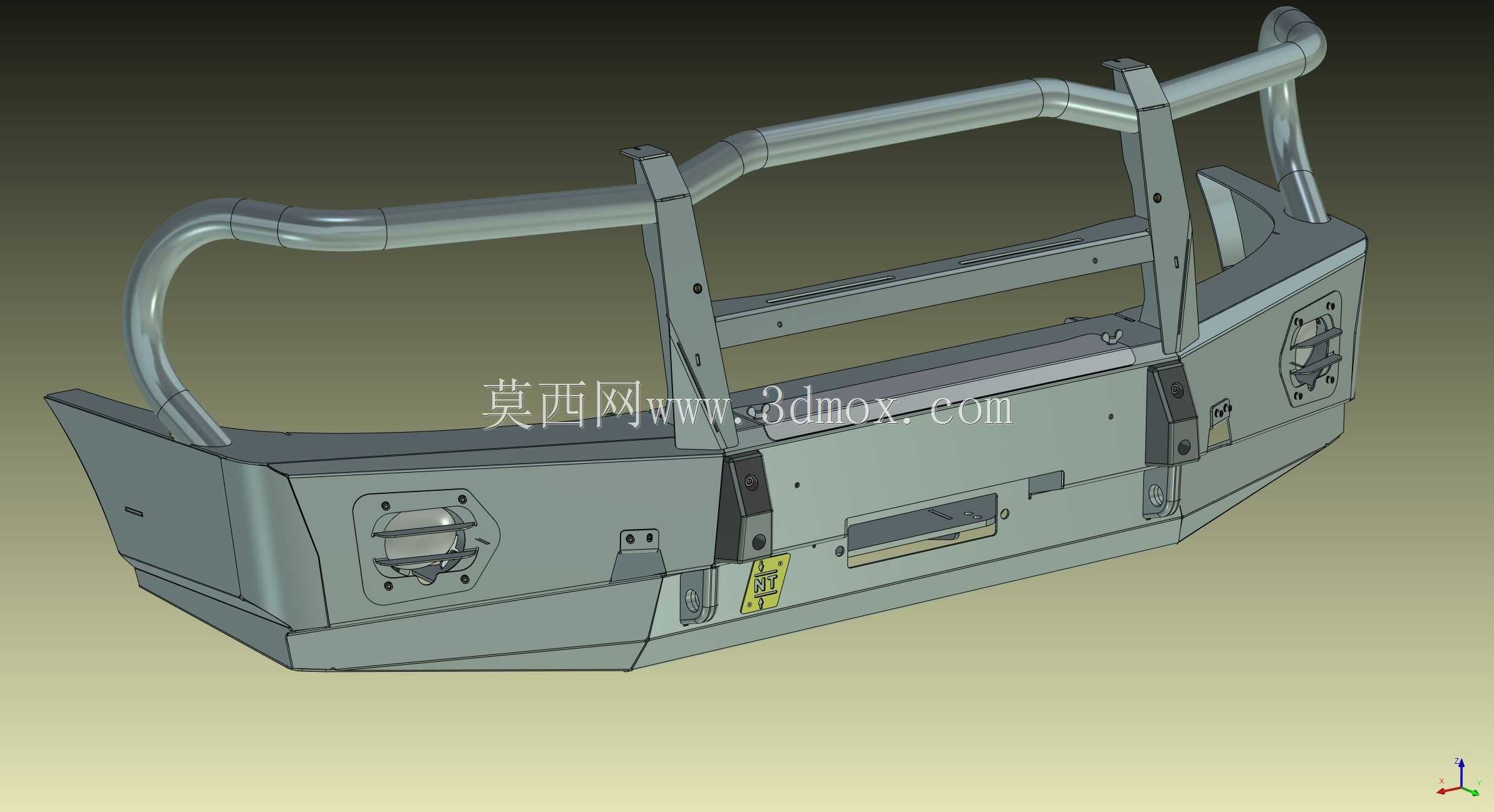

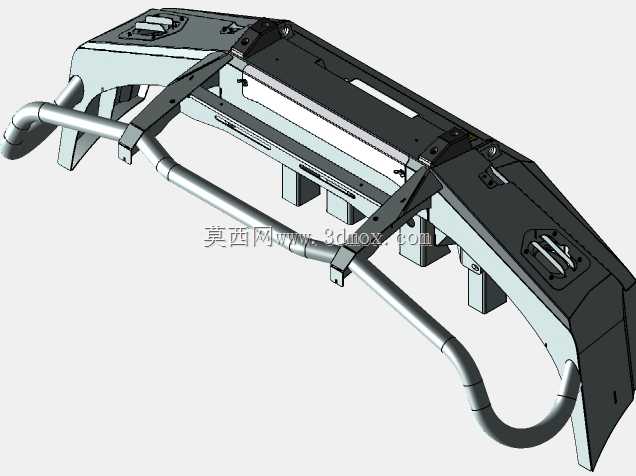

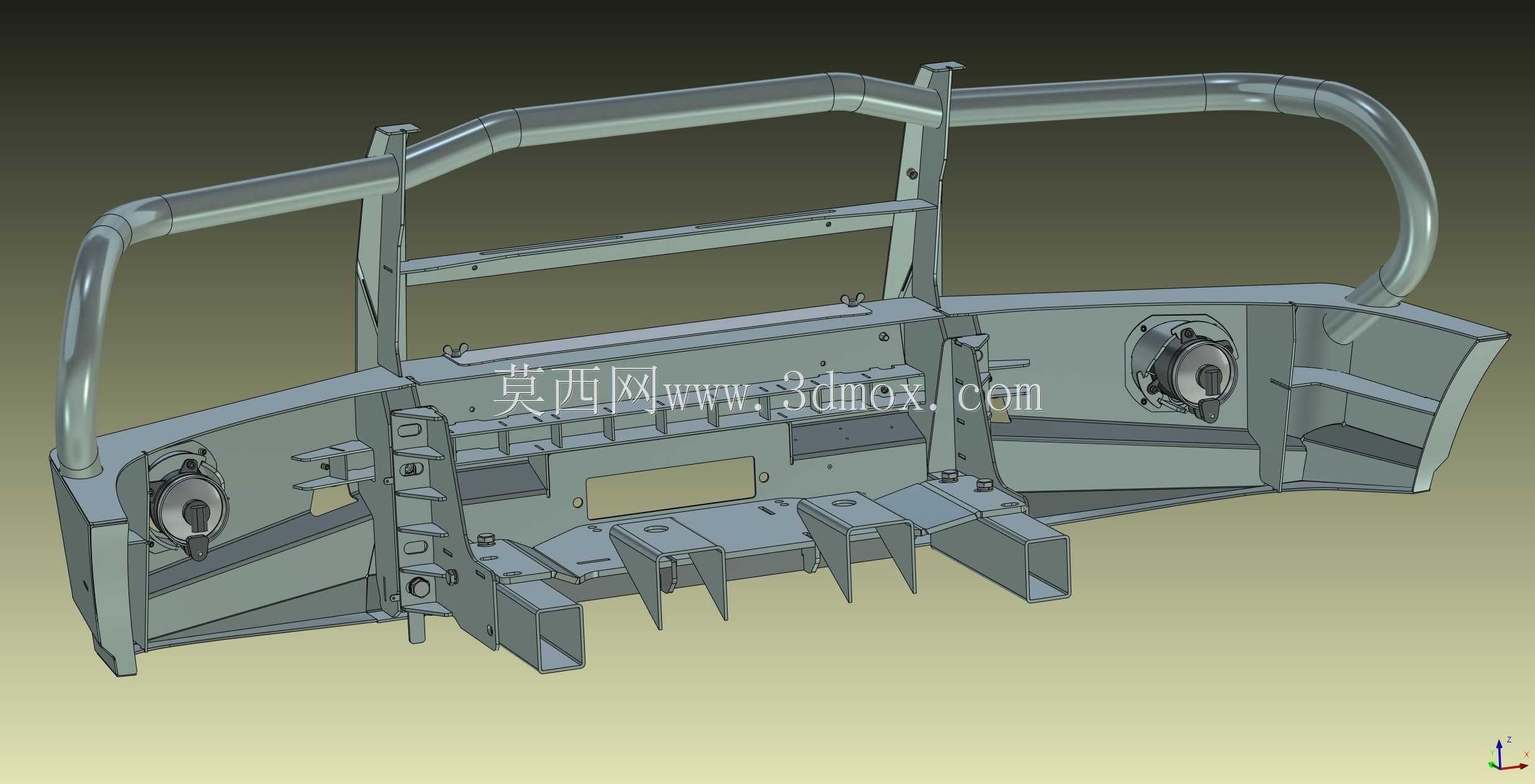

硬派越野车型的前防护结构长期面临非铺装路面冲击、绞盘持续负载拉扯、低温环境金属应力变形的多重工况矛盾，常规量产防护杠常出现绞盘安装位受力开裂、管梁与主壳体焊接处应力集中、灯组安装位受碎石冲击松动的问题。这套防护结构在设计阶段就针对这些现场痛点做了针对性的结构适配，主壳体采用折弯成型的钢板作为承力基底，边缘做了内翻边处理，既避免冲压锐边在装配时划伤操作人员，也能在正面受冲击时通过翻边的微形变分散冲击力，不会出现应力直接集中在焊缝位置的情况。上方的管状防护梁没有采用常规的整管弯折后直接焊接的方案，而是通过三个独立的冲压支架与主壳体连接，支架上预留了长圆形的调整孔，能抵消管材弯折时的角度公差，装配时不需要靠外力强行掰动管梁对位，避免装配应力残留在结构内部，在低温越野场景下不会因为残留应力加上外部冲击出现焊缝断裂的问题。两侧的灯组安装位做了内凹的沉台设计，灯座固定孔周边压有加强筋，即使前轮带起的碎石高速撞击灯组边缘，冲击力也会通过沉台传递到主壳体上，不会出现灯座固定孔开裂导致灯组脱落的情况。绞盘安装位隐藏在主壳体中部的空腔内，安装面做了双层钢板叠焊的加强处理，四个固定孔的同轴度公差控制在0.2mm以内，绞盘工作时的拉力能均匀分散到整个防护杠的承力结构上，不会出现单点受力导致的安装面变形。主壳体侧面预留的牌照安装位做了局部凸起，避免越野时泥沙堆积在牌照下方腐蚀漆面，下方的小型标识安装位也做了折边处理，不会因为长期颠簸出现标识脱落的问题。整个结构的焊接位置都设计在非外观面，外露的连接螺栓全部采用内六角沉头设计，既减少了越野时树枝、藤蔓勾挂螺栓的概率，也能让整体外观更整洁，不需要额外加装装饰盖板来遮挡连接结构。
