36V海龙款电动自行车电池组外壳结构

　　日常做两轮电动助力车的动力配套结构时，这类下管挂载式的电池外壳是接触频次很高的部件，不同于后置货架电池或者座管内置电池的设计，海龙款外壳的挂载位置刚好贴合自行车三角架的下管轮廓，骑行过程中不会出现剐蹭脚踏、影响转向角度的问题，同时重心更靠近整车五通位置，高速过弯或者颠簸路面行驶时，不会因为电池偏置带来明显的车头拖拽感。这套结构适配21700规格的圆柱电芯，整组排布完成后额定输出电压为36V，内部电芯采用多串多并的排布逻辑，电芯之间预留了均匀的散热间隙，避免长时间大电流放电时热量堆积导致电芯一致性下降。

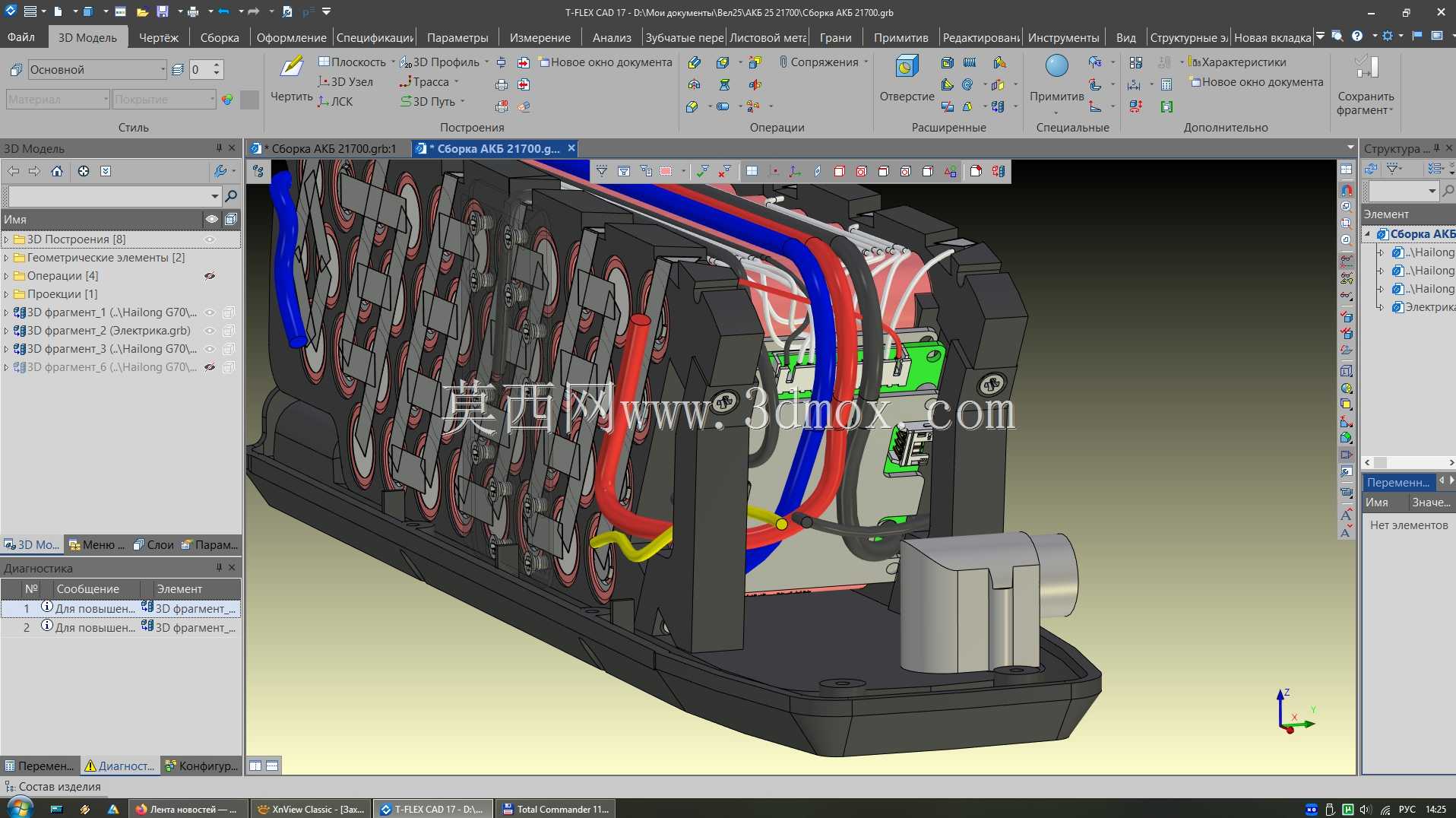

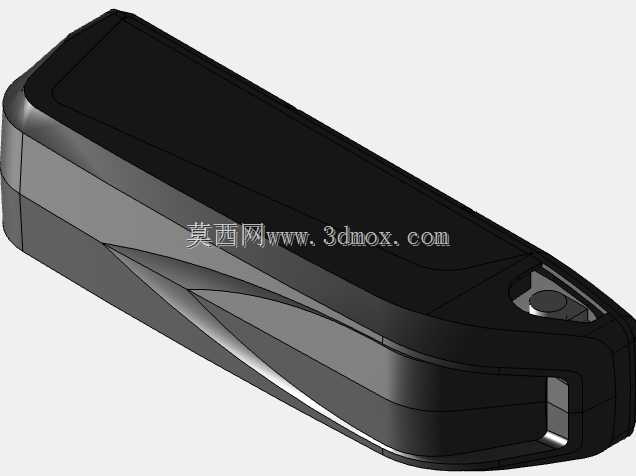

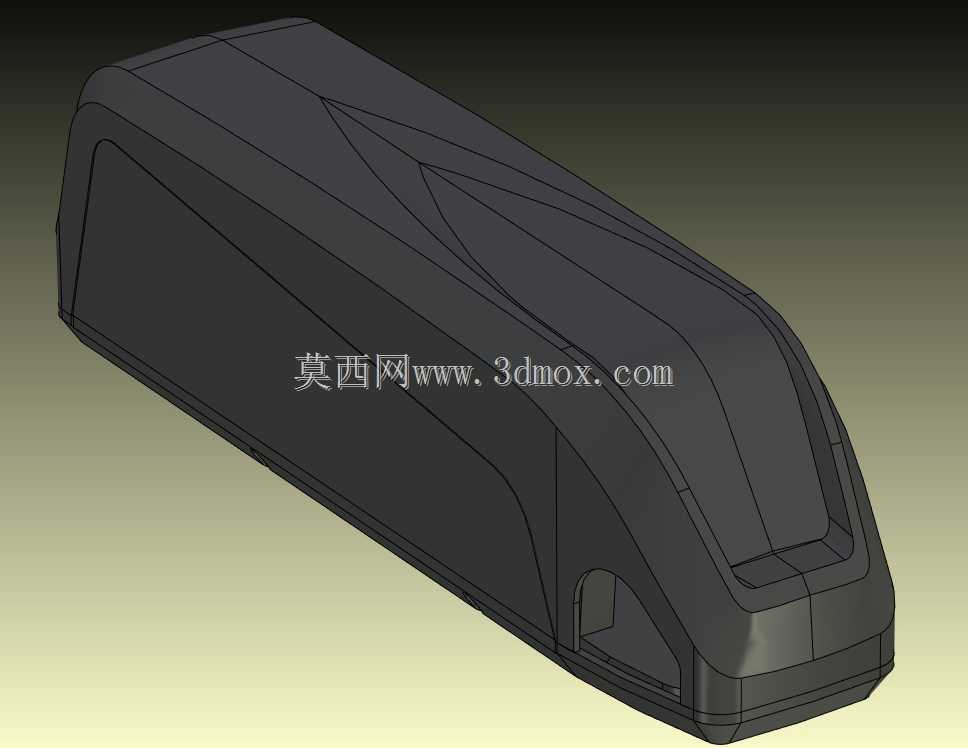

　　从结构设计逻辑来看，外壳主体采用上下分体式扣合结构，侧边设置有贯穿式的加强筋，既能够提升壳体的抗冲击性能，遇到路面飞石撞击或者车辆倾倒时，不会直接挤压内部电芯造成绝缘破损，同时加强筋形成的凹槽刚好可以作为走线通道，动力输出的主回路正负极线、采样排线都可以沿着筋位排布，避免线束被电芯挤压造成绝缘层磨损。外壳的安装端设置有一体化的固定挂耳，挂耳的安装孔位匹配常规山地车、通勤助力车的下管安装螺柱间距，不需要额外改装车架就可以直接固定，尾部预留的接插件安装位可以兼容常规的品字口放电插座、充电口集成结构，用户不需要额外开孔就可以完成线束对接。

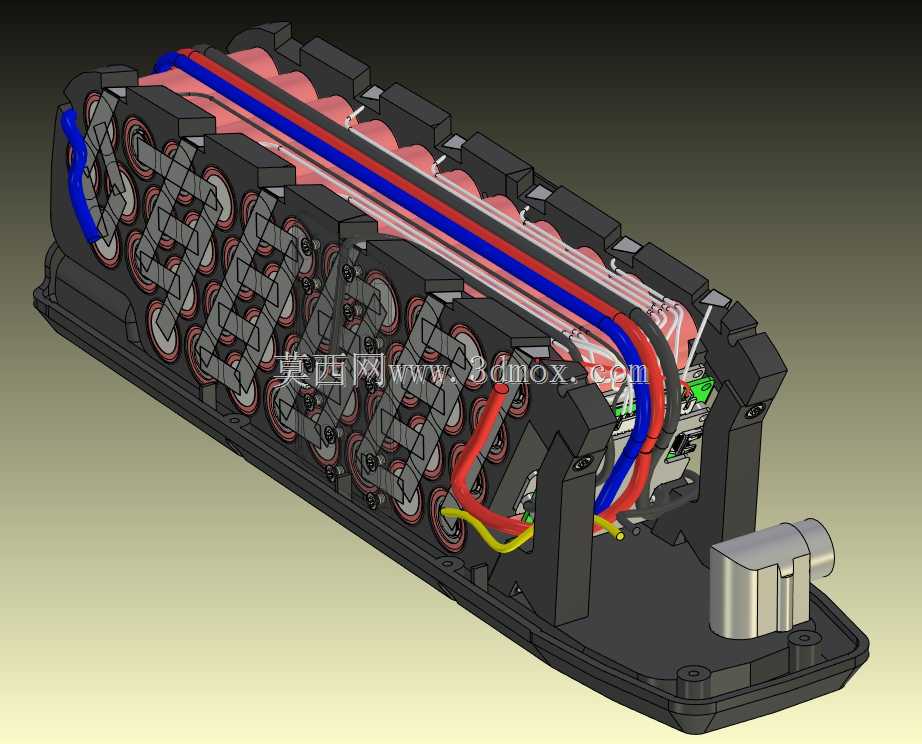

　　内部的电芯固定支架采用格槽式设计，每一颗21700电芯都有独立的限位腔室，支架之间设置有定位卡扣，组装时不需要额外打胶就可以完成层间固定，生产装配效率比传统的缠绕包裹式结构提升不少，后期维护更换电芯时也可以直接拆开壳体逐层取出支架，不会损伤周边完好的电芯。壳体的边缘设置有连续的密封胶条槽，扣合后可以达到日常骑行的防雨防尘要求，应对日常通勤遇到的小雨天气或者路面溅水不会出现内部进水短路的问题。考虑到电动助力车的使用场景，外壳的边角都做了大圆弧过渡处理，既能够降低骑行过程中磕碰造成的壳体开裂风险，也不会出现尖锐边角刮擦骑行者衣物或者腿部的问题。

　　内部汇流排的走线空间做了专门的避让，靠近壳体侧壁的位置预留了2mm以上的安全间隙，避免车辆颠簸时汇流排摩擦壳体造成短路风险，电芯支架和外壳内壁之间也预留了缓冲泡棉的安装空间，组装时贴装缓冲泡棉可以进一步吸收路面传递的振动，降低电芯受振动冲击出现极耳断裂的概率。这套结构的整体外轮廓尺寸贴合常规自行车下管的流线造型，安装后不会突出车架轮廓过多，既能够保证电池组的容量满足日常通勤的续航需求，也不会破坏整车的外观协调性，对于做电动助力车改装、整车配套的结构设计人员来说，这类成熟的壳体结构可以直接适配多数常规管径的自行车架，不需要重新开发外壳模具就可以快速完成36V动力锂电池组的结构匹配。
