修正触点间距的XT60H公母接插件

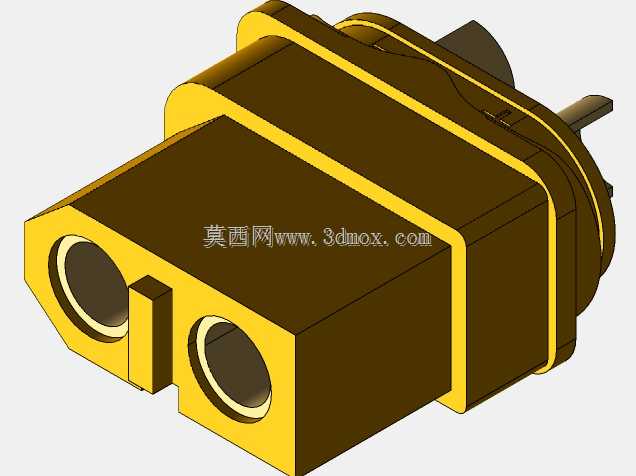

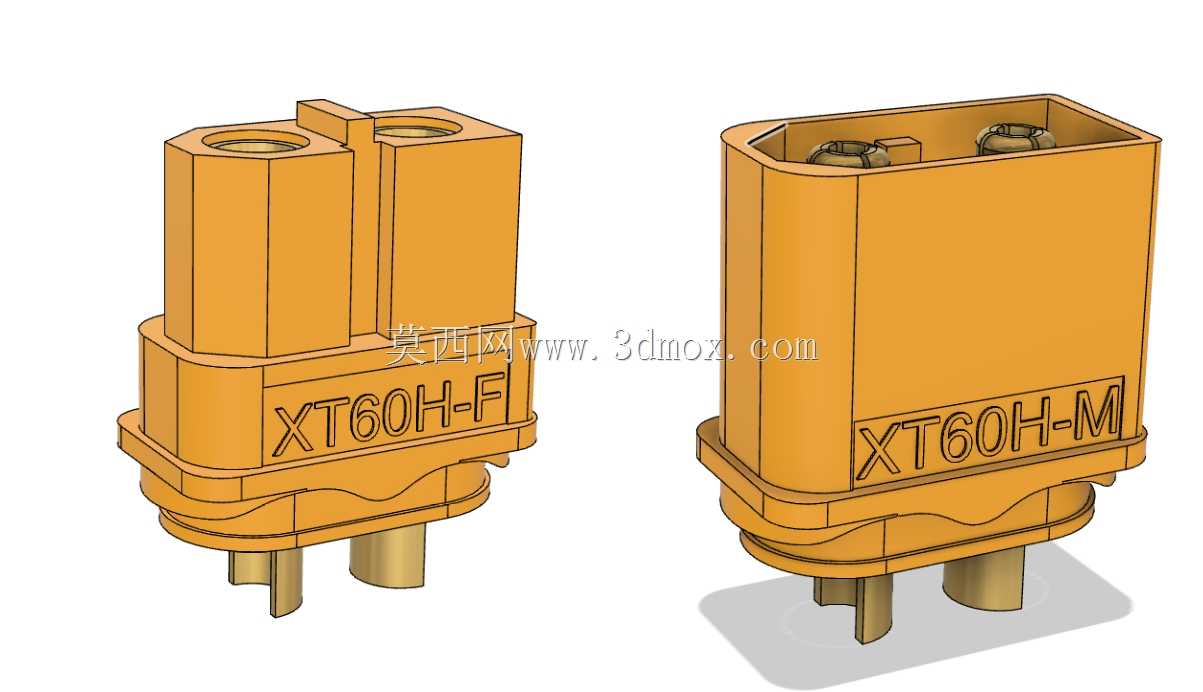

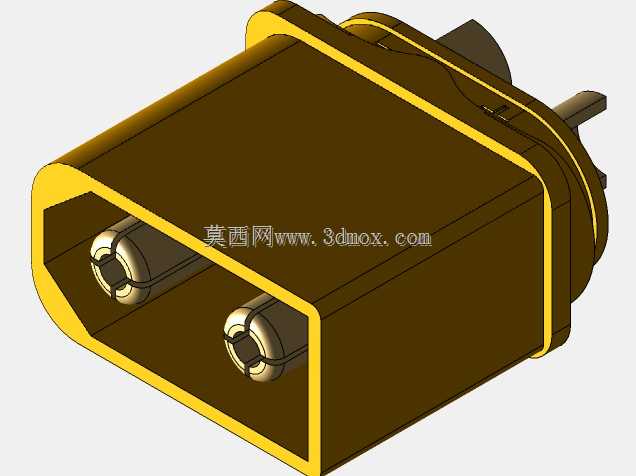

电路板上接插件的触点间距偏差，是批量生产里最容易被忽略的隐性故障源，不少现成的XT60接插件三维数模触点间距存在误差，直接投用后会出现插针过孔错位、焊盘对齐偏差，轻则焊接时连锡短路，重则接插件强行装配后壳体应力开裂，长期振动工况下还会出现虚接掉电。这款XT60H接插件的核心调整，就是把触点间距校准到7.2毫米的标准值，完全匹配常规PCB板的焊盘布局规范，不用额外改板就能直接适配。公头插针的根部做了阶梯式限位凸台，插合时凸台会先卡入母头壳体的对应凹槽，不会出现插合过深顶坏内部弹片的问题，插针伸出长度也做了精准控制，焊接后不会因为插针过长碰到板上其他走线。母头内部的弹片卡槽做了0.1毫米的让位间隙，弹片压入后不会因为壳体注塑收缩出现卡滞，插拔力稳定在行业通用的8-12牛区间，既不会因为太松容易脱落，也不会因为太紧插拔时扯动焊盘。壳体外侧的防滑纹路深度控制在0.3毫米，注塑成型时脱模顺畅不会产生飞边，手持插拔时的摩擦力足够，戴薄劳保手套操作也不会打滑。壳体底部的定位柱做了倒角导向，插装到电路板定位孔时能自动找正，不用反复对位调整，波峰焊时也不会因为定位间隙过大出现接插件歪斜。公母壳体的合模线位置特意选在侧面非配合面，后期打磨处理不会影响插合面的尺寸精度，外壳上的标识字符做了0.2毫米的下沉深度，丝印或者激光打标时不会因为字符太浅磨损脱落，也不会因为太深影响壳体结构强度。插针和壳体的配合间隙预留了0.05毫米的涂胶空间，需要做防水处理时可以在缝隙填充密封胶，不会出现胶层太厚导致插针装不到位的问题。整个结构的所有尺寸公差都按IT12级注塑精度设定，普通精密注塑模具就能批量生产，不用额外做高精度后加工，生产成本和常规接插件持平，但装配良率能提升至少15%，完全适配航模、小型储能设备、低压电控板的连接需求，长期在-20到85摄氏度的工况下使用也不会出现壳体变形、触点接触不良的问题。
