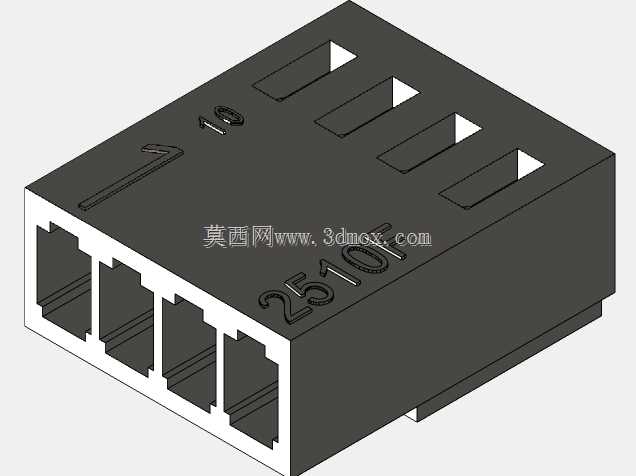

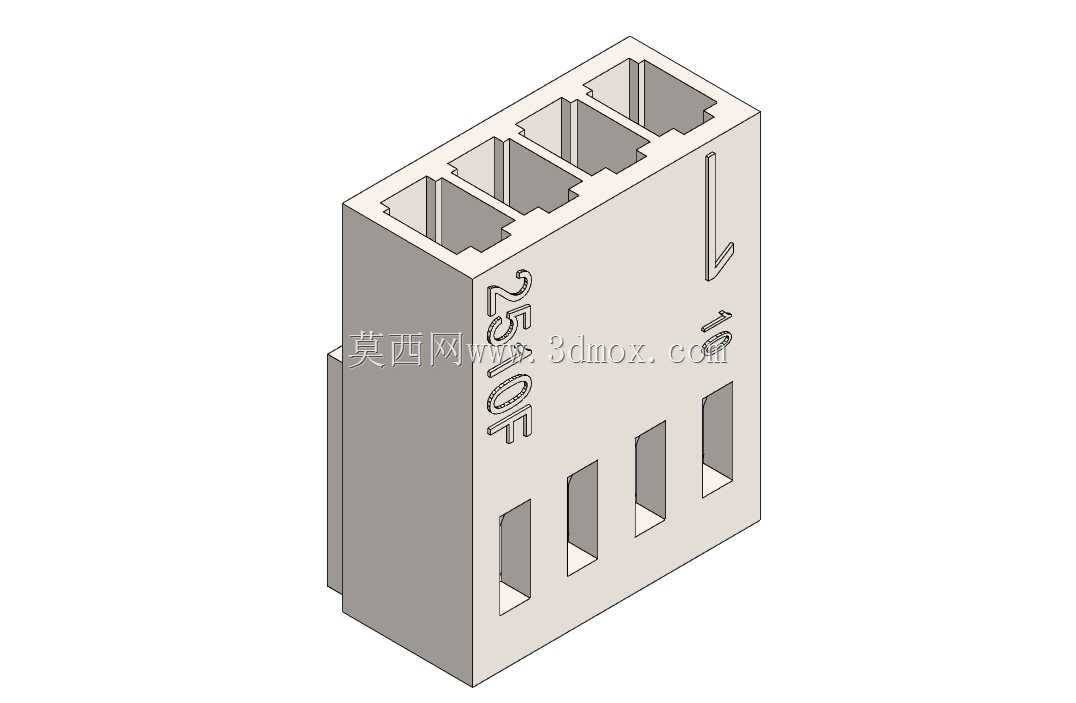

2.54mm间距压接端子母座连接器外壳

常规塑壳连接器在批量压接装配时，常出现端子插装歪斜、退针阻力不足、插合对位偏差的问题，这款2.54mm变桨步距的WF连接器母壳，在结构细节上针对这些加工装配痛点做了针对性的适配调整。壳体侧壁的导向槽做了0.15mm的单边拔模斜度，既适配注塑成型时的脱模需求，又能在压接端子插入时提供顺滑的导入路径，避免端子插装时刮蹭塑壳内壁产生碎屑，残留的碎屑会在后续使用中造成接触不良的隐患。壳体表面刻印的型号标识采用凹陷式设计，深度控制在0.2mm，不会在注塑成型时造成壁厚不均的缩痕，同时标识位置避开了插合面与受力区域，长期插拔使用也不会磨损标识内容。四个插腔之间的隔断筋做了0.3mm的加厚处理，对应压接端子的肩部做了定位卡点，端子插装到位后会与卡点形成卡合，无需额外打胶固定就能承受15N以上的轴向拉脱力，适配自动化产线的批量压接工序，减少人工复检的工作量。壳体外侧的防呆凸台做了圆角过渡，避免插合时棱角刮伤公座的塑壳表面，同时凸台的尺寸公差控制在±0.05mm，插合时能快速对位，不会出现错插的情况。针对镀锡与镀金两种端子的适配需求，插腔内壁的粗糙度控制在Ra1.6，既不会因为过于光滑导致端子固定力不足，也不会因为粗糙度过高刮伤端子表面的镀层，影响接触可靠性。壳体底部的定位柱做了十字形加强筋，安装到PCB板时能承受更大的压装力，不会出现柱体断裂的情况，同时定位柱的尺寸适配标准PCB安装孔的公差范围，过锡炉时不会因为热胀冷缩出现壳体翘起的问题。
