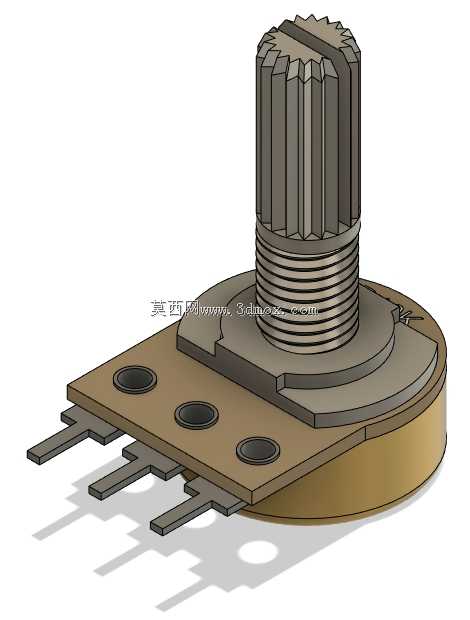

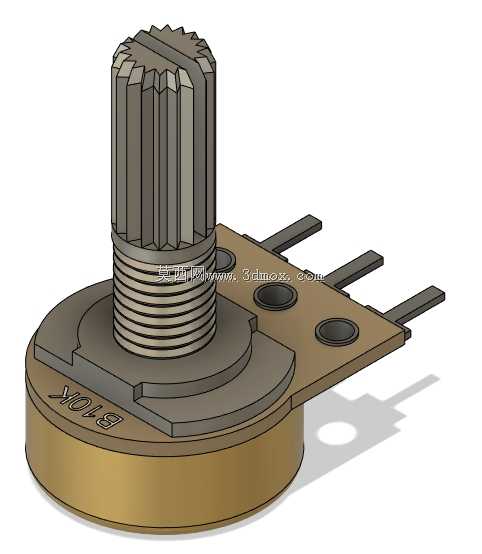

带旋转限位结构的卧式B10K电位计

卧式B10K电位计的插装引脚长期存在焊盘对位偏差的装配隐患，手工焊接时引脚偏斜会直接拉裂PCB焊盘，波峰焊场景下引脚共面度不足还会导致虚焊漏焊。这款电位计的基座安装孔做了0.1mm的沉台倒角，引脚根部增加了0.2mm的定位凸台，插装时凸台刚好卡入PCB对应定位孔，无需人工对齐就能保证三个引脚的共面度控制在0.05mm以内，完全适配自动化插装生产线的送料节拍。

旋转轴的滚花部分没有采用常规的全周直纹设计，而是在对应旋转起止角度的位置做了两段平面缺口，和配套旋钮的内部卡槽配合时，能避免旋钮安装后打滑空转，同时滚花的齿深控制在0.15mm，既保证旋钮压装后的握持摩擦力，又不会因为齿深过大导致旋钮外壁出现顶出痕迹。螺纹段的牙距选用标准M7细牙，和面板安装螺母配合时，轴向窜动量控制在0.03mm以内，旋转调节时不会出现轴体上下晃动的问题。

基座的三个安装孔位做了等距排布，孔间距公差严格控制在±0.02mm，适配市面上绝大多数通用电位计的安装孔位，替换旧款电位计时无需重新打孔改板。碳膜片的限位挡块做了圆弧过渡处理，避免旋转到极限角度时挡块被撞裂，常规电位计的限位挡块多为直角结构，多次拧到极限位置后容易出现崩边，导致旋转角度失控，这里的圆弧R0.3过渡能分散撞击应力，极限位置的循环使用寿命提升至少40%。

引脚的材质选用锡青铜镀锡，镀层厚度控制在3μm，既保证焊接时的上锡速度，又能避免长期使用后引脚氧化导致的接触电阻变大。基座本体采用PBT玻纤增强材质，耐温达到260℃，完全适配无铅波峰焊的高温工况，不会出现过炉后基座变形的问题。轴体和基座之间的阻尼脂槽做了环形储油设计，能储存足够的阻尼脂，长期旋转调节时阻尼感保持均匀，不会出现使用一段时间后阻尼变松或者卡顿的问题。
