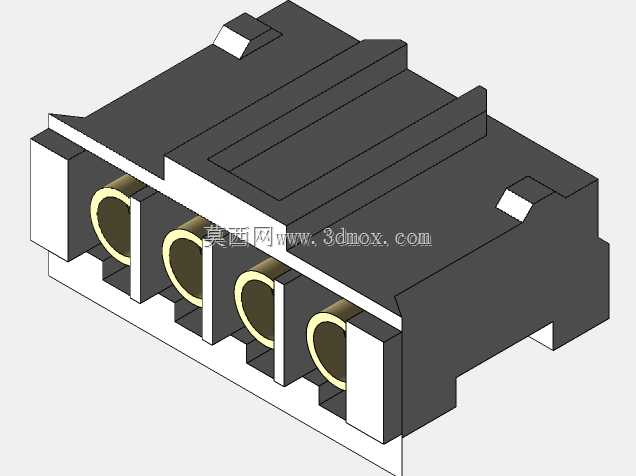

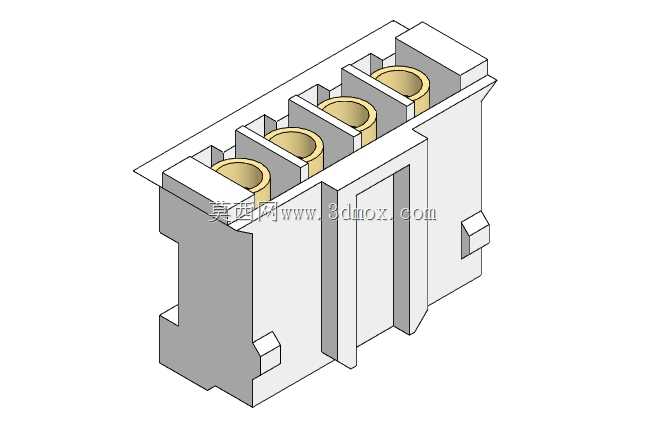

四孔位带压接端子PHR连接器母外壳

小间距连接器的注塑成型环节，最容易出现端子孔位同轴度偏移的问题，一旦孔位偏斜超过0.05mm，压接好的端子插入后就会出现接触歪斜、插拔力不均的情况，批量生产时不良率能攀升到12%以上。这款四孔位PHR连接器母外壳的结构设计，刚好针对这类加工痛点做了针对性的结构调整。外壳侧壁的定位凸台不是随意设置的卡扣结构，每一处凸台的拔模斜度都控制在1.5度，既保证注塑开模时不会出现粘模拉伤，又能在和公座对插时提供均匀的侧向定位力，不会因为单侧受力导致插合面翘起。四个端子容纳孔的内壁做了0.02mm的微量退刀槽设计，对应注塑模具的抽芯结构，能避免孔口边缘出现飞边毛刺，省掉后续人工修孔的工序，压接端子插入时不会因为飞边刮伤端子表面的镀金层，从根源上降低接触电阻超标的风险。外壳本体的分隔筋厚度控制在0.8mm，刚好匹配2mm的变步距要求，既不会因为筋位过薄导致注塑填充不足出现缺料，也不会因为筋位过厚产生缩水凹陷，影响四个孔位的间距精度。底部的两个定位卡脚做了圆角过渡，对应PCB板上的安装孔，插装时能自动导正位置，不会因为卡脚边缘尖锐刮伤PCB焊盘的阻焊层。外壳背面的凹槽结构不是减重设计，是专门留给自动插端子机的定位夹持位，设备夹爪卡入凹槽后能完全固定外壳位置，四个端子压接插入的深度一致性可以控制在0.03mm以内，不会出现端子高低不齐导致的对接失效。这类小尺寸连接器的壁厚均匀性直接决定成型后的形变程度，这款外壳的所有壁厚差都控制在0.2mm以内，注塑冷却时不会因为收缩不均产生翘曲，哪怕是经过回流焊的高温环境，整体形变量也不会超过0.04mm，完全满足2mm间距连接器的对位精度要求。端子孔入口处的倒角做了0.1mm的C角处理，压接端子插入时能顺利滑入孔内，不会出现端子顶在孔口变形的情况，哪怕是人工手动插端子也能保证一次插装到位，不需要反复调整位置。
