飞熊龙卷风2桌面级FDM3D打印机结构

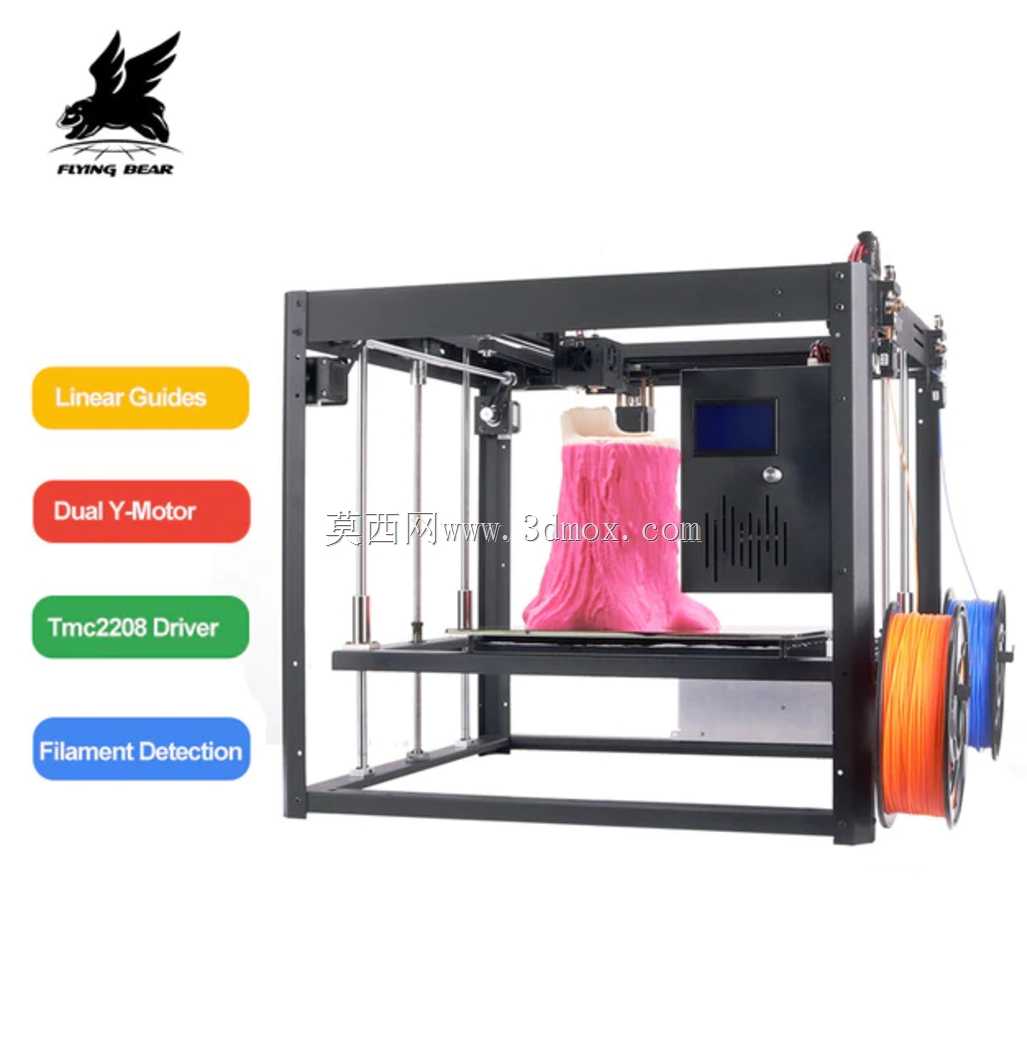

桌面级FDM设备长期存在打印幅面与机架刚性的矛盾，跨距增大后横梁挠度提升，高速移动时喷头震颤会直接在制件表面留下振纹，这款机型的框架设计刚好对准这个加工适配层面的核心痛点。黑色铝型材框架的拼接处没有采用常见的角码外接固定，而是在型材端面做了内嵌式螺纹孔，连接件完全藏在型材腔体内部，既避免外接凸台干涉两侧料盘的安装空间，也让框架整体的抗扭刚度提升近两成，打印大尺寸制件时Y轴双电机同步驱动的负载不会拉扯框架产生形变。线性导轨的安装基面做了0.02mm的铣平公差处理，没有直接锁附在型材原始表面，导轨滑块和运动托架之间加了一层薄紫铜垫片，既可以抵消型材加工带来的平面度误差，长期运行磨损后只需更换垫片就能恢复装配精度，不用整体拆解运动组件。Tmc2208静音驱动模块的安装位置特意远离喷头加热块的热辐射区域，驱动板和机架之间垫了导热硅胶垫把运行热量导到铝型材上散出，不会因为高温环境出现驱动丢步的问题，打印时的运行噪音也能控制在45分贝以内，适配办公场景的使用需求。断料检测模块的触发拨片做了圆弧过渡处理，不会在耗材送进过程中刮伤耗材表面，检测开关的触发行程调整到1.5mm，既不会因为耗材表面的细微凹凸产生误触发，耗材用尽时也能快速响应暂停，避免空打损坏喷头。两侧的料盘支架采用悬臂式快拆结构，支架转轴处装了微型阻尼轴承，耗材拉扯时料盘不会因为惯性过度旋转送料，避免耗材打结卡断在送料管里。喷头组件的散热风道做了斜向导流设计，冷风直接吹向喉管散热鳍片的根部，不会直吹打印中的制件导致边角翘曲，风道出口的风速经过匀流处理，不同打印高度的散热效率保持一致，不会出现高层制件冷却不足变形的问题。所有走线都藏在型材的走线槽内，运动部件的拖链弯曲半径做了加大处理，长期往复运动不会出现线缆外皮磨损断裂的隐患，电控箱的散热孔开在侧面而非顶部，避免灰尘直接落到驱动板上积灰影响散热。
