500W主轴实验Z轴传动进给结构

桌面级加工设备的Z轴进给长期存在两个极易被忽略的加工适配隐患：一是主轴自重带来的丝杠反向间隙，二是高速启停时滑块与铝型材导轨的配合窜动。这套500W主轴配套的实验Z轴结构，从加工落地的角度把两个问题的解决方案做了具象化的结构呈现。

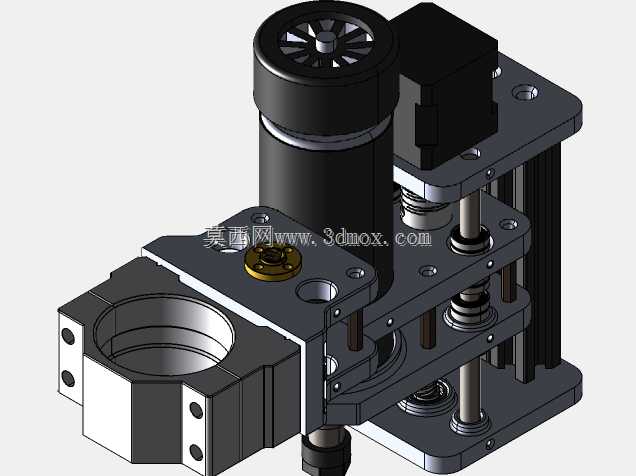

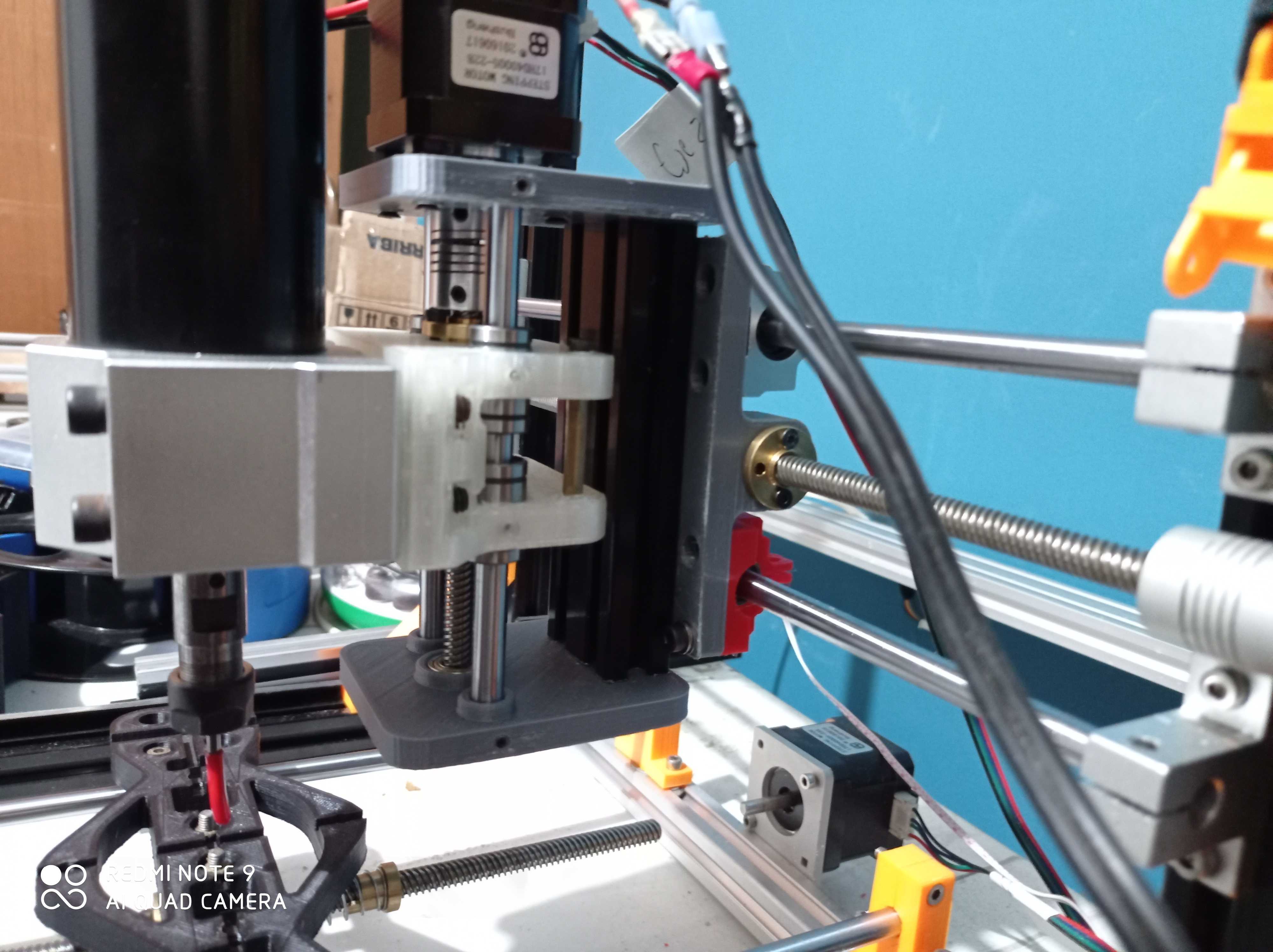

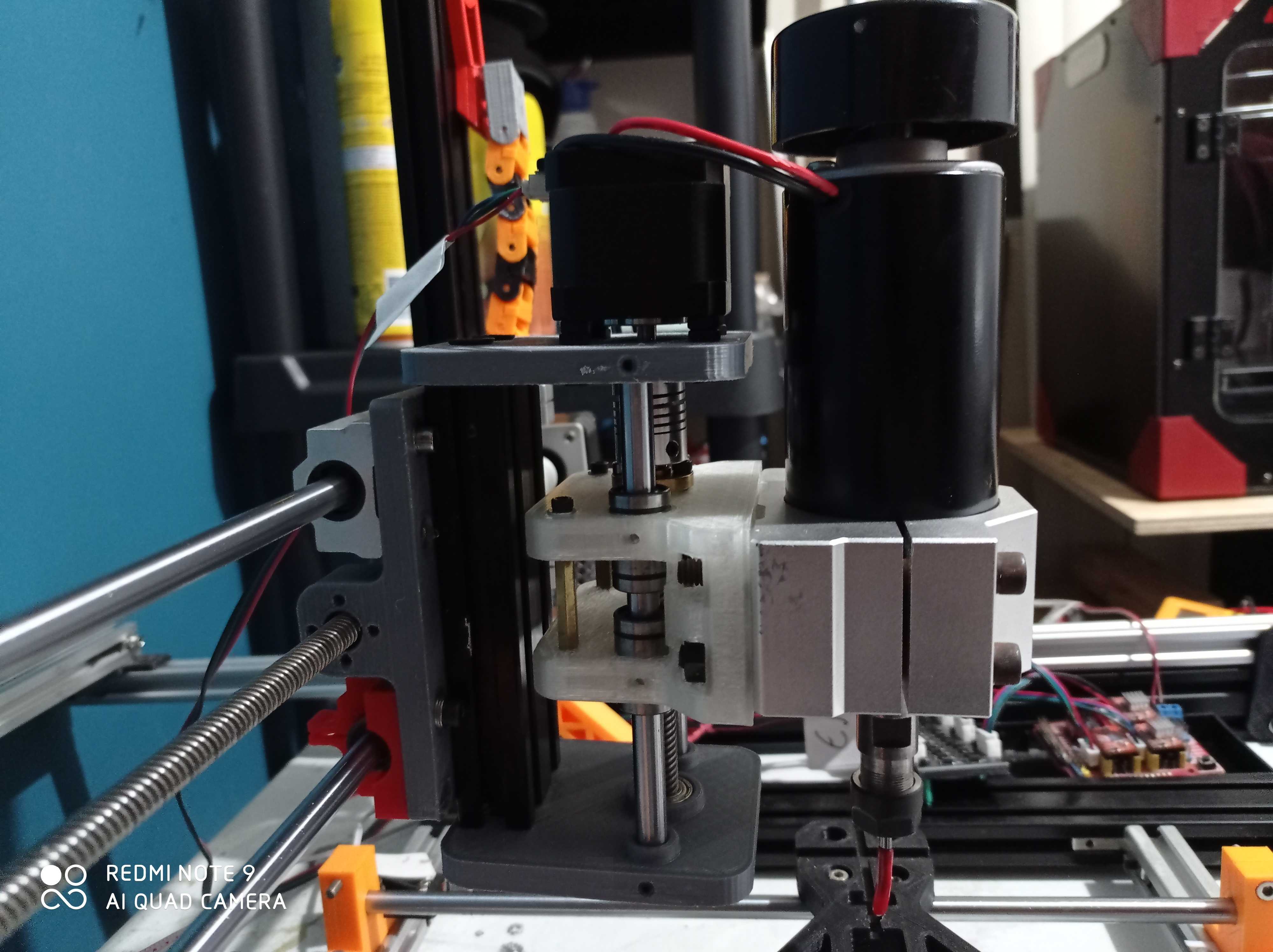

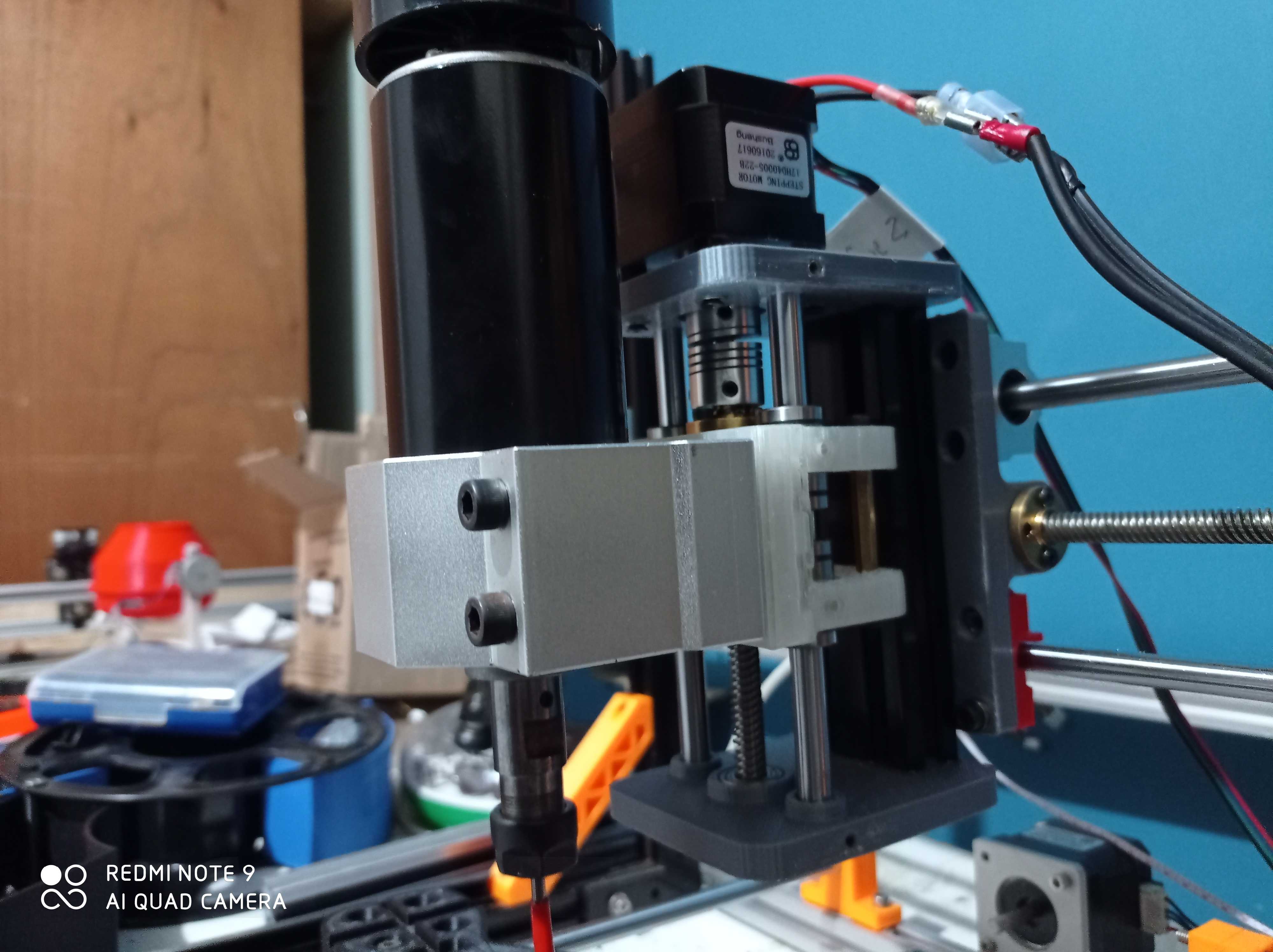

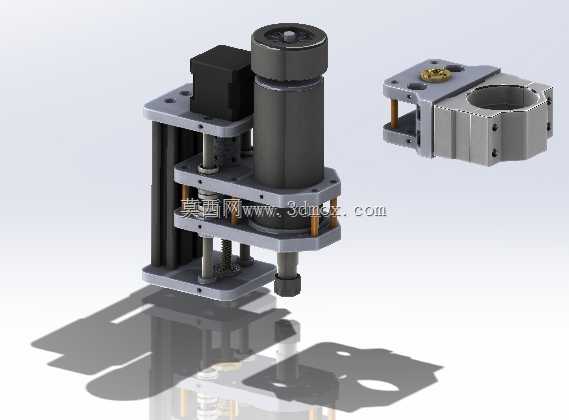

你能看到主轴安装座和丝杠螺母的连接位做了分体式的浮动压块设计，没有采用常见的一体式刚性连接。压块和安装座之间预留了0.02mm的调整间隙，装配时可以通过四个内六角螺丝的预紧力微调，抵消丝杠螺母端面和安装面的垂直度误差，避免主轴进给时出现憋劲、爬行的问题，哪怕是用普通精度的轧制丝杠，也能把Z轴的重复定位精度控制在0.01mm以内，完全适配小批量非金属零件的铣削、PCB钻孔这类轻载加工场景。

导轨侧的固定方式也没有用常规的T型螺母直接锁附，滑块和型材的接触位加了一层薄钢质调整垫片，垫片表面做了细牙防滑纹。现场装配时不用反复打磨型材安装面，只需要更换不同厚度的垫片就能把两根导轨的平行度调整到公差范围内，大幅降低了现场调试的工时成本。你能看到走线位置特意留了过线卡槽，动力线和编码器线分开固定，不会因为Z轴上下移动拉扯线缆，也避免了线缆和运动部件摩擦破损的风险。

限位触发块的位置做了可调式的长槽设计，不用重新打孔就能根据实际加工行程调整硬限位的触发位置，适配不同长度的刀具装夹需求。主轴夹座的内孔做了细微的退刀槽设计，装夹ER夹头的时候不会因为端面贴合不严出现同轴度偏差，哪怕是满功率500W输出铣削亚克力、椴木层板这类材料，主轴也不会出现明显的径向跳动。整个结构的所有安装孔位都做了倒角处理，装配时不会因为螺丝孔边缘的毛刺影响锁附精度，所有受力部位的壁厚都做了加厚处理，连续运行8小时以上也不会出现结构形变导致的进给偏差。
