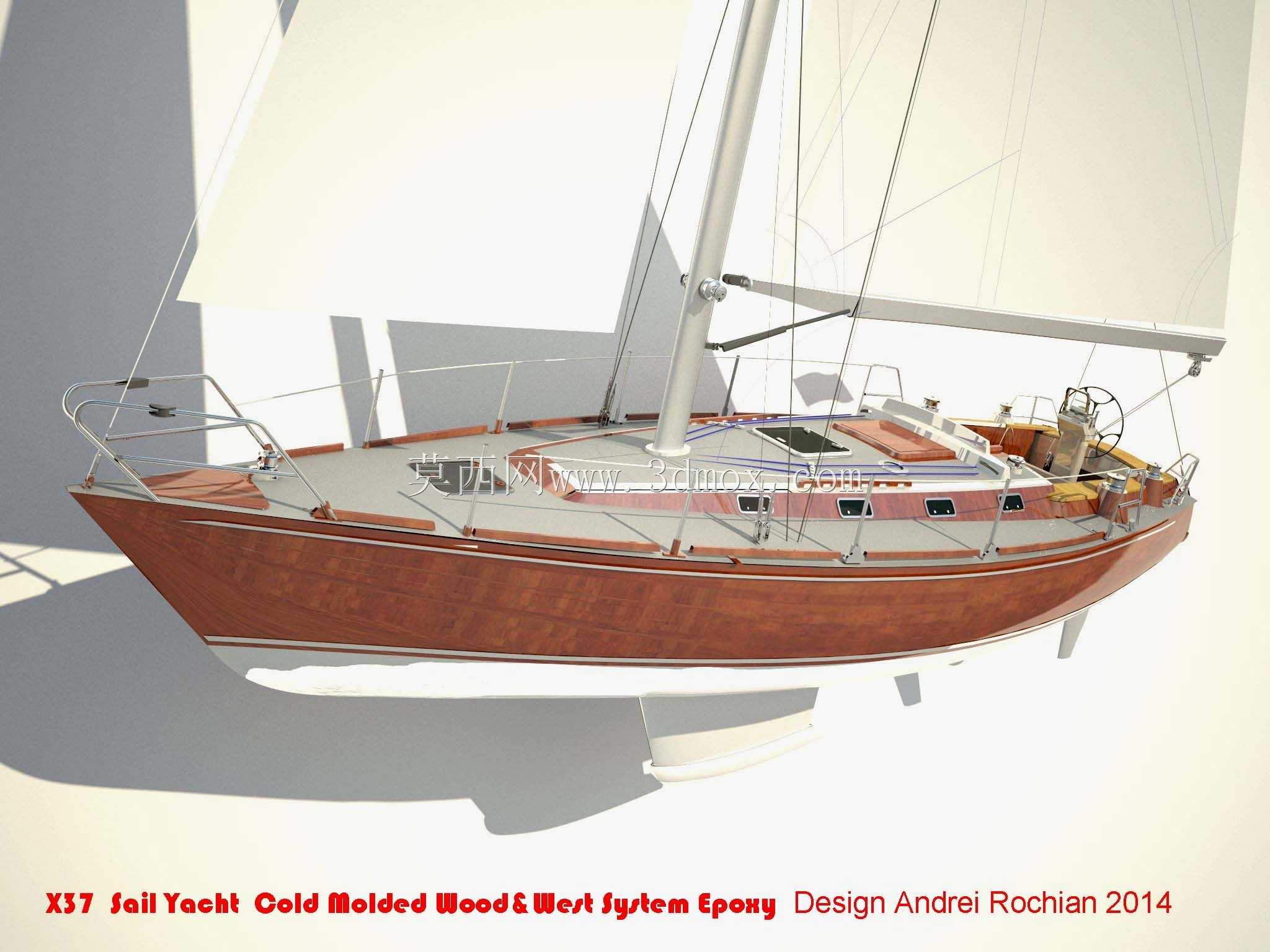

36英尺休闲帆游艇外观结构设计

冷成型木材搭配环氧树脂或玻璃纤维的复合船体，在小批量定制帆艇生产中，最容易出现的问题是曲面铺层的应力集中——尤其是船艏舷弧过渡段、甲板与船壳的接合折角处，手工铺覆时很容易因为纤维张力不均，在后续航行受波浪冲击时出现分层开裂。这套模型把90年代经典巡航帆艇的船体曲面做了完整的曲率连续处理，船壳外板的每一段曲面都预留了铺层搭接余量，船舷侧边的不锈钢护舷条安装位，直接在曲面建模时就压出了0.8mm的沉台深度，不用后续二次加工找正，避免现场安装时护舷条和船体曲面出现缝隙，航行中被海水灌入腐蚀内部木结构。

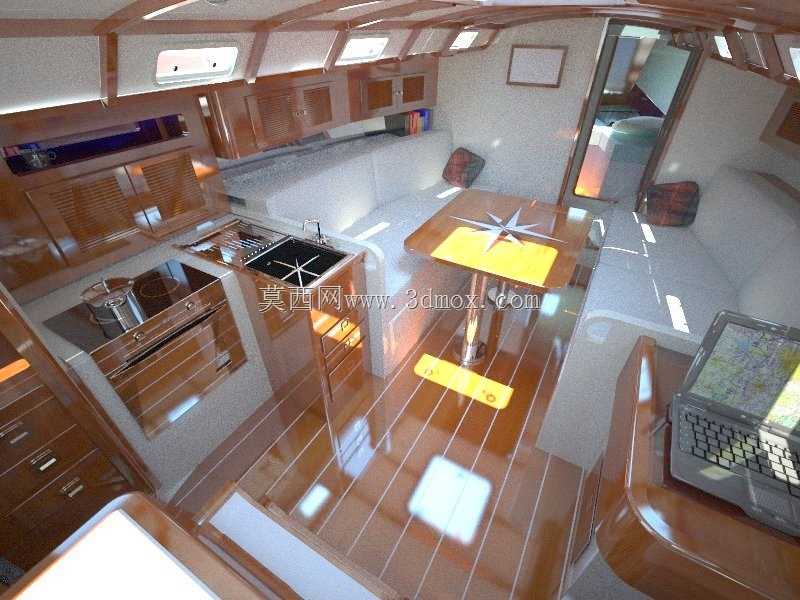

甲板层的布局完全贴合实船使用的装配逻辑，两个卧舱的舱口围板做了12mm的加高挡水边，和甲板曲面的过渡处做了圆弧导角，下雨或者上浪时海水不会顺着舱口缝隙渗进舱内。沙龙区的舷窗安装位，模型里直接预留了密封胶圈的环形槽，槽宽3mm深度2mm，和窗框的配合公差控制在0.2mm以内，不用现场施工时再手工开槽，既保证密封一致性，也避免手工开槽破坏甲板铺层的纤维连续性。

桅杆的底座安装位，模型里把甲板下方的加强筋结构做了集成设计，不是简单在甲板下贴一块加强板，而是顺着船壳的肋骨走向，把加强筋延伸到相邻的两道肋骨上，把桅杆承受的风载荷直接分散到船体主结构上，不会出现底座处甲板局部受力凹陷的问题。帆索的导缆孔位置，都对应了甲板下方的加强衬板，每个导缆孔的安装孔位都做了沉头处理，螺栓头不会突出甲板表面勾住帆索，也避免人员走动时被绊倒。

船艉的舵叶安装位，模型里把舵杆的穿舱套管做了一体化建模，套管和船壳的接合处做了锥形过渡，既减少航行时的水流阻力，也方便后续安装密封填料函，不会出现穿舱处漏水的隐患。船体内部的肋骨间距，完全匹配冷成型木材的标准裁切尺寸，每段肋骨的长度都控制在常规板材的出料范围内，不用额外拼接长料，减少结构接头，也降低材料损耗。

木质船壳的外板拼接缝，模型里都做了阶梯形的搭接结构，不是简单的平面对接，铺层时相邻外板的搭接面可以涂胶后压合，粘接面积比平接大了近一倍，抗冲击强度提升明显，就算航行中碰到漂浮物剐蹭，也不容易出现外板开裂进水的问题。甲板上的系缆桩安装位，下方的加强结构直接和船壳的龙骨连为一体，带缆时承受的拉力直接传递到主龙骨上，不会把甲板拉变形。
