俄式海岸警卫巡逻快艇外观结构设计

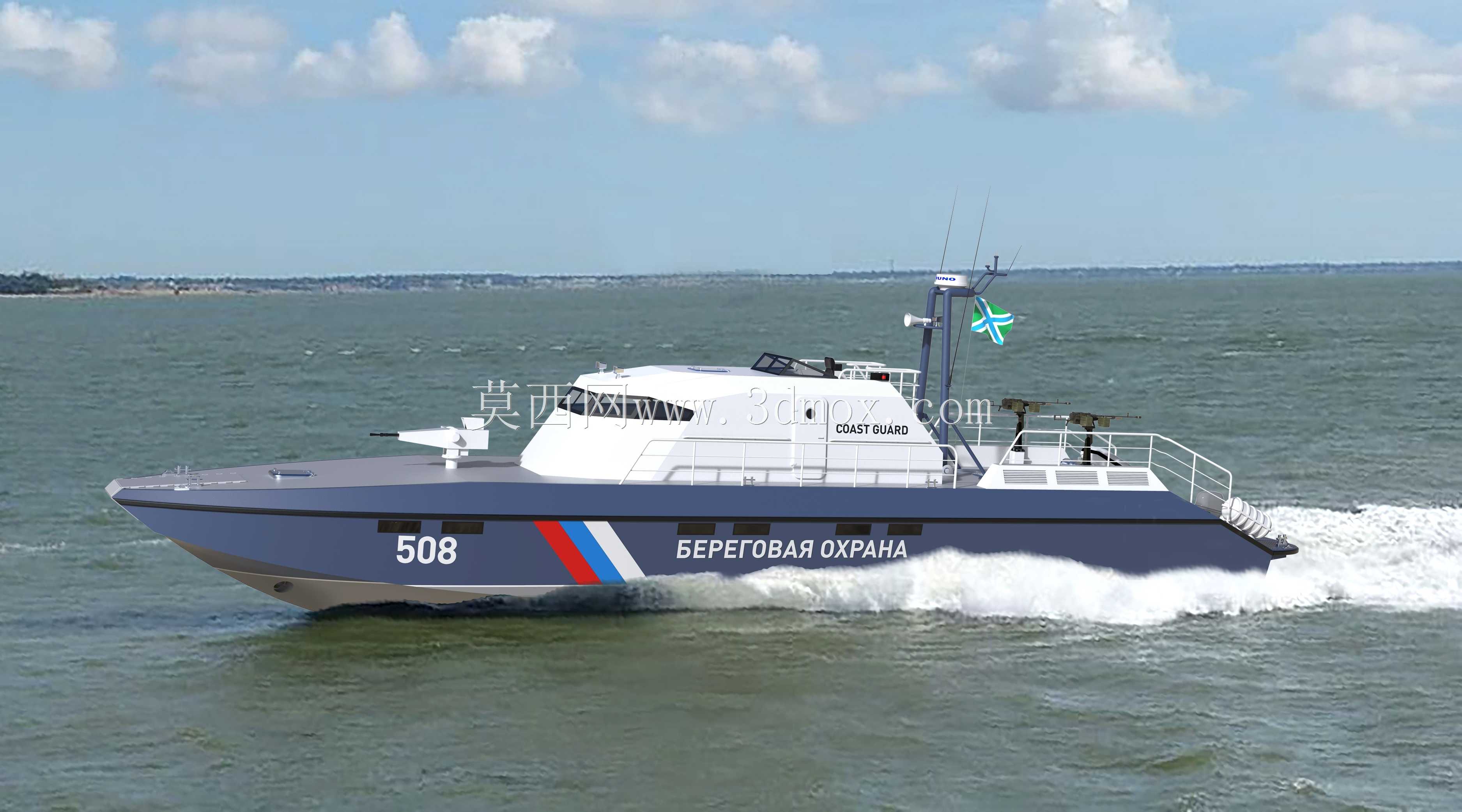

近岸高海况下的公务执法艇，最容易出现的问题就是上层建筑与主甲板衔接处的应力开裂，以及高速航行时飞溅水流对舷侧设备的冲蚀，这套模型在曲面设计阶段就把这些工况痛点揉进了每一段型线的调整里。艇首的折角线没有做生硬的直角过渡，而是顺着舷侧外飘的曲率做了渐变收窄，靠近水线的位置压出了一道很浅的压浪筋，不用额外加装防浪板就能把航行时的首波甩到舷外，不会顺着甲板倒灌进前甲板的作业区。主甲板边缘的栏杆基座没有直接焊在甲板平面上，而是顺着舷墙的弧度做了下沉式的预埋座，安装面和甲板曲面完全贴合，既不会因为焊接凸起积水锈蚀，也能避免高速航行时栏杆产生的紊流增大航行阻力。上层建筑的驾驶室挡风玻璃做了后倾12度的曲面拟合，玻璃边框和玻璃钢舱壁的衔接处做了连续的圆弧过渡，没有突兀的直角接缝，不光能减少风阻，雨天行驶时雨水也会顺着弧面快速滑落，不会在玻璃下缘积留水渍影响视线。舷侧的执法标识涂装区域特意留了平整的曲面段，没有顺着艇身的弧度做扭曲，后续粘贴标识或者刷涂舷号的时候不用额外做曲面找平，标识边缘不会因为曲面变形出现翘边。艇尾的尾板区域做了内凹的弧形设计，挂机安装座的贴合面和尾板曲面完全匹配，安装外挂动力的时候不会出现安装间隙，能避免航行时的振动导致尾板螺栓松动。上层建筑顶部的天线基座、警灯安装位都做了局部的加厚凸台，凸台边缘和周围曲面做了顺滑的G2连续过渡，不会因为应力集中在长期振动下出现裂纹。舷侧的系缆桩位置特意避开了折角线的应力集中区，安装座的底部和甲板曲面做了一体化的过渡圆角，缆绳牵拉的时候受力能均匀分散到甲板结构上，不会出现局部变形。就连艇身侧面的防撞条安装槽，也顺着艇身的曲率做了等深度的凹槽设计，安装橡胶防撞条的时候能完全贴合，不会出现局部凸起或者凹陷，靠泊的时候防撞条能均匀承受碰撞力，不会因为局部贴合不实导致艇身外壳被磕碰掉漆。
