microbit开源编程开发板结构设计

项目分类:通讯工具类 发布时间:2021-03-10 ID:123825
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计
  • microbit开源编程开发板结构设计

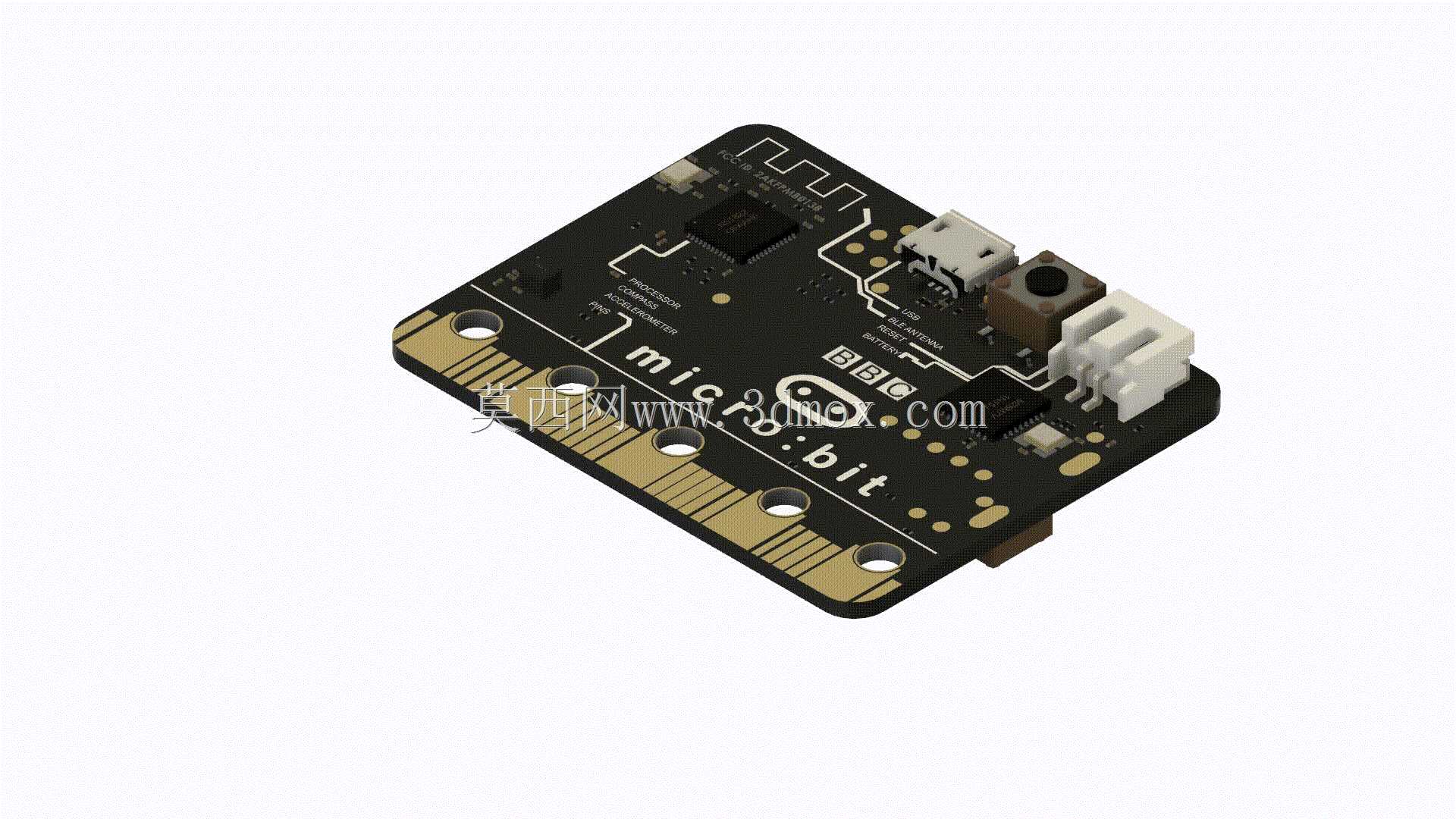

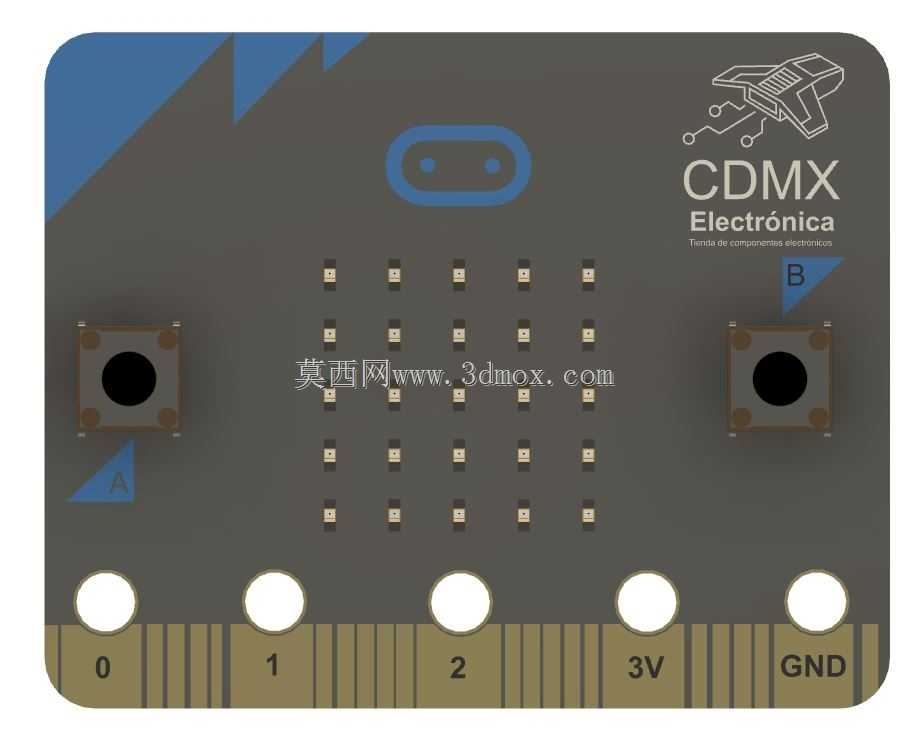

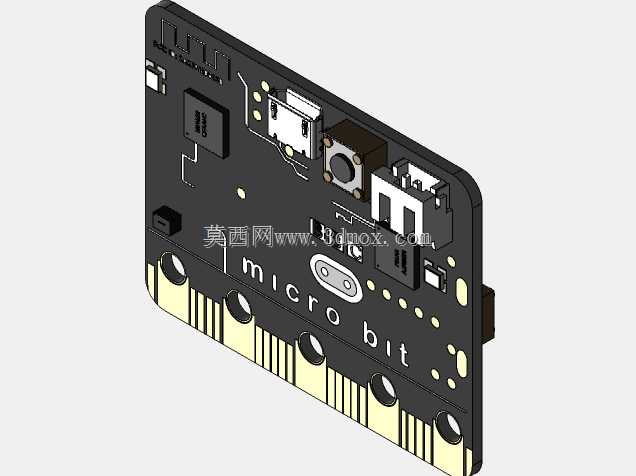

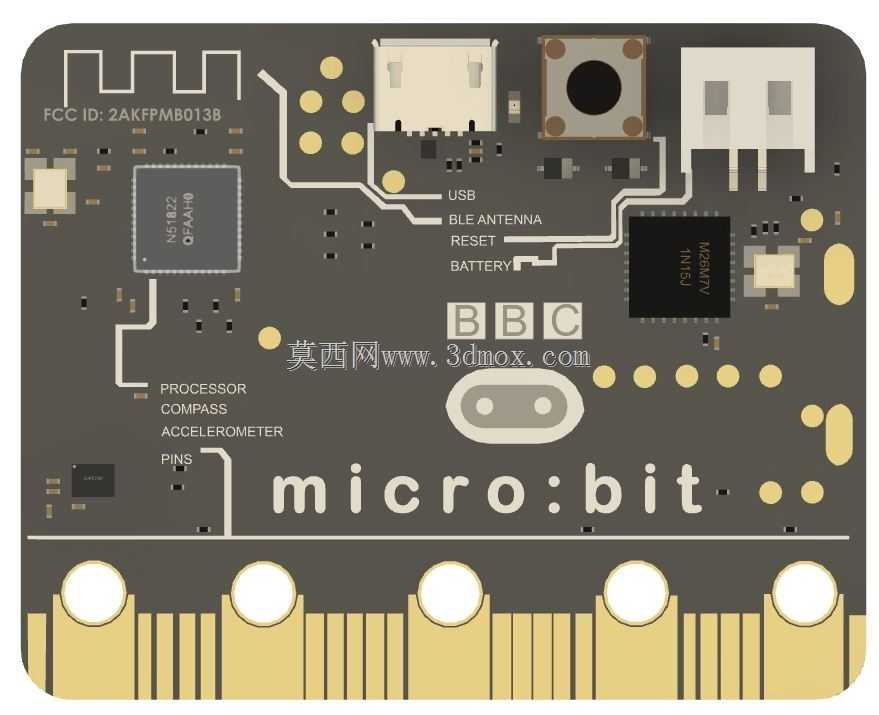

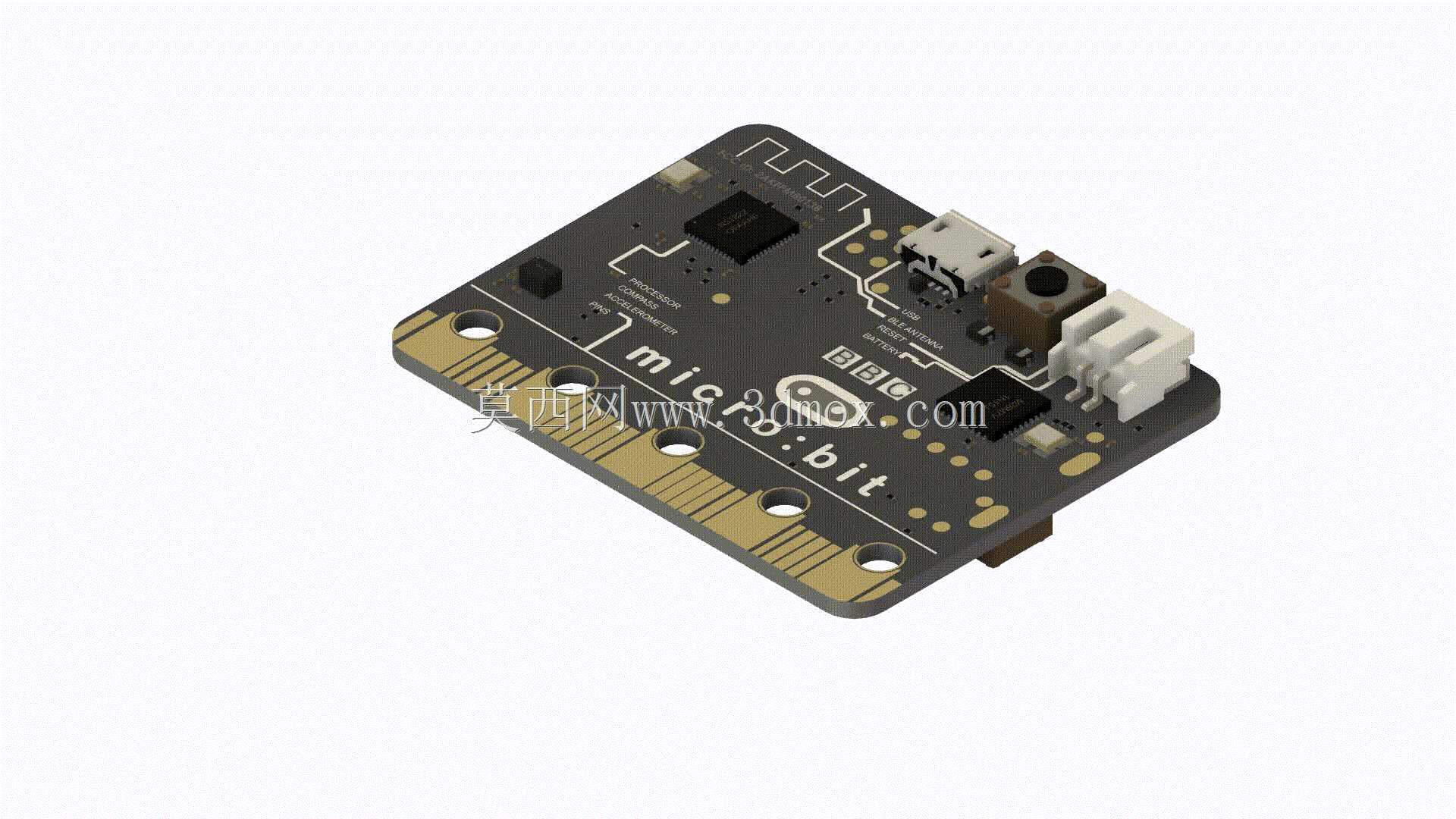

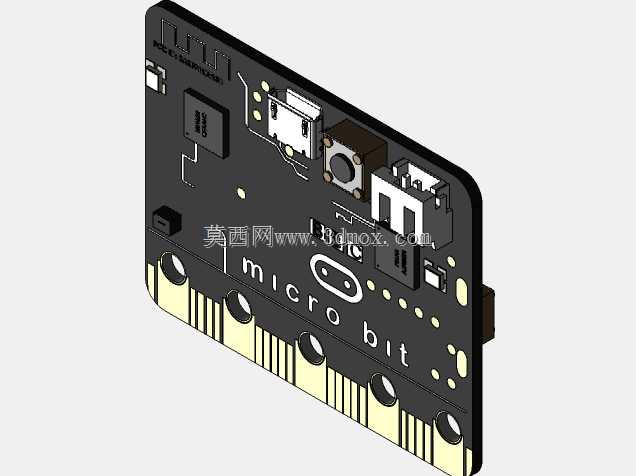

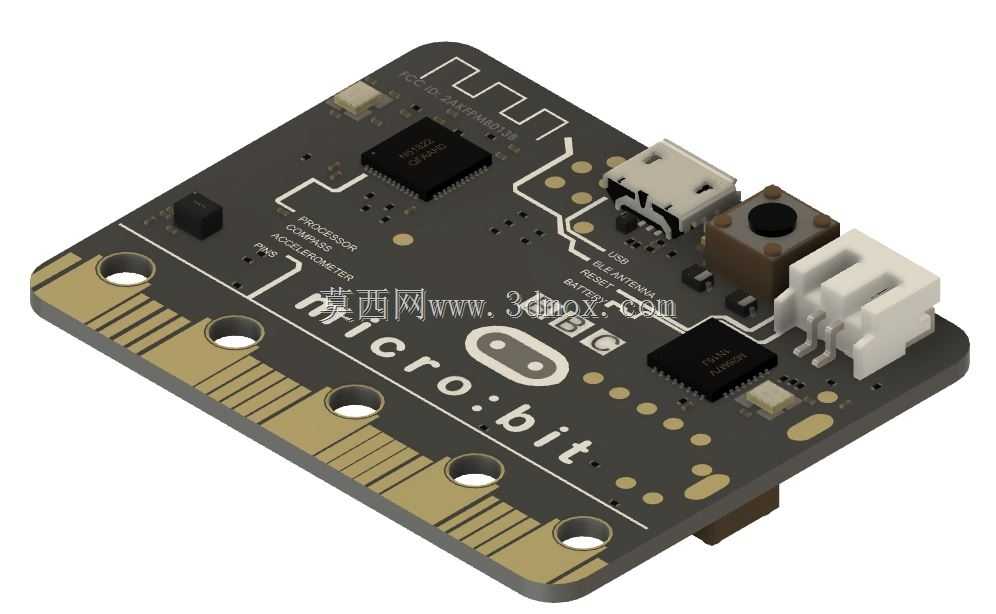

面向青少年编程实训的开源开发板,结构设计要兼顾新手操作容错率与元件防护需求,板载金手指边缘做了0.3mm的圆角倒边处理,避免学生插拔时被毛刺划伤,也减少反复插拔对接扩展板时的镀层磨损。板上的USB接口、电池座接口都做了下沉式定位槽设计,接口本体比PCB板面低0.2mm,插接线材时不会因为侧向受力扯松焊盘,哪怕学生操作时用力歪斜,外力也会先被定位槽的环氧板侧壁承接,不会直接作用在焊点上。板载的两个功能按键做了凸点防滑纹理,键帽高度比周边元件高1.5mm,按压行程控制在0.8mm,既保证按压反馈清晰,又不会因为突出过多被意外磕碰触发。5x5的LED矩阵区域做了阻焊层哑光处理,减少环境反光干扰,学生在不同光线环境下都能清晰识别点阵显示内容,每个LED焊盘都做了泪滴补强,哪怕学生拿着板子随意晃动摔落,也不容易出现焊盘脱落的问题。板边的四个固定孔做了金属化包边处理,配合M2螺丝固定在亚克力外壳或者实训台架上时,不会因为反复拆装拧动螺丝造成PCB基材分层,孔位公差控制在±0.05mm,和市面上通用的microbit扩展外壳完全适配,不需要额外修磨孔位。板上的主控芯片、加速度计、磁力计这些贴片元件都做了点胶加固,芯片边缘和PCB板面之间填充了低应力uv胶,应对实训场景下的频繁移动、轻微摔落都不会出现元件虚焊移位。电源路径的走线做了加宽处理,能承受外接电池组的瞬时电流波动,不会因为学生接反电池瞬间的大电流烧断走线,板上的复位按键特意放在边角凹陷位置,正常握持时不会误触,需要复位时用指尖就能轻松按到。金手指区域的镀层做了加厚处理,耐磨次数比普通PCB板高三倍,应对学生反复插拔扩展模块的使用场景,长期使用也不会出现接触不良的问题。
