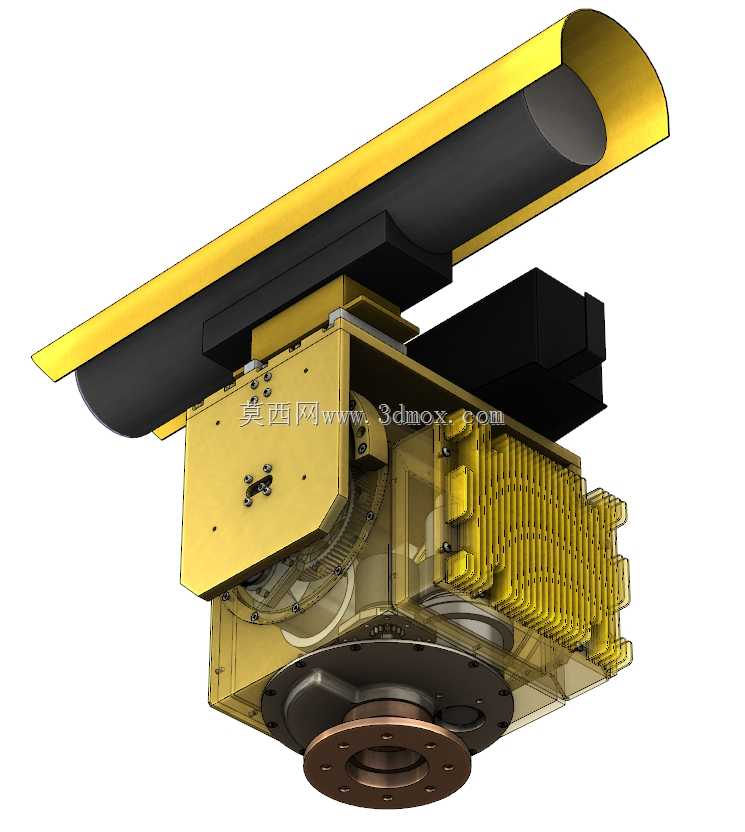

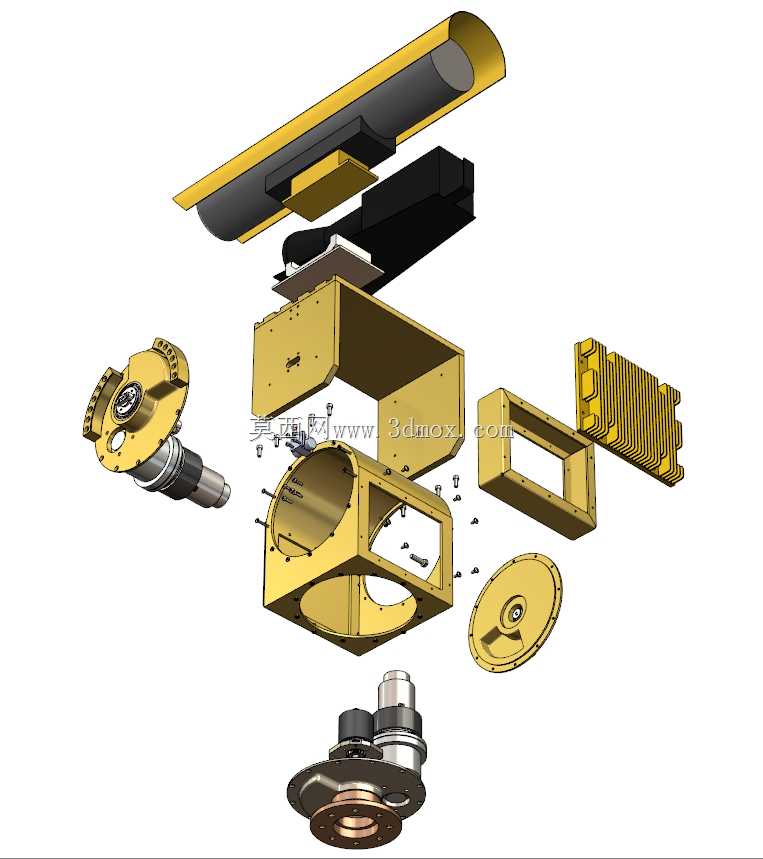

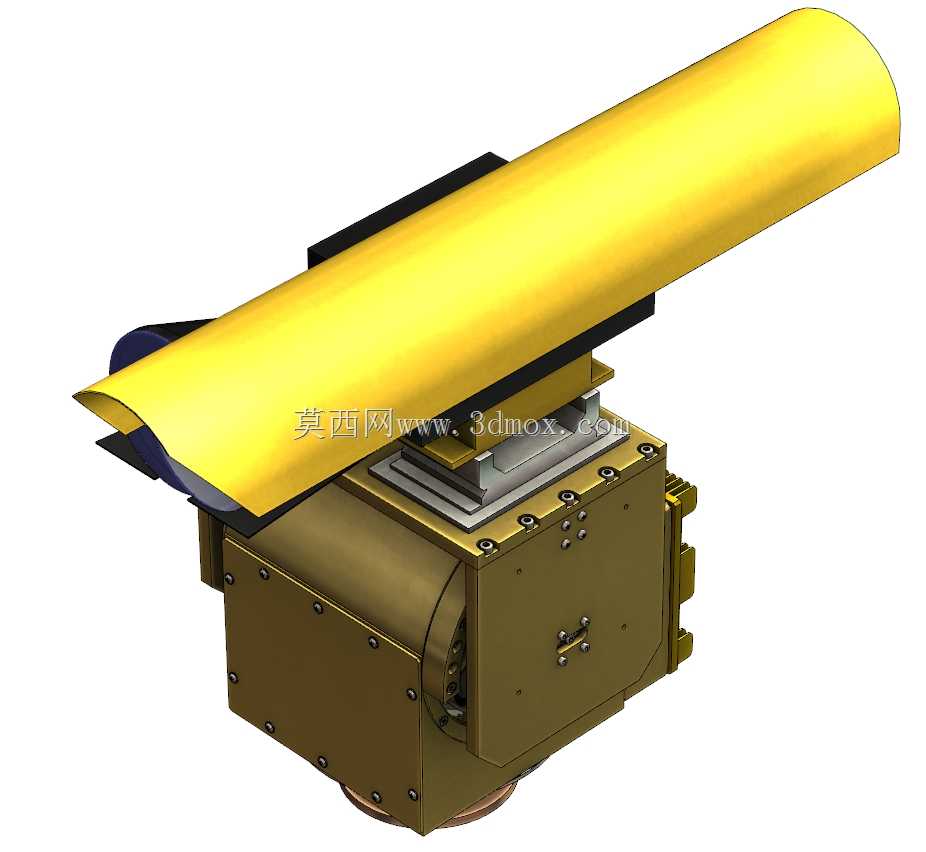

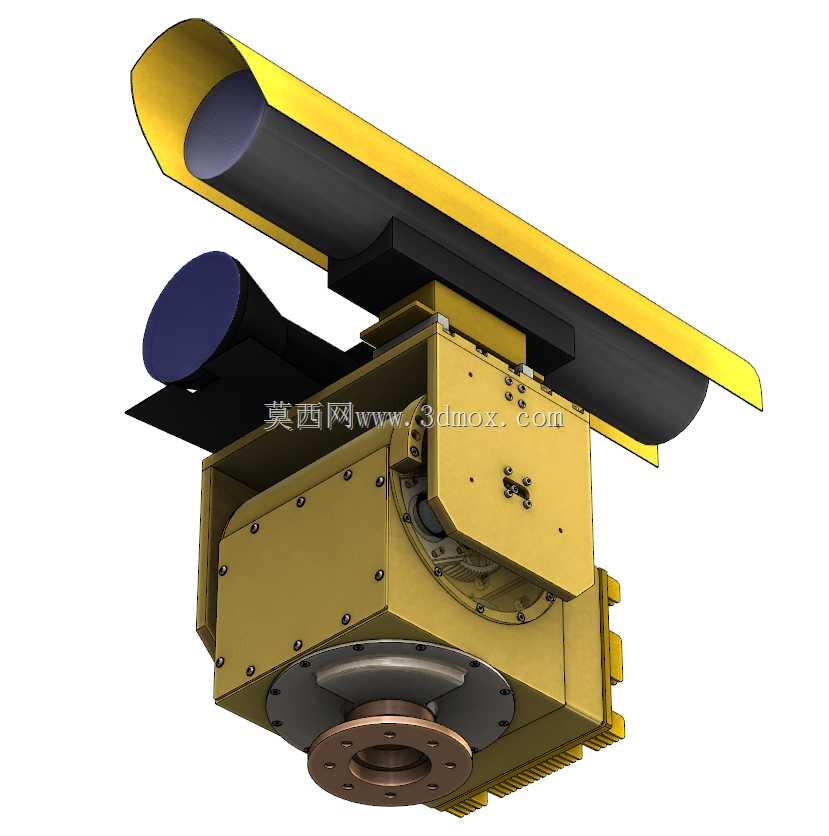

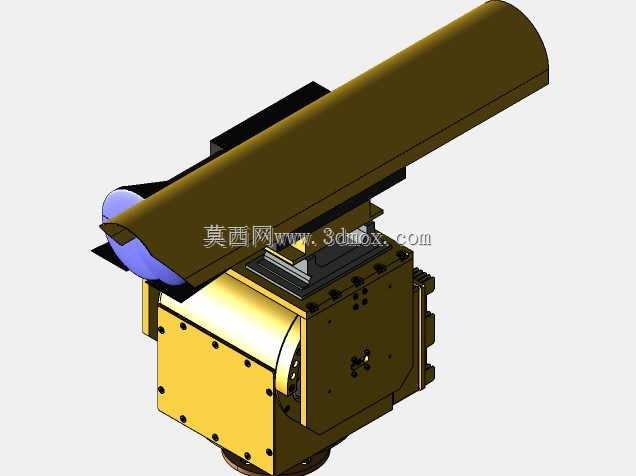

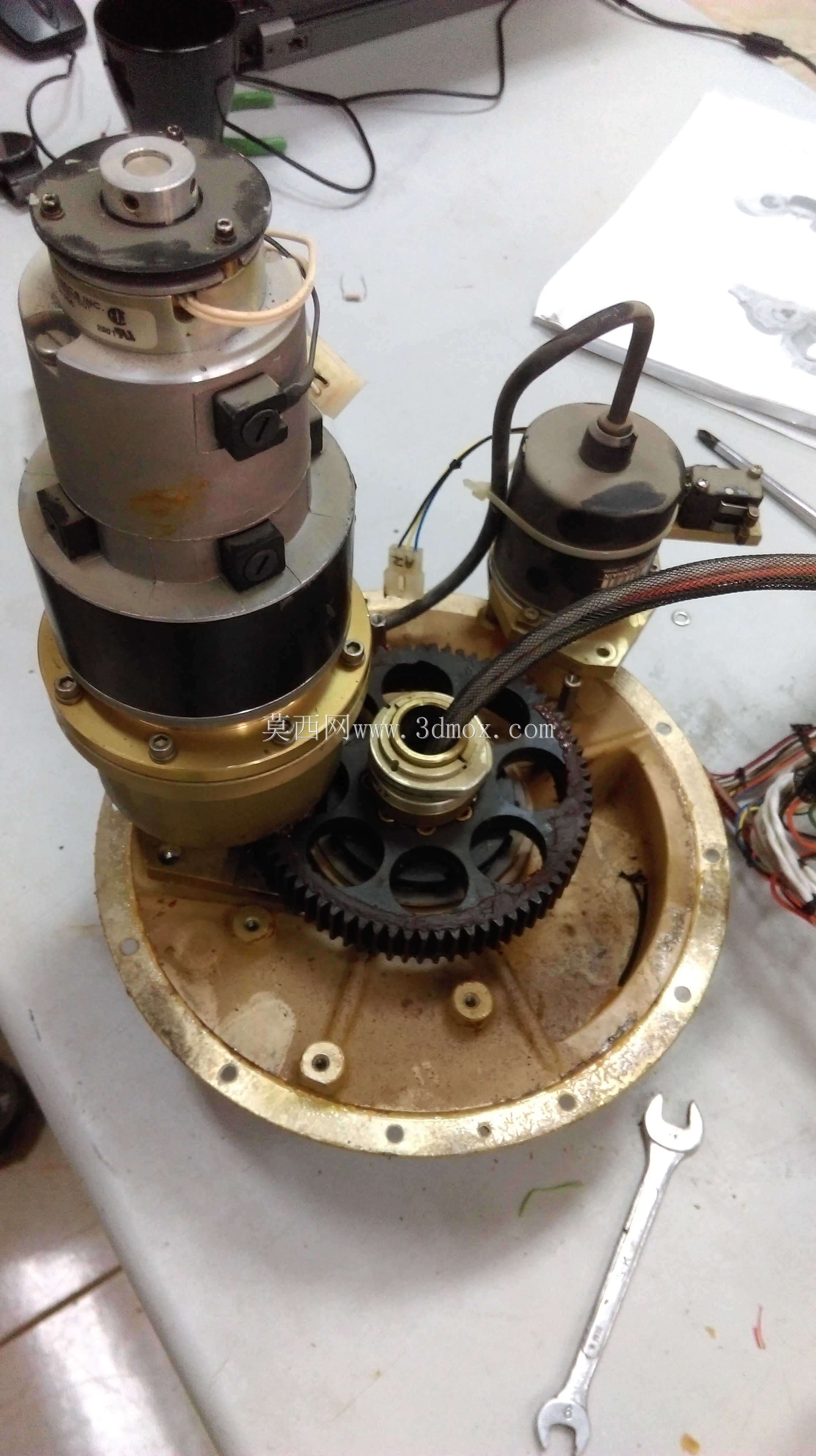

沿海岸防红外侦测雷达云台结构

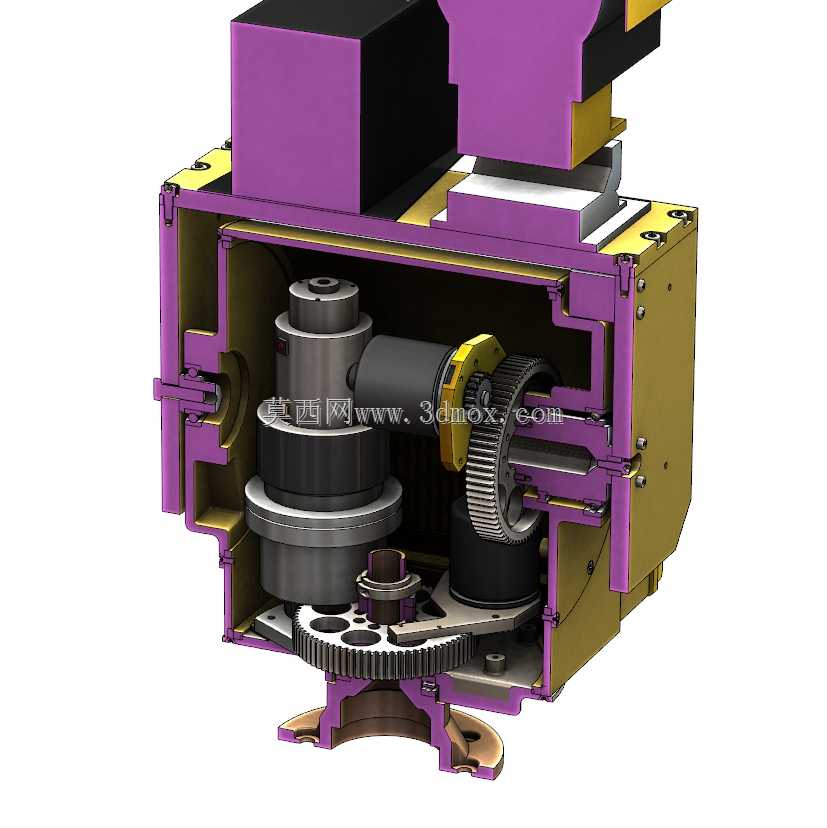

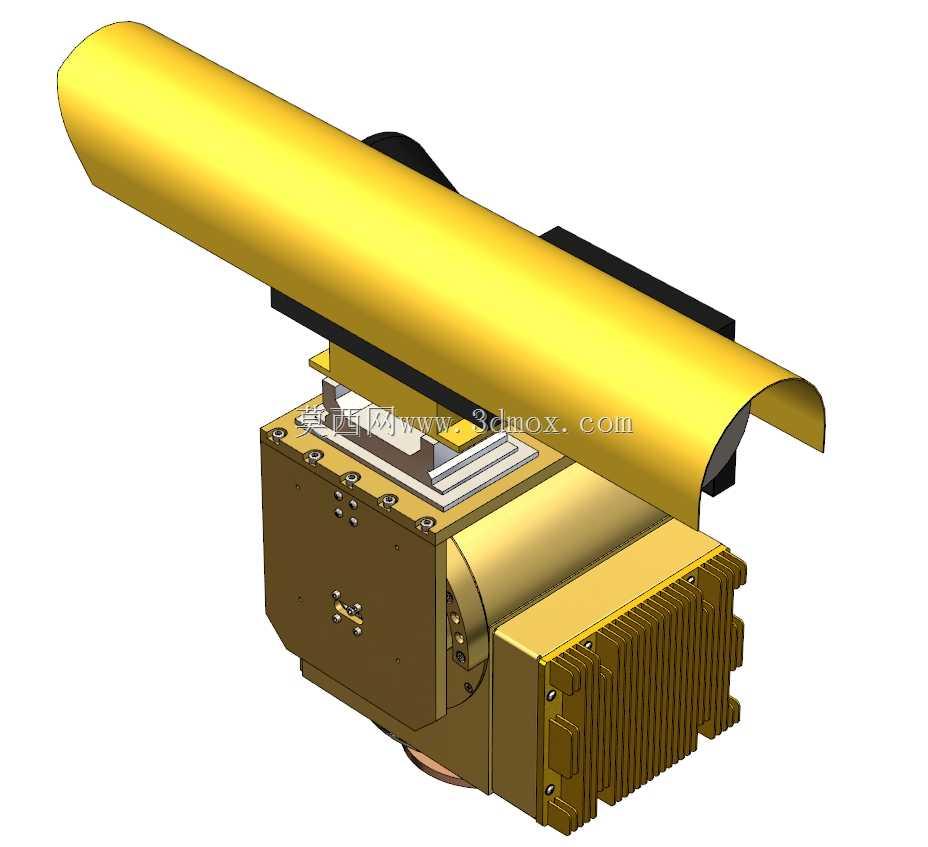

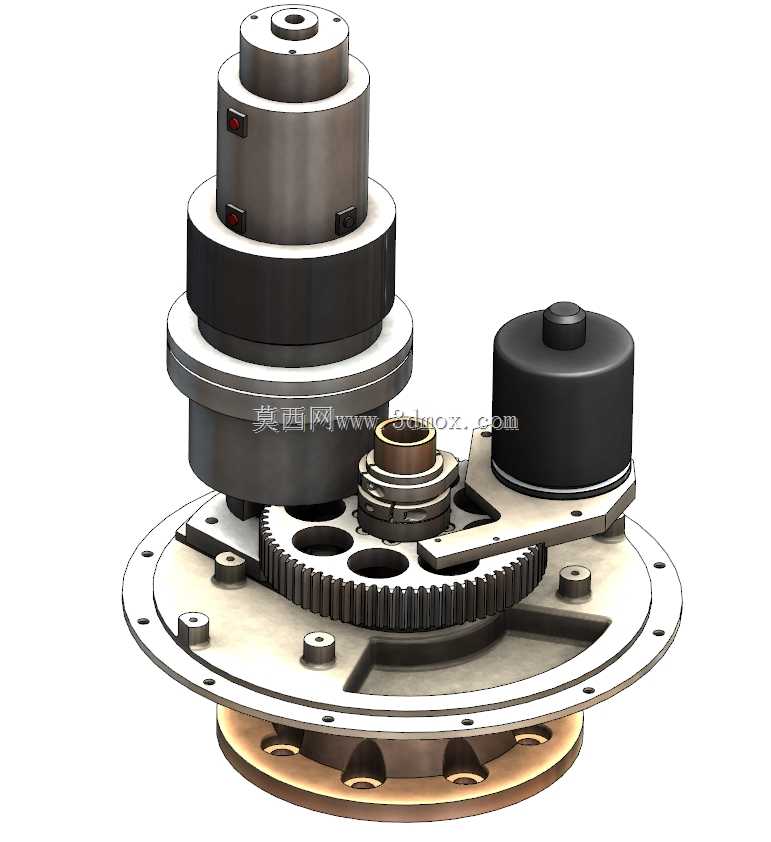

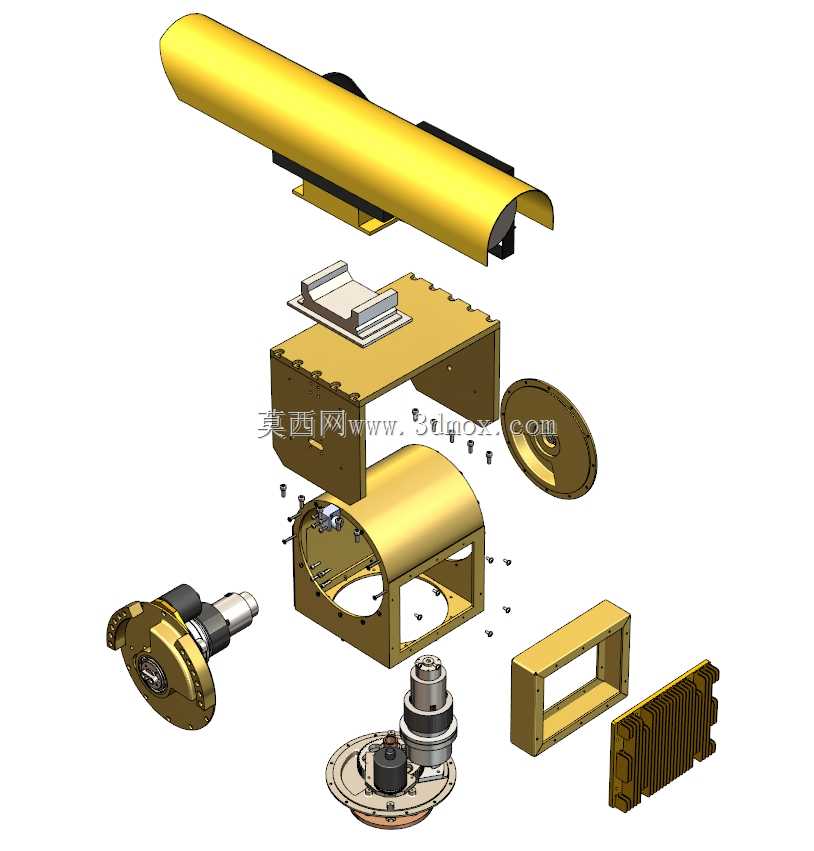

沿海高湿高盐雾的部署环境，对雷达云台的密封性能与转动副耐蚀性提出了近乎苛刻的要求，常规民用云台的橡胶密封圈在盐雾侵蚀下三个月就会出现开裂渗水，内置的光电编码器也会因凝露出现信号跳变。这套结构在转动衔接处采用了多重迷宫密封搭配氟橡胶静圈的组合，迷宫槽的弯折角度特意设计为127度，既能阻挡盐雾颗粒直接侵入，又不会给俯仰转动带来额外阻尼，底部法兰的安装面做了0.02mm的平面度公差控制，配合不锈钢钝化处理的紧固件，即使长期暴露在海边季风环境中，也不会出现连接面缝隙渗蚀的问题。俯仰舱体的散热鳍片没有采用常规的等距排布，靠近红外相机热源的位置鳍片密度提升了40%，鳍片边缘做了R0.8的圆角处理，避免海边强风裹挟的沙粒在棱角处堆积造成散热效率衰减，鳍片与舱体的衔接处采用一体化铣削成型，没有拼接缝隙，从根源上杜绝了盐雾渗入内部电路的可能。顶部的雷达天线外罩采用了曲面渐变的壁厚设计，迎风面壁厚3mm，背风面逐步收薄到1.8mm，既保证了强风下的结构强度，又尽可能降低了整体重量，减轻俯仰轴的负载。俯仰轴的轴承选用了带双面铁封的深沟球轴承，装配时在轴承间隙填充了低温耐盐雾的特种润滑脂，轴端的密封端盖特意预留了0.1mm的泄压间隙，平衡舱体内外温差带来的气压差，避免出现呼吸效应把潮湿空气吸入舱内。舱体内部的编码器安装座做了偏心调节结构，装配时可以微调编码器与转轴的同轴度，把信号误差控制在0.01度以内，电机输出端与减速箱的衔接处采用了无键的胀紧连接，避免键槽长期受交变载荷出现磨损旷量，即使在-30℃到60℃的宽温域环境下，也能保持稳定的传动精度。
