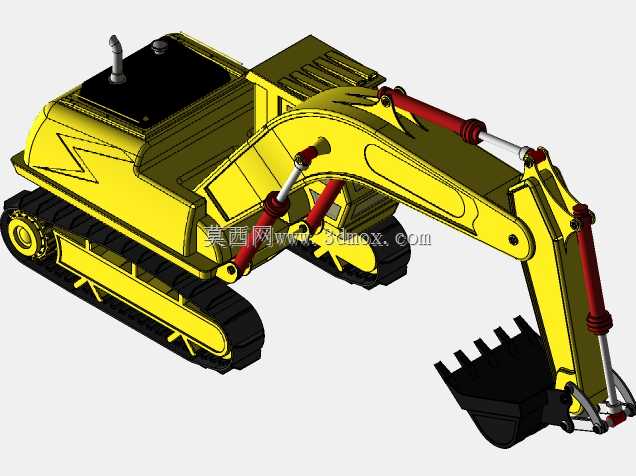

履带式液压挖掘机械结构设计

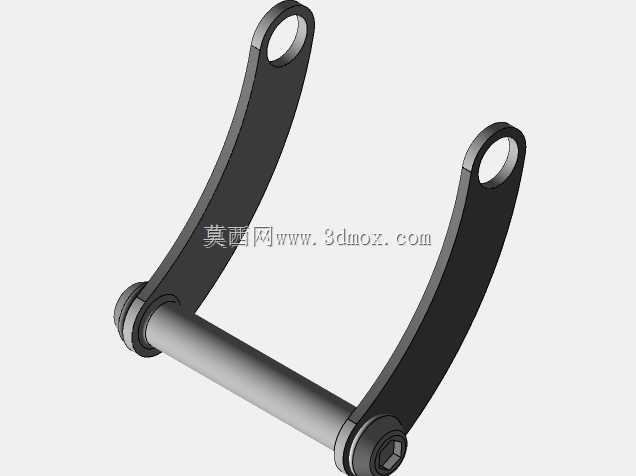

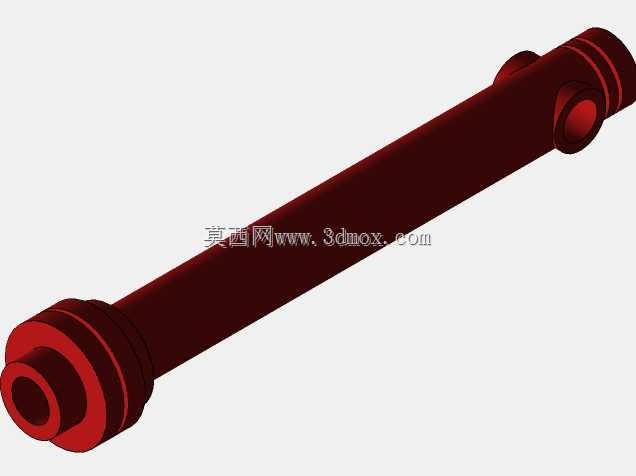

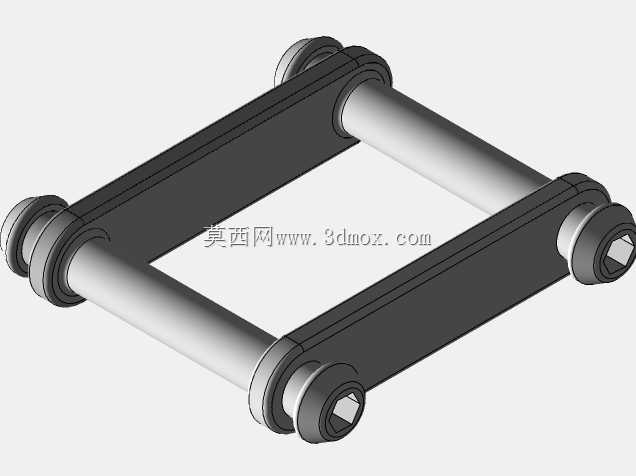

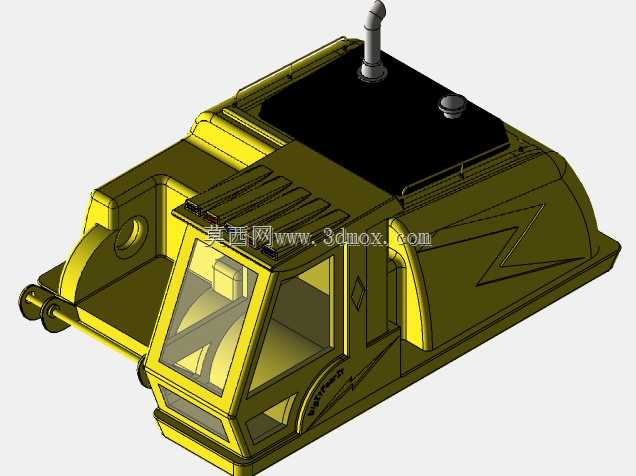

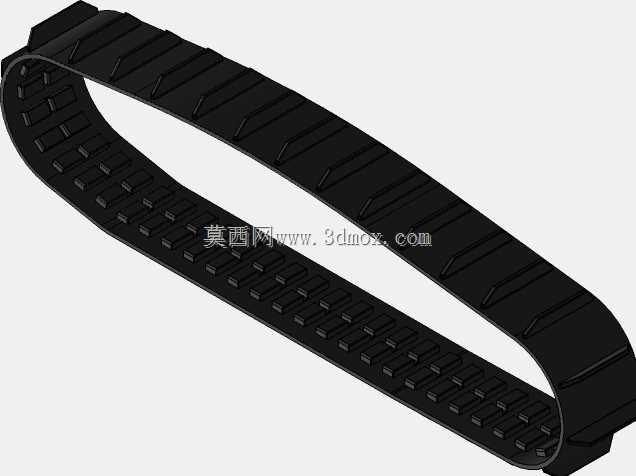

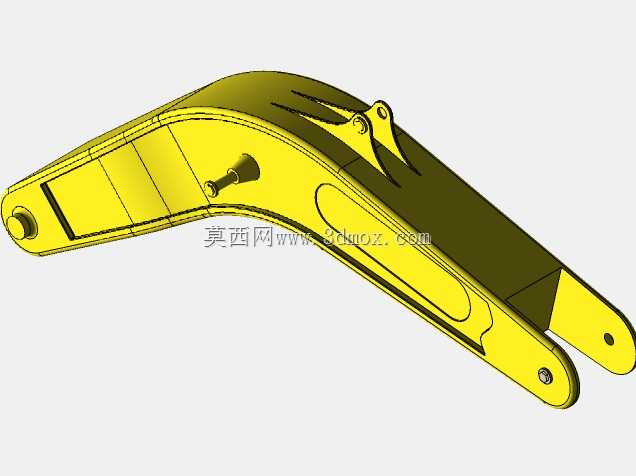

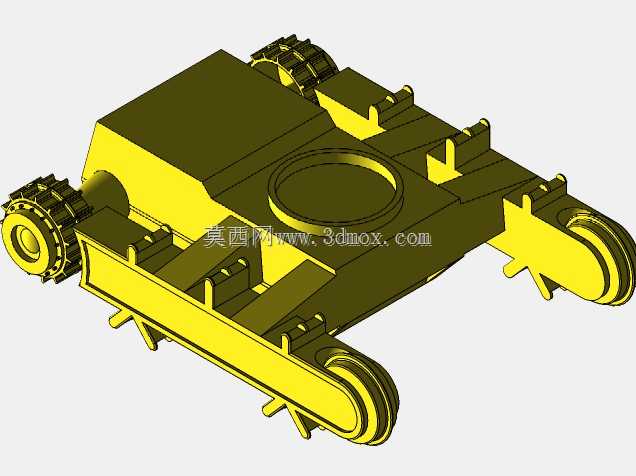

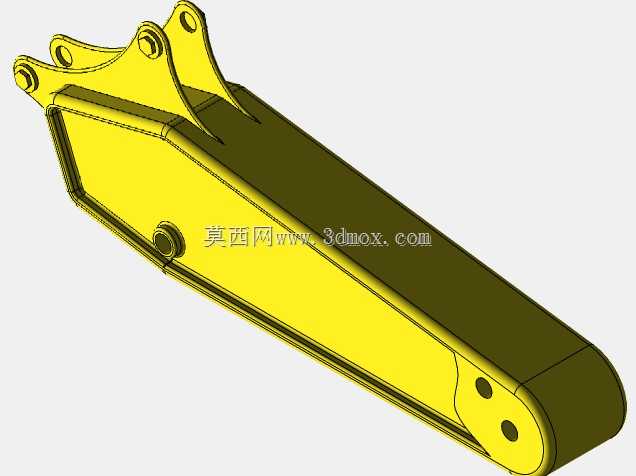

履带式挖掘设备在松软泥泞工况作业时，底盘接地比压的控制直接决定设备通过性，这套设计里履带板的接地筋条做了非等距排布，靠近驱动轮位置的筋条间距收窄12%，能减少转向时履带板对泥层的剪切破坏，避免履带打滑陷车。行走架的侧梁采用变截面箱型结构，在支重轮安装位局部加厚6mm，既抵消重载作业时的侧向弯矩，又不会让底盘整体重量过度攀升。动臂与斗杆的铰接点位置做了偏移处理，铰点中心相对动臂腹板中心线外移3mm，给液压油缸的铰接销轴预留了足够的拆装空间，现场维护时不用额外拆解周边护板就能抽出销轴更换密封件。铲斗的斗唇采用弧形过渡设计，斗齿安装座与斗唇的焊接坡口开成双面V型，焊后打磨余高控制在1.5mm以内，减少挖掘时斗体与物料的摩擦阻力，粘湿物料作业时不容易出现斗内积料的情况。液压管路的排布沿着动臂腹板的内侧走线，管卡采用橡胶衬垫的抱箍结构，每间隔280mm设置一处固定点，动臂举升回落时管路不会与结构件发生硬摩擦，也不会因为管路晃动产生接头松动漏油的隐患。发动机舱的上盖板做了冲压加强筋，筋条走向顺着舱内散热气流的方向排布，既提升盖板的抗形变能力，还能引导散热气流顺着筋条流向舱外，降低舱内的热积聚。驾驶室的安装底座设置了三级减震胶垫，胶垫的硬度按上下中位置做了差异化匹配，上部胶垫邵氏硬度45度过滤高频振动，下部胶垫邵氏硬度60度承载整机重量，作业时驾驶室的振动幅度能控制在合理区间，长时间操作不会产生过度疲劳。履带张紧装置的调节行程预留了25mm的冗余量，履带磨损伸长后不用拆卸履带板就能完成张紧度调节，野外作业时的维护效率提升明显。斗杆前端的连杆机构做了等强度设计，连杆的截面尺寸按受力云图做了渐变处理，受拉侧厚度比受压侧大2mm，在满足挖掘力要求的前提下，连杆整体重量比等截面设计轻了1.8kg。
