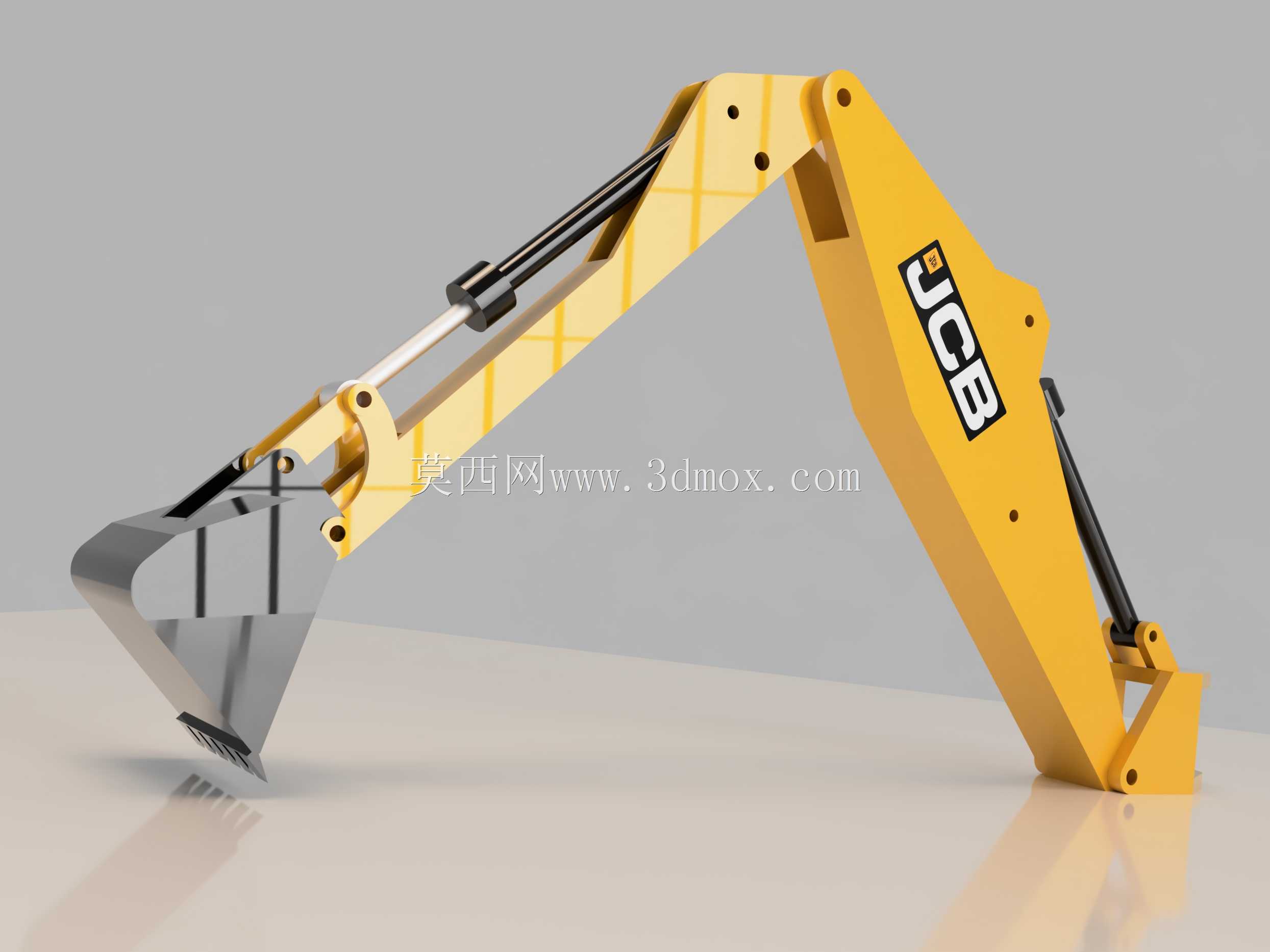

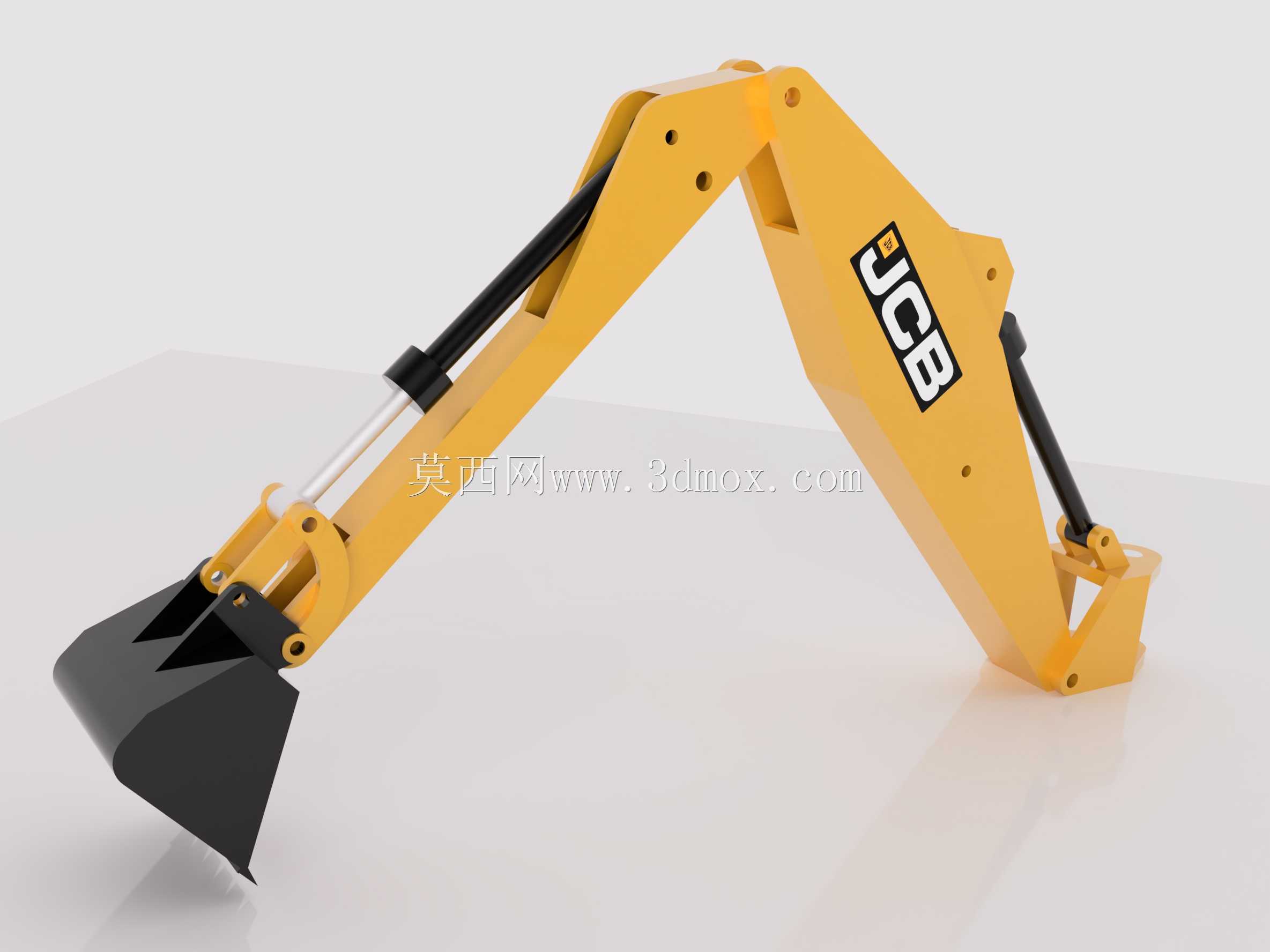

JCB反铲工程机械作业装置结构设计

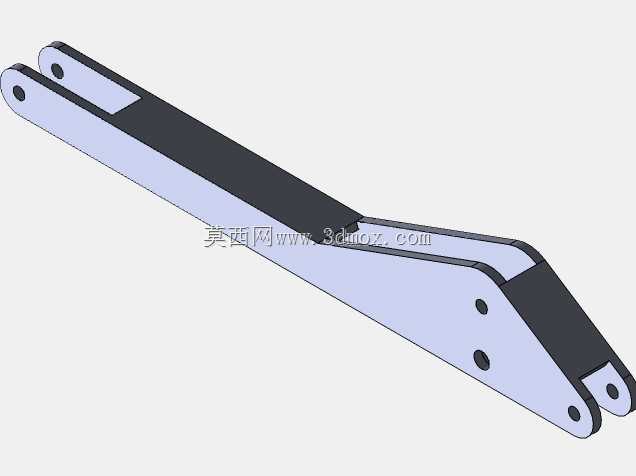

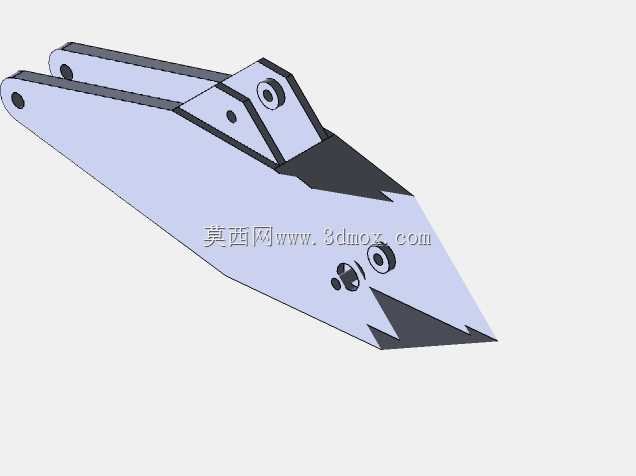

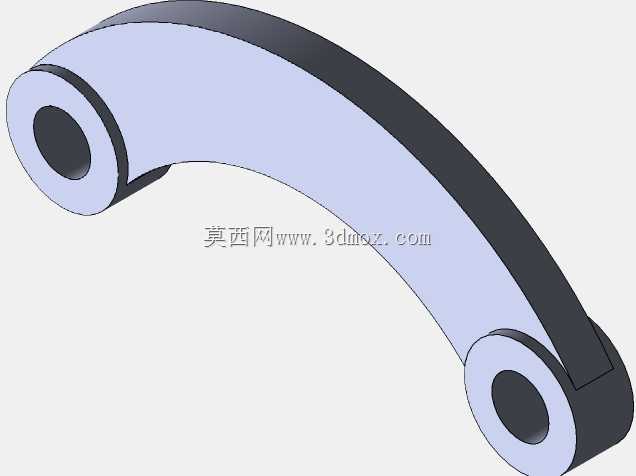

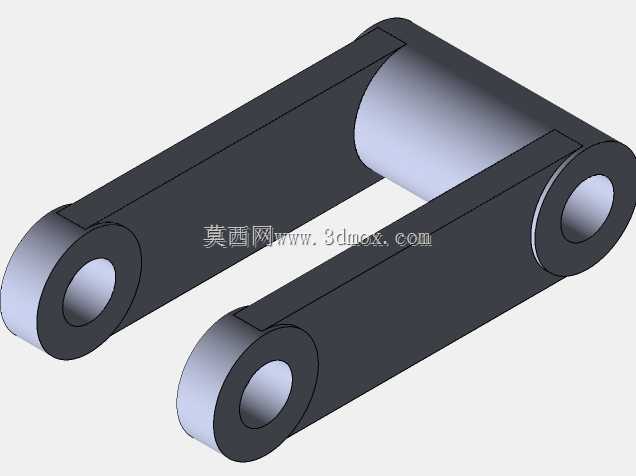

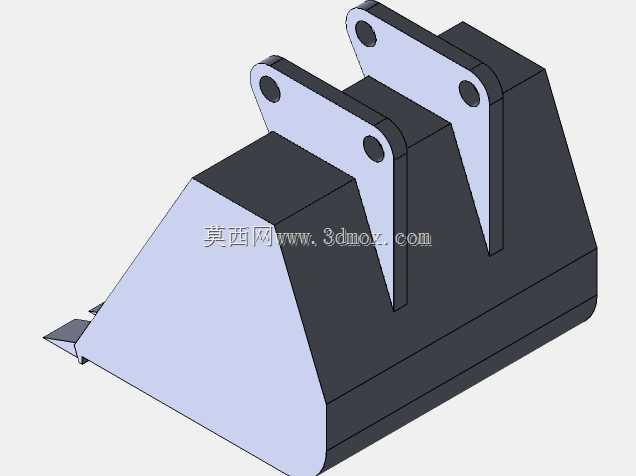

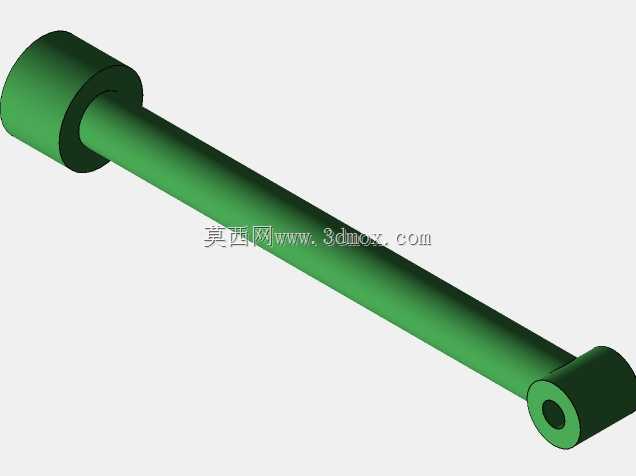

土方作业现场里反铲装置常因偏载冲击出现铰点旷量、斗杆形变的问题，这套JCB反铲的结构设计从加工适配的角度做了全链路的细节打磨。铲斗切削刃的堆焊层预留了3mm的机加工余量，避免现场焊接后刃口平面度超差导致的切入阻力陡增，斗齿座的安装孔采用了同轴度0.02mm的配做工艺，替换齿件时无需额外修磨就能直接压装，减少工地现场的停机维护时长。斗杆与动臂的连接铰点处，特意将衬套压装孔的内壁做了网状储油槽设计，普通光面孔衬套在连续8小时作业后润滑脂会被挤压流失，网状槽能留存30%以上的润滑介质，铰点磨损速率降低近四成。动臂的箱型结构焊缝避开了应力集中的弯折区域，所有焊缝交接处都做了圆弧过渡处理，下料时就预留了焊接收缩余量，组焊后无需大量矫形就能保证两侧耳板的平行度公差，后续镗孔工序不用二次找正，加工效率提升明显。铲斗侧刃的倒角角度做了反复调整，15度的倒角既不会削弱刃口结构强度，又能在挖掘黏土层时减少侧壁黏土附着，避免斗体负载额外增加。斗杆油缸的安装座采用了分体式镶套结构，油缸销轴出现磨损时只需更换镶套即可，不用整体切割更换安装座，大幅降低后期维修成本。整个装置的连接销轴都做了表面淬火处理，硬度达到HRC45-50，同时销轴端部的挡圈槽位置做了退刀槽优化，避免挡圈安装时出现卡滞或受力崩裂的情况。液压管路的排布全部贴附在结构件的内侧凹槽内，管卡安装位提前在结构件上加工出螺纹底孔，不用现场焊接固定座，既避免焊接应力影响结构强度，也能防止作业时碎石磕碰管路造成泄漏。回转接头处的密封件安装槽做了公差收紧设计，压缩量控制在18%-22%之间，既保证密封性能不会出现内泄，又不会因为压缩量过大导致密封件过早老化失效。
