孔板结构天然气计量撬装管路装置

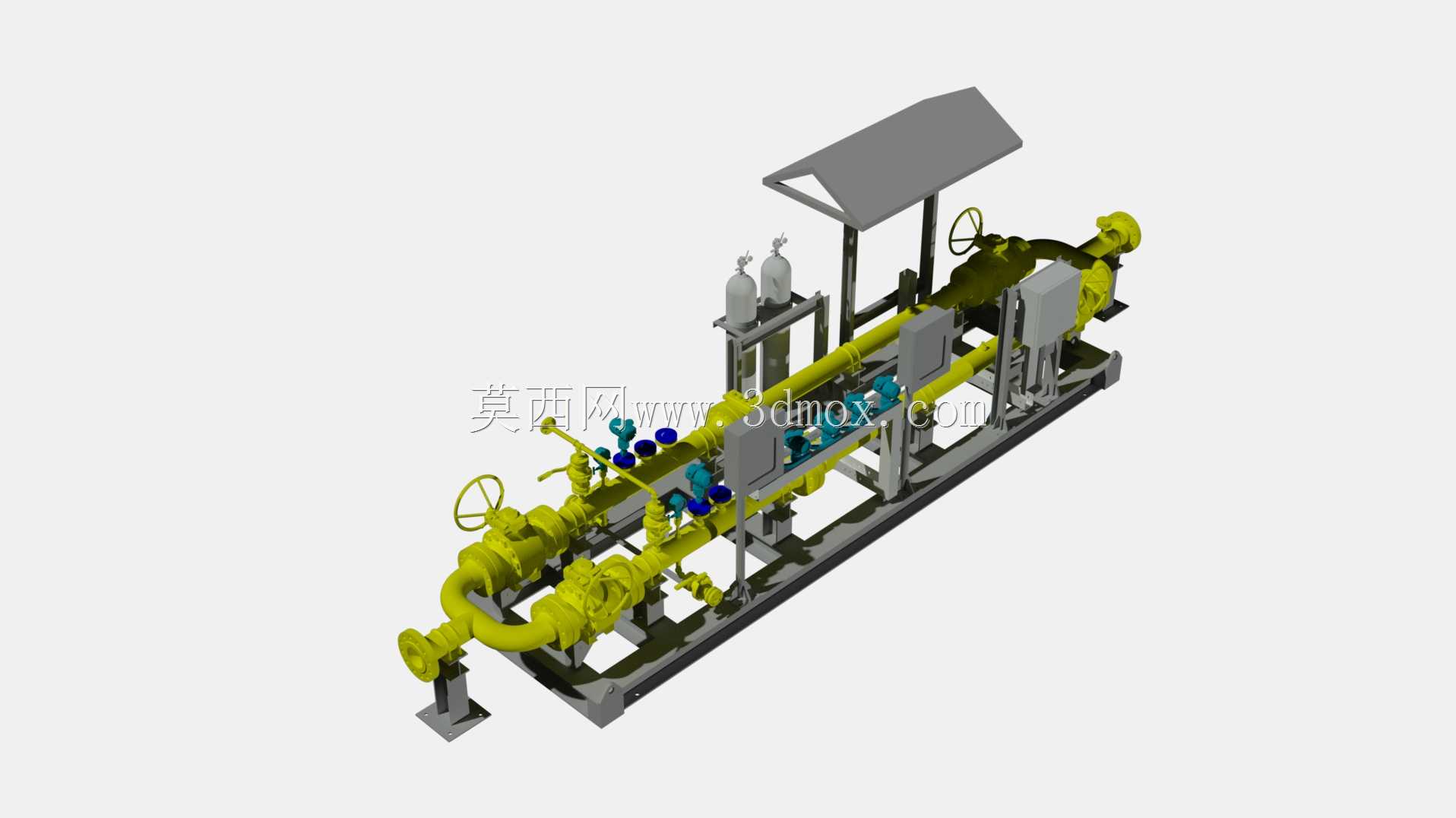

现场撬装管路的装配公差累积一直是油气计量场景的高频痛点，这套孔板计量撬的结构设计从根源上规避了现场组焊带来的形变偏差。撬座框架采用分段式槽钢焊接基准，所有管路接口的定位坐标提前在预装胎架上完成校准，黄色工艺主管路的弯头曲率与直管段长度严格匹配孔板流量计的前后直管段要求，避免流场扰动带来的计量误差。旁通管路的手轮操作位预留了足够的扳手操作空间，不会出现阀门安装后操作空间不足、无法全开全关的隐患。顶部遮阳挡雨的斜顶支架采用螺栓连接而非现场焊接，既方便运输过程中拆解降低整体高度，也避免焊渣飞溅损伤阀门密封面。管路上的取压部件与仪表安装座提前在工厂完成焊接与试压，现场只需要完成仪表接线与进出口法兰对接，大幅缩减现场施工周期。撬体底部的支脚高度经过适配调整，既满足现场排污管路的坡度要求，也预留了叉车搬运的插槽空间，不需要额外制作运输工装。阀门法兰的密封面采用凸面结构，配对的螺栓孔位做了错位防呆设计，现场安装时不会出现孔位对不齐强行撬装导致的密封垫压偏问题。管路上的蓝色仪表阀门采用成排布置，走线槽提前预埋在撬座框架内部，现场布线不会出现线缆杂乱缠绕在管路上的情况，后期维护时排查线路也更便捷。所有外露的转动手轮都做了防锈镀层处理，适配野外露天工况的长期使用需求，不会因为风吹雨淋出现手轮锈死无法操作的问题。撬体上的铭牌安装位预留了足够的观察空间，后期运维人员巡检时不需要俯身就能看清设备参数与流向标识。
