常压工况矩形甲醇储槽结构设计

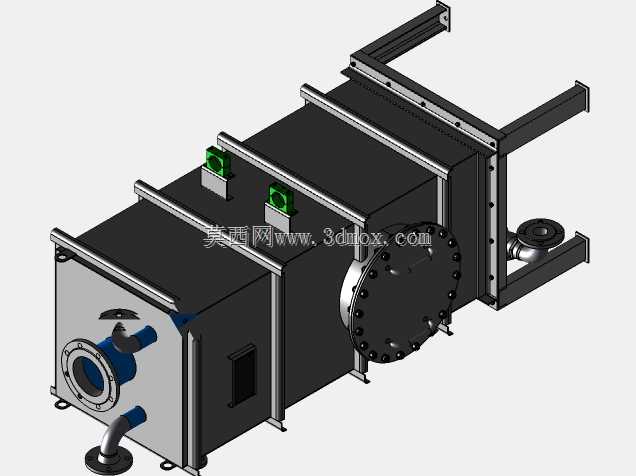

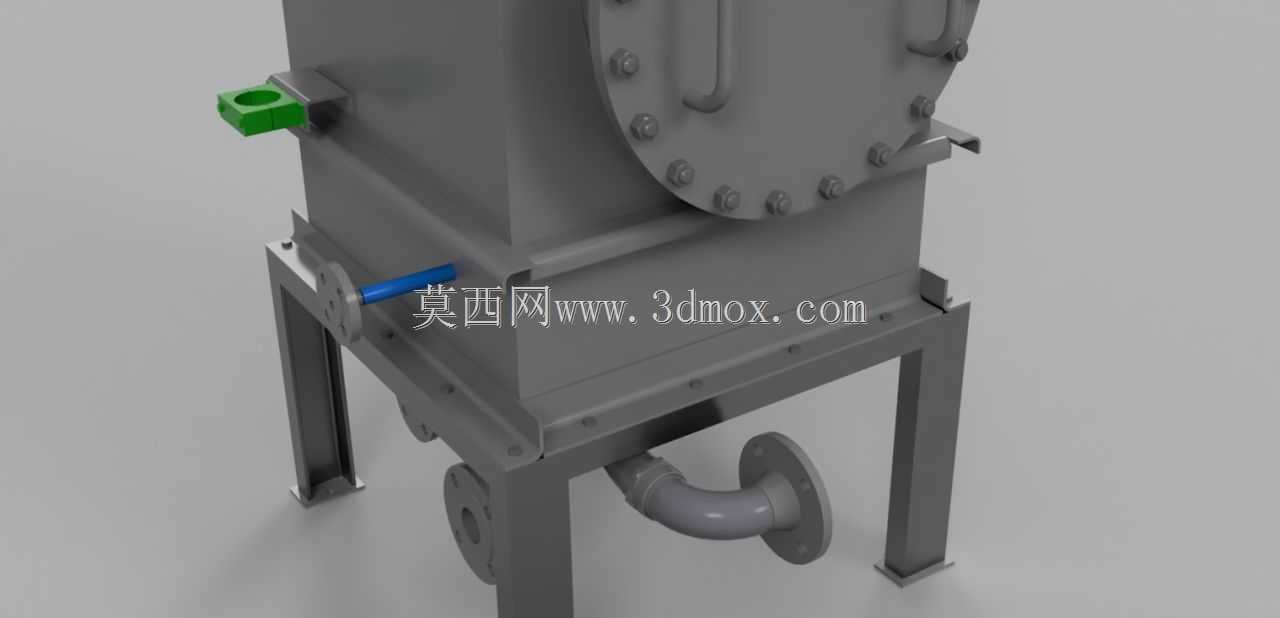

常压储槽现场安装最容易忽略的隐患，是槽体与支腿的连接刚性匹配问题，不少现场施工直接用螺栓将槽体侧壁固定在支腿上，忽略了槽体充液后的侧壁微变形量，长期运行后螺栓孔位置会出现应力集中，甚至撕裂侧壁板材。这款矩形甲醇储槽的结构设计里，特意在槽体底部设置了整圈承托底框，支腿直接与底框焊接固定，槽体自重与充液载荷全部通过底框均匀传递到支腿，完全避开了侧壁受力的问题，哪怕长期满载存储，侧壁板材也不会因为局部连接应力出现变形渗漏。槽体顶部的接口做了差异化管径设计，中心大口径法兰用于检修时进入槽内清理，侧边小口径法兰分别对应进料、排气与溢流管路，所有法兰的密封面都预留了3mm的机加工余量，现场配焊后可以再上机床精铣密封面，避免焊接变形导致的密封失效。侧壁的人孔采用了快开式压盖结构，压盖与槽体之间的密封槽做了梯形截面设计，适配丁腈橡胶垫片的压缩量，日常检修不需要完全拆卸所有螺栓，松开锁紧件就能转动压盖开启，比传统螺栓全拆的人孔结构节省七成以上的检修时间。槽体外部的加强筋没有采用满焊工艺，而是间隔50mm做段焊，既保证了加强筋的刚性支撑作用，又避免了满焊带来的板材热变形，毕竟矩形储槽的板材平整度直接影响密封性能，焊接热输入量的控制是加工过程中最需要把控的环节。底部的排污接口设置在槽体底面向排污口倾斜的最低点位置，槽体内壁的转角处都做了R10的圆弧过渡，不会残留积液死角，排放甲醇时可以完全排净，避免残留积液长期沉积腐蚀槽壁。侧边的液位计接口做了上下同轴度公差控制，两个接口的中心距偏差控制在0.5mm以内，现场安装玻璃管液位计的时候不需要额外修配接口，直接就能装上密封。支腿底部预留了地脚螺栓安装孔，孔位做了长圆孔设计，适配现场安装时的基础位置偏差，不需要二次扩孔就能完成固定。槽体顶部的吊耳设置在重心对称的四个位置，吊装时钢丝绳的受力方向与支腿传力路径重合，不会因为吊装受力导致槽体变形，吊耳与槽体的连接位置还加了补强板，哪怕满载吊装也不会出现吊耳撕裂的问题。
