集装箱式滑动压力分离装置结构设计

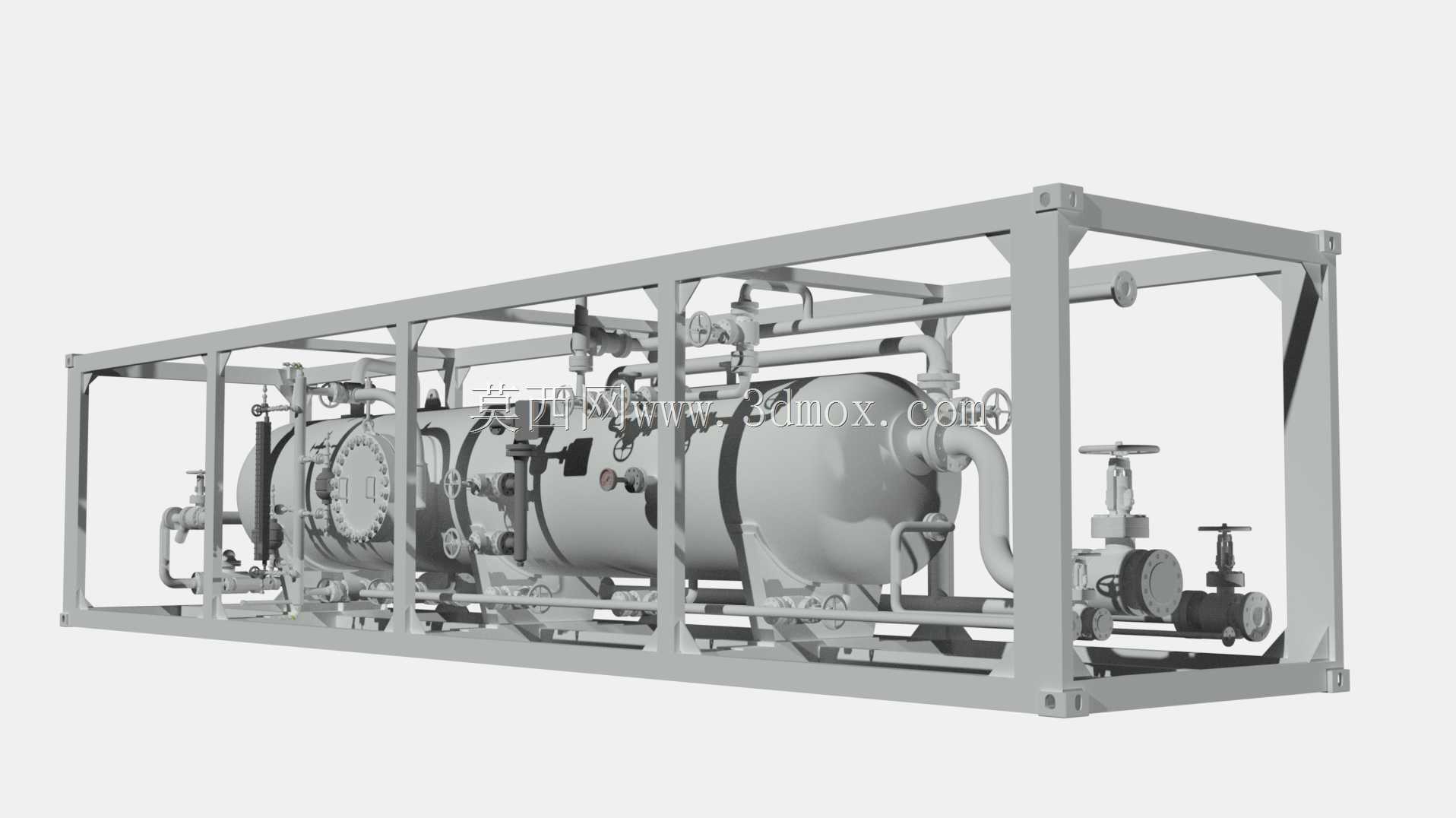

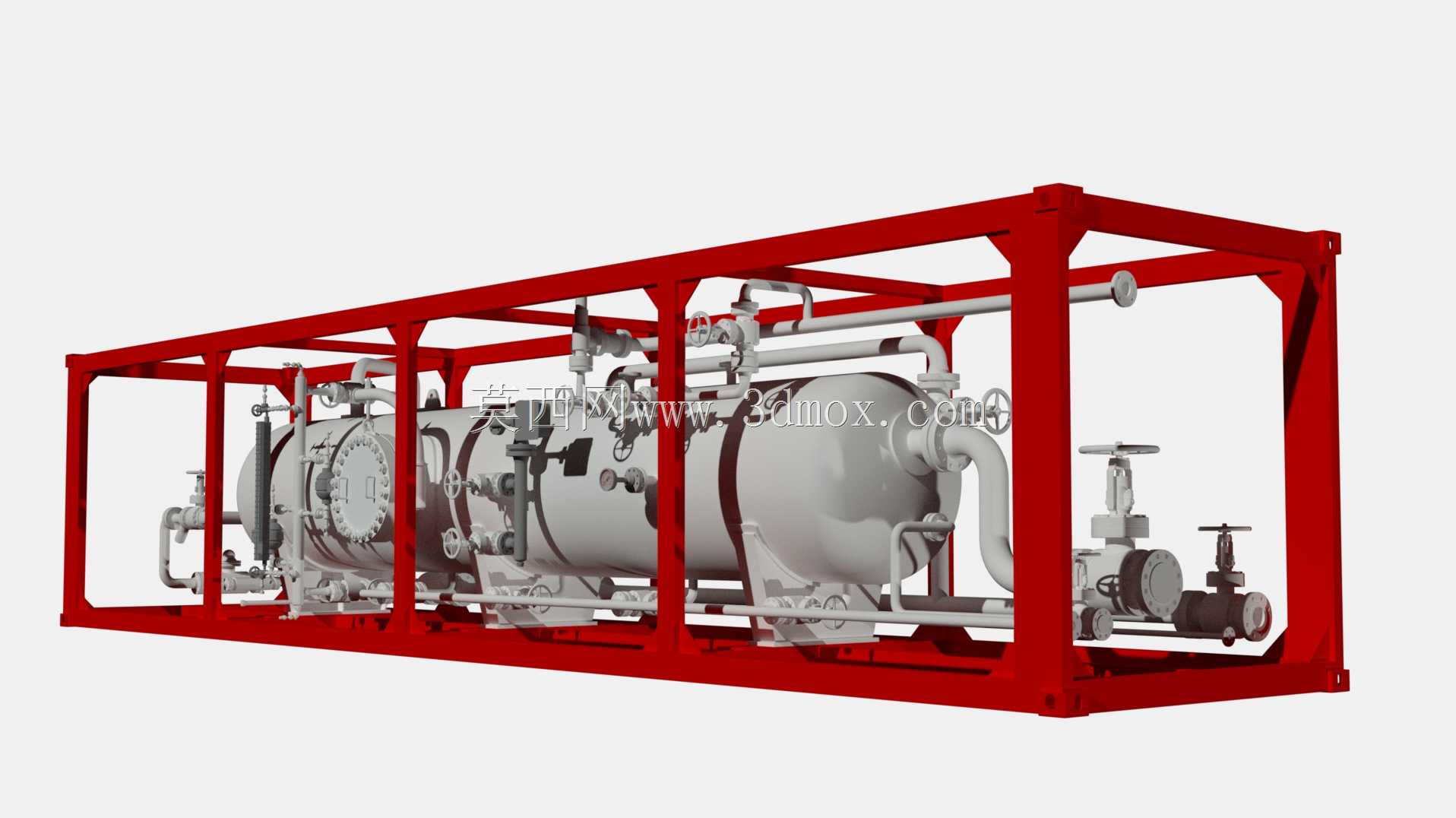

油气田现场的撬装分离设备常年面临运输颠簸、现场吊装对位偏差、管线交变应力拉扯的加工与装配痛点，这套40尺框架集成的滑动分离装置，从加工适配视角做了全链路的细节调校。框架的角件定位孔公差严格控制在±0.2mm以内，适配标准集装箱吊具的同时，罐体鞍座的安装面预留了0.8mm的铣削调整余量，现场拼接时不用额外配焊垫片就能抵消框架焊接产生的微变形，避免罐体安装后出现局部应力集中。罐体上的接管法兰全部采用偏心排布设计，避开了框架横梁的遮挡区域，现场配接外部管线时扳手操作空间充足，不会出现螺栓无法拧到位的装配隐患。管路上的阀门手轮全部朝向框架外侧的操作通道，且手轮中心距框架护栏的距离统一留足150mm，操作人员戴防寒手套或者防护手套都能顺畅操作，不用探身进入框架内部规避磕碰风险。罐体底部的排污管线特意做了1:100的倾斜坡度，焊接时提前用定位工装固定管线角度，不会出现积液残留的死角，后期运维清理时不用拆开管线就能排净罐内残留介质。滑动支座的聚四氟乙烯垫板厚度选了8mm的规格，既可以抵消罐体热胀冷缩产生的位移量，垫板的安装槽也做了防脱出挡边，运输过程中不会因为颠簸出现垫板移位失效。框架侧面的管线固定卡箍全部采用带橡胶衬垫的快开结构，后期检修更换管线时不用切割焊疤，松开卡箍就能直接抽出管线，单根管线更换时间能缩短六成以上。罐体的人孔密封面做了精车后滚压处理，表面粗糙度控制在Ra0.8以下，搭配金属缠绕垫片时不用额外涂抹密封胶就能满足高压工况的密封要求，避免现场安装时密封面清理不到位出现泄漏。所有外露的碳钢部件表面都做了抛丸后喷富锌底漆的处理，漆膜厚度控制在120μm以上，适配沿海油气田高盐雾的腐蚀环境，不用在现场额外做防腐补涂就能满足五年以上的户外使用要求。
