集装箱双开侧门带边门结构设计

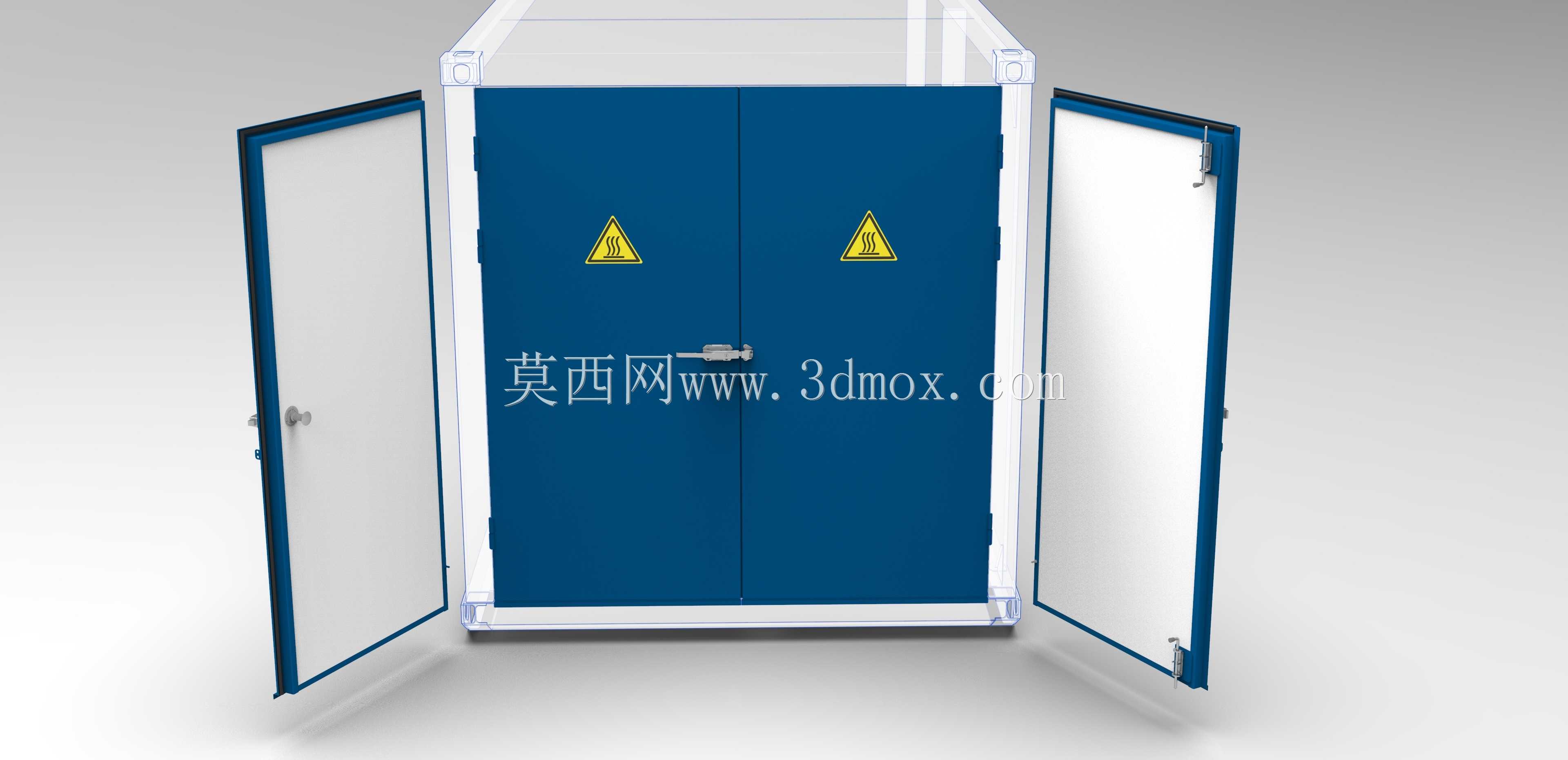

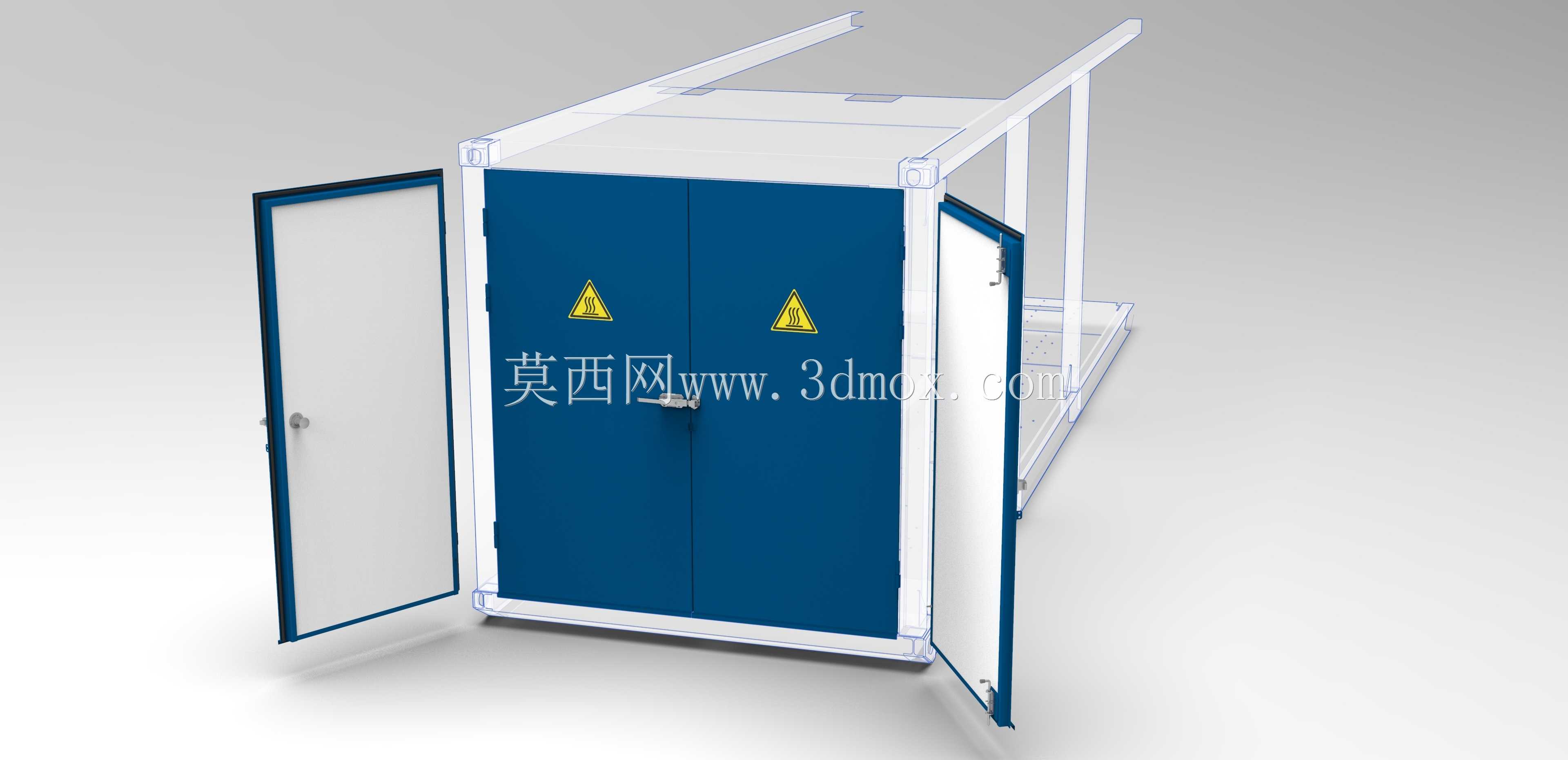

集装箱门体在长期户外周转、频繁开关的工况下，最容易出现的问题是铰链处应力集中导致的门框变形、密封胶条磨损漏雨，以及门扇下垂导致的锁扣对位偏差。这款门体结构在设计时，针对这些现场反馈的高频故障做了针对性的结构优化。主门扇采用双扇对开布局，门扇边框采用折边一体成型工艺，避免了焊接拼接带来的焊缝锈蚀隐患，门扇内侧的加强筋采用分段式排布，既保证了门扇整体的抗冲击强度，又不会因为整面加强筋导致门扇自重过大，增加铰链的长期负载。侧边的辅助小门采用独立铰链安装位，和主门框的受力结构完全分离，不会因为小门频繁开关影响主门的装配精度，小门的锁具采用嵌入式安装，突出高度控制在5mm以内，避免货物装卸时磕碰锁具造成损坏。门扇表面的警示标识安装位预留了沉槽，标识粘贴后和门扇表面齐平，不会因为长期摩擦导致标识脱落。门框和门扇的配合面采用阶梯式密封结构，胶条安装槽的深度比常规设计深2mm，胶条压缩量控制在30%，既保证了密封性能，又不会因为压缩量过大导致开关门阻力过大，同时胶条采用可抽拉式安装结构，后期维护更换不需要拆卸门扇，直接抽拉即可完成胶条替换。铰链的安装座采用加厚钢板折弯成型，和门框的连接采用塞焊加螺栓固定的双重连接方式，铰链轴套采用自润滑铜套，不需要定期加注润滑脂，在沿海高盐雾环境下也能保证长期开关顺畅。锁杆的导向座采用尼龙材质，和金属锁杆接触时不会产生异响，同时避免了金属摩擦产生的锈迹污染门扇表面。门框和集装箱主体的连接位预留了3mm的调整间隙，现场安装时可以根据箱体的焊接变形量调整门框的垂直度，避免因为箱体制造公差导致门体无法正常装配。门扇的内外表面都做了圆弧过渡处理，没有尖锐的棱角，避免装卸货物时划伤人员或者货物包装。
