桌面级龙门式取放作业设备结构设计

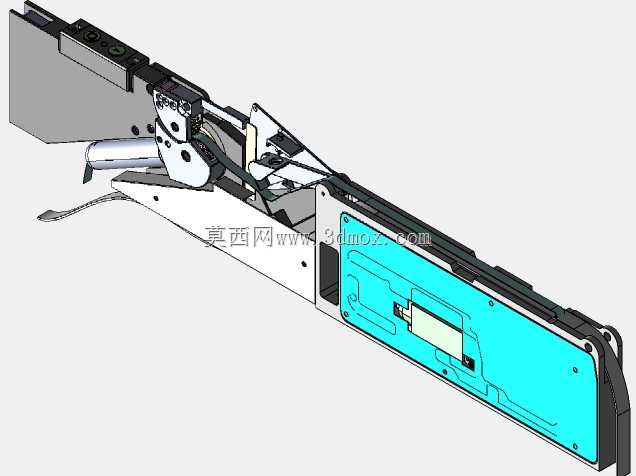

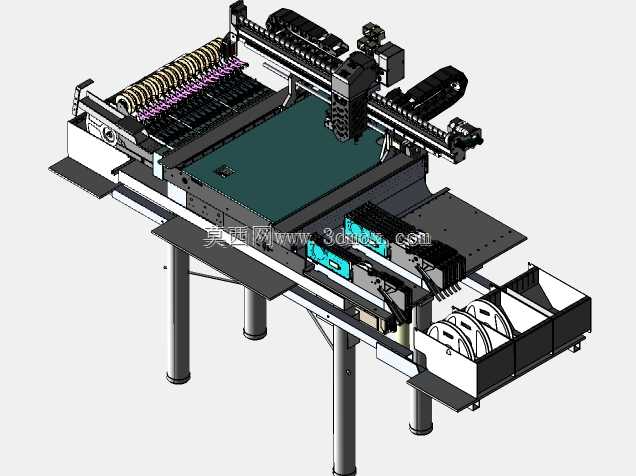

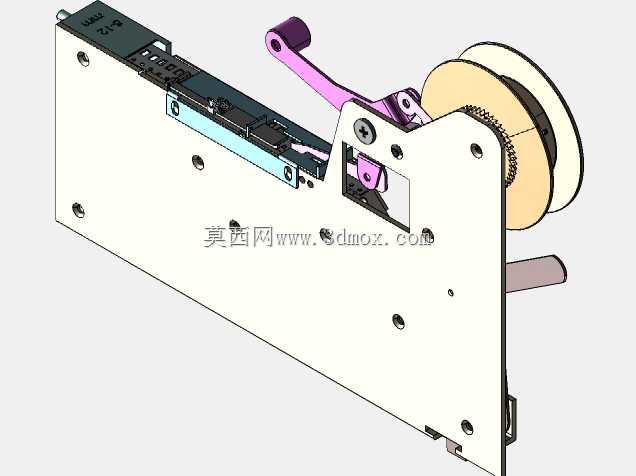

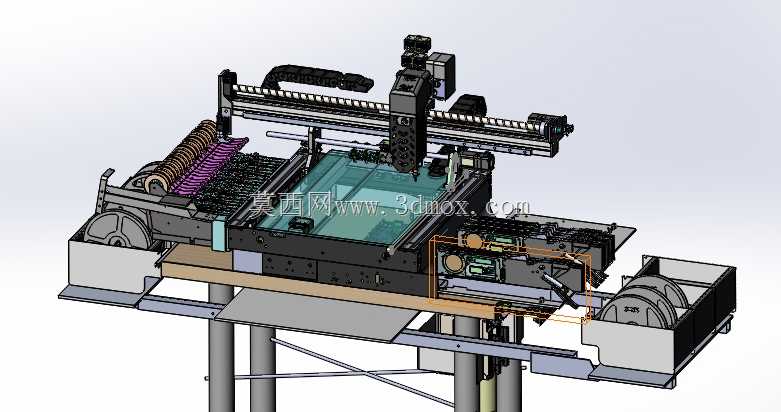

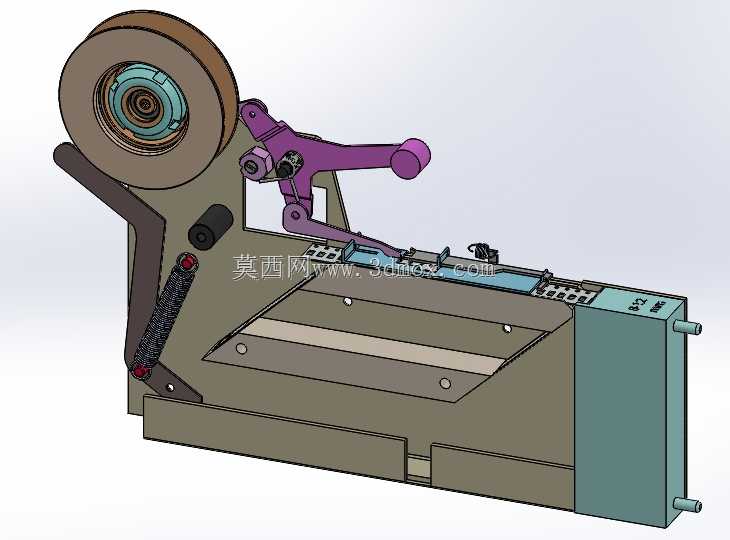

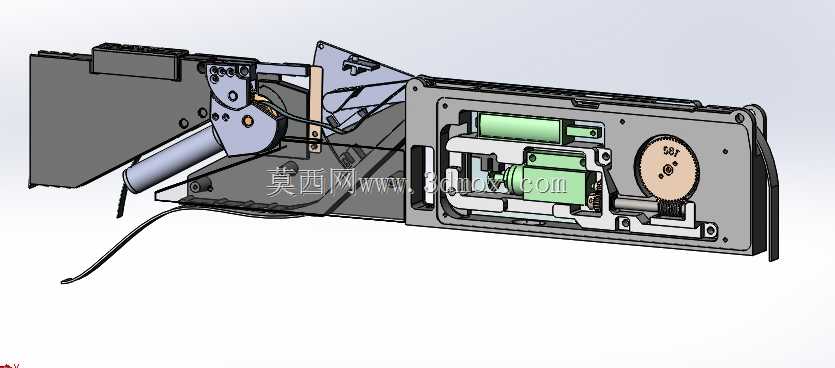

小尺寸工件取放作业的现场痛点，始终集中在跨工位搬运的对位偏差、料盘换型的适配成本、高速往复的结构震颤三个核心问题上，这套取放设备的结构设计，完全围绕这三个现场矛盾做针对性的取舍。龙门横梁的截面没有采用常规等厚矩形铝管，而是在导轨安装面做了局部加厚的凸台结构，加工时仅对凸台顶面做一次铣削成型，避免整面加工带来的平面度公差累积，直线导轨锁附后，滑块全程运行的平行度偏差可以控制在0.02mm以内，不需要后续人工铲刮调整，直接适配车间常规的加工精度条件。两侧的料盘载台没有做成固定一体式结构，而是在载台底部预留了间距可调的腰型孔，换产时只需要松开锁附螺丝，就能根据不同尺寸的料盘调整定位挡块的位置，不需要更换整套载台配件，小批量多品种的生产场景下，换型时间能压缩到十分钟以内。Z轴的吸嘴安装座特意做了浮动式结构，内部加装了微型弹簧缓冲，吸嘴下行接触工件时，会有0.5mm的浮动行程，避免硬接触压伤薄型工件表面，也能抵消Z轴下行的位置公差，不需要每次换产重新标定吸嘴的下行高度。设备底部的支架采用铝型材拼接，交叉斜撑的位置特意避开了下方料盘的抽拉空间，操作人员更换料盘时不会被支架结构干涉，同时斜撑的角度刚好抵消龙门高速运行时的侧向力矩，整机运行时的震颤幅度比无斜撑结构降低60%以上，取放精度不会因为长时间高速运行出现漂移。走线槽全部布置在龙门横梁的后侧，和运动部件完全隔离，拖链的弯曲半径特意选了比线缆直径大1.5倍的规格，长时间往复运动不会出现线缆外皮磨损的问题，也不会因为拖链卡滞影响运行顺畅度。两侧的卷料机构采用阻尼式张力控制，料带输送时不会出现松垮或者拉扯变形的情况，送料步距的重复精度能稳定保持在0.1mm以内，不需要额外加装视觉对位就能满足常规小工件的取放要求。
