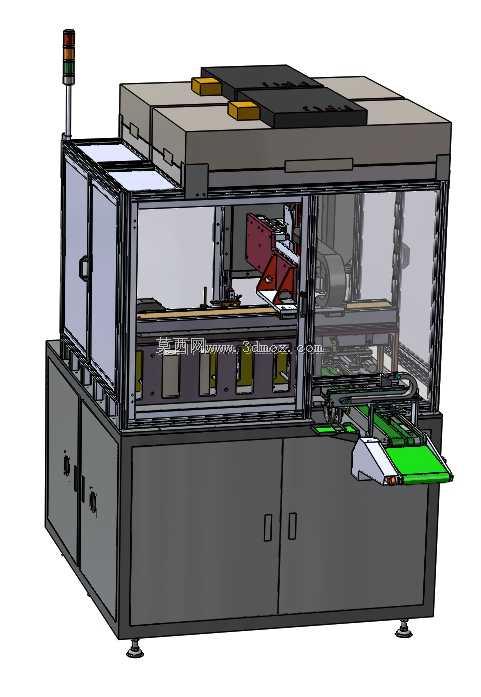

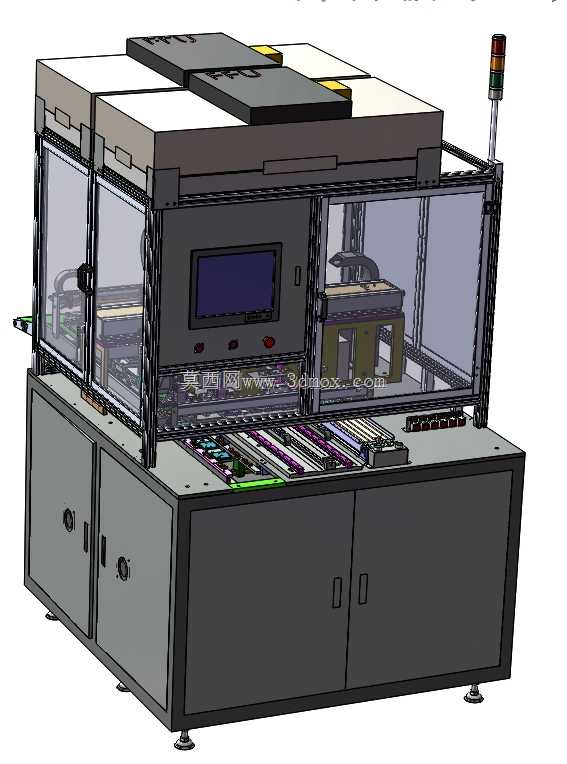

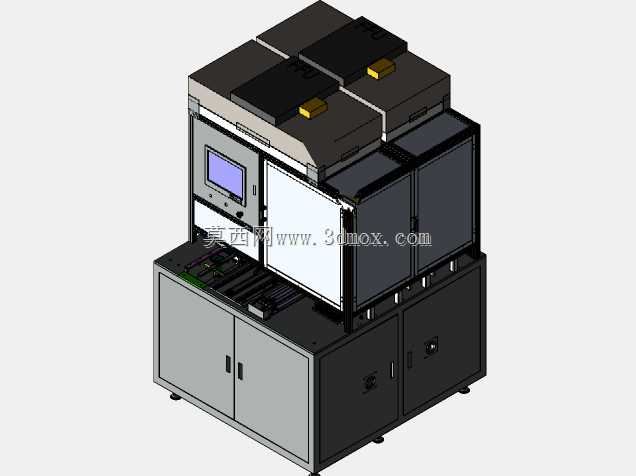

触摸屏液晶模组自动组装设备结构

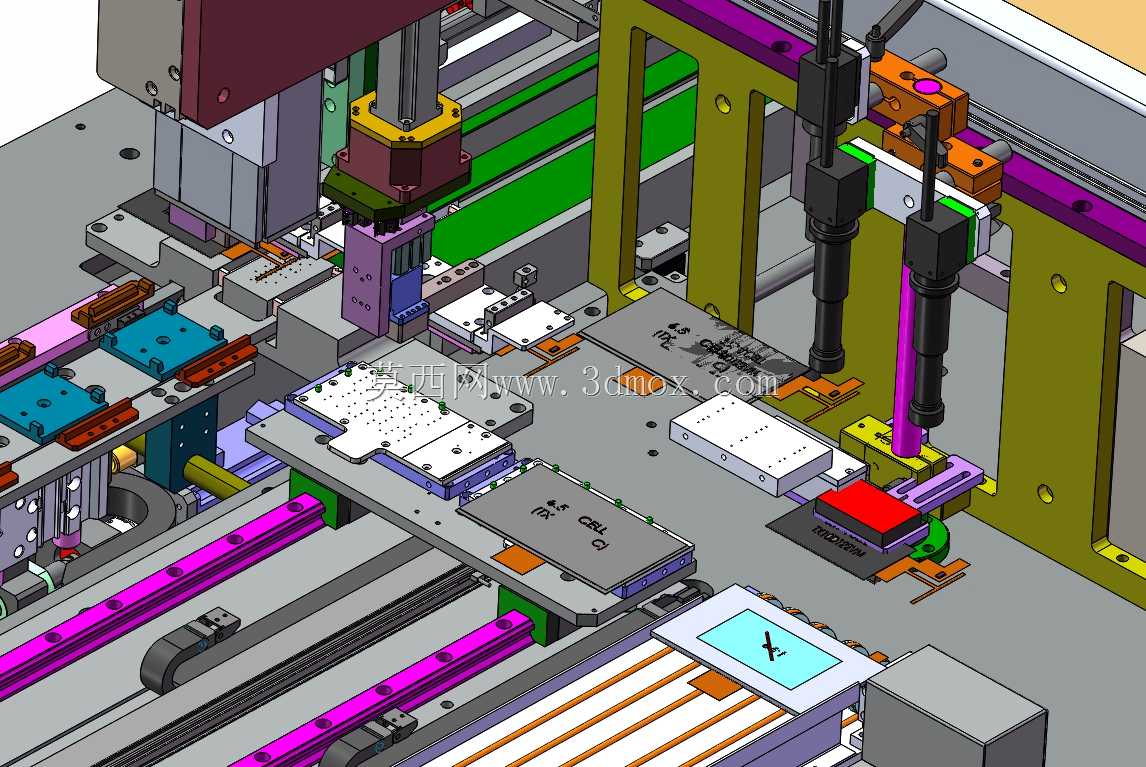

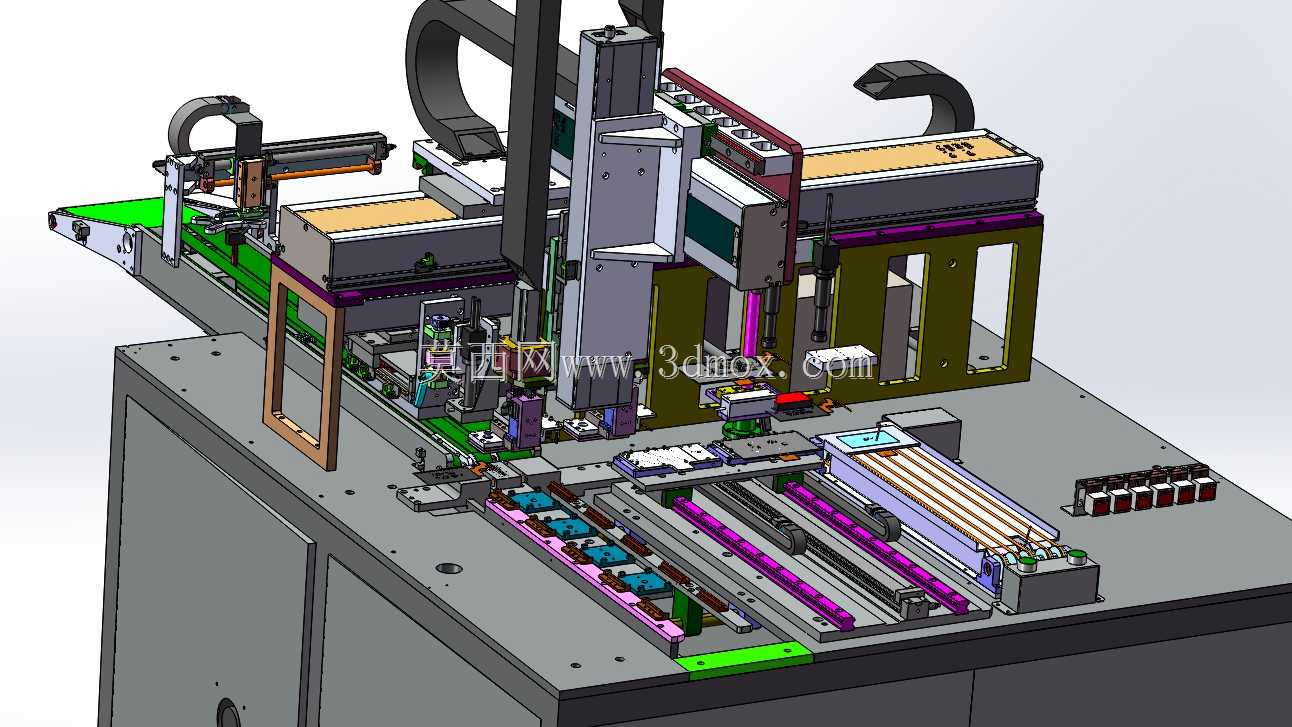

触摸屏液晶组装工序里，偏光片贴合、FPC压合的对位精度长期卡在±0.05mm的阈值边缘，人工操作的良率波动往往能拉低整条产线3个百分点的产能，这套组装结构的设计从一开始就瞄准了对位环节的公差冗余问题。多工位直线导轨的排布没有采用常见的等距布局，而是根据不同工序的动作时长调整了工位间距，压合工位预留出15mm的缓冲行程空间，避免伺服下压时的刚性冲击直接传递到液晶面板表面，造成玻璃基板的隐性裂纹。料道侧边的定位挡块做了微米级的台阶差设计，薄型液晶面板送入工位时不会因为侧边摩擦产生刮痕，挡块表面嵌装的POM材质衬条能把接触摩擦力降到普通金属挡块的七分之一，长时间运行也不会在面板边缘留下磨屑残留。双压头组件的同轴度经过反复调校，两个压杆的下行同步误差控制在0.02mm以内，压合面的平行度通过球面自适应结构自动补偿，就算来料的液晶模组存在微小的平面度偏差，也能保证压合时受力均匀，不会出现局部气泡或者绑定偏移的问题。工位下方的视觉对位模块安装角度做了3度的倾斜调整，避开了液晶表面的反光干扰，相机采集对位标记的清晰度比垂直安装提升了40%，对位算法的运算耗时也相应缩短，单工位的动作节拍能压缩到2.8秒以内。走线槽的布局顺着设备机架的内侧空腔排布，所有气管和线缆都预留了足够的弯曲半径，拖链运行时不会出现线缆拉扯或者气管弯折的情况，日常维护时拆开侧盖板就能直接更换损坏的线缆，不需要拆解上部的工装组件。承托液晶面板的载具表面做了硬质阳极氧化处理，接触区域贴附的防静电硅胶垫硬度控制在邵氏40度，既能托住面板不会产生形变，又能避免静电击穿面板内部的驱动电路，载具的定位销采用锥头导向设计，面板放置时就算有微小的位置偏差也能顺着锥面滑入定位槽，不需要人工反复调整位置。设备侧边的安全光栅安装高度刚好覆盖操作人员的手部活动范围，触发响应时间小于15毫秒，一旦有异物进入作业区域，所有运动轴会立即停止动作，压头保持在当前位置不会下坠，排除故障后只需要按复位键就能继续运行，不需要重新回零对位。
