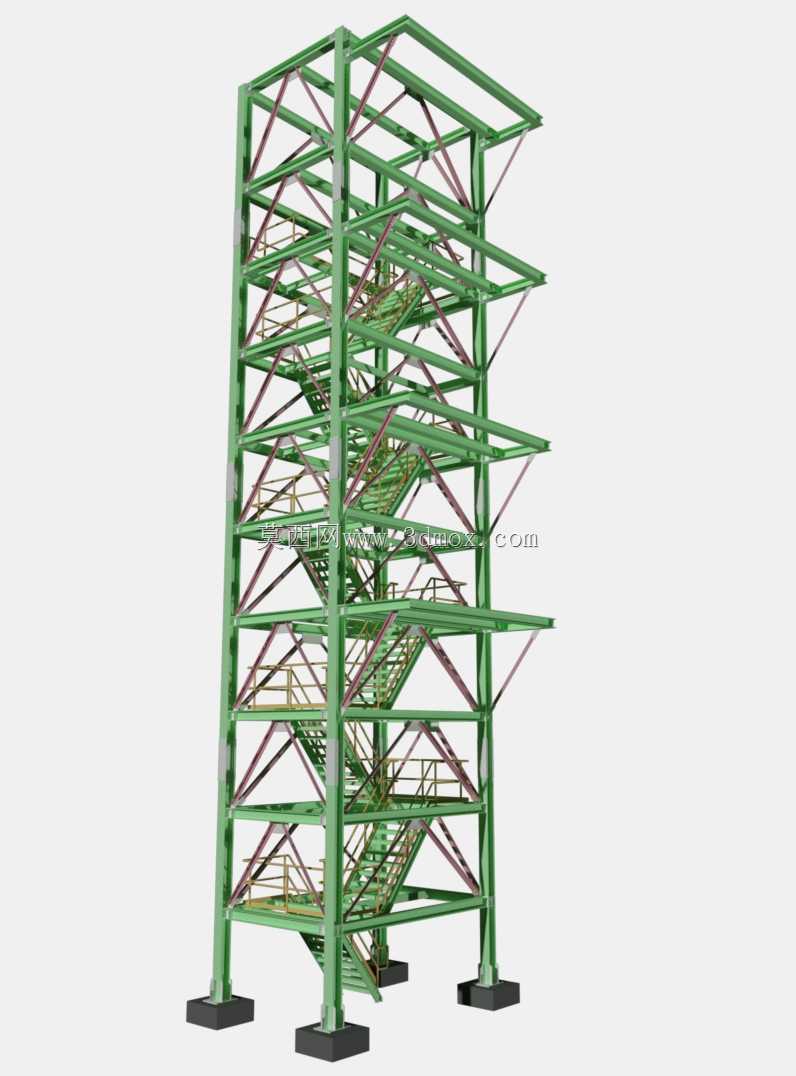

多层钢结构折返式工业楼梯设计

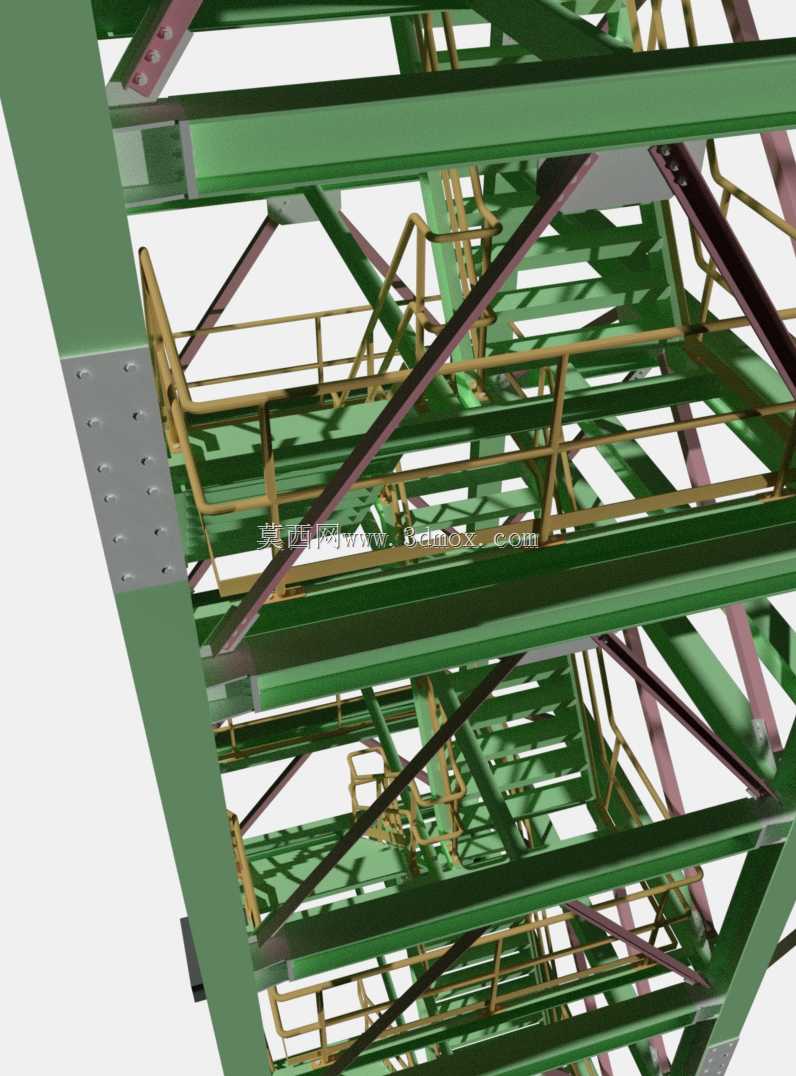

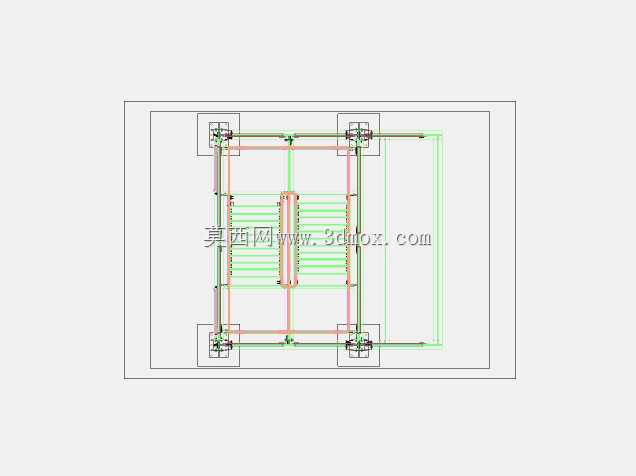

户外多层钢梯长期暴露在温差大、风压波动强的工况下，常规焊接节点容易在交变载荷下出现应力集中，梯段与主立柱连接位置的焊缝开裂是现场运维最常碰到的隐患。这套钢梯在节点设计上做了针对性调整，每段梯梁和主立柱的连接位置没有采用满焊固定，而是预留了2mm的滑移间隙，搭配带长圆孔的连接耳板，既保证竖向载荷的稳定传递，又能释放温度形变带来的内应力，避免焊缝在冬夏温差拉扯下过早失效。梯步的防滑条和梯梁的连接没有采用传统的螺栓贯穿固定，而是在梯梁内侧预焊了卡槽，防滑条直接卡入后再做段焊固定，既减少了螺栓外露带来的锈蚀风险，也避免了螺栓孔削弱梯梁截面的结构强度问题。主立柱底部的支座采用了加厚的方形底板，搭配四个锚栓固定，底板和基础之间预留了30mm的灌浆层，现场安装时可以通过垫铁微调立柱垂直度，不用在现场切割立柱调整高度，大幅降低高空作业的施工难度。斜向支撑的排布没有采用等距均匀布置的常规方案，而是在梯段转折的载荷集中位置加密了支撑密度，每处支撑和立柱、横梁的连接都采用了节点板过渡，避免杆件直接相贯焊接带来的截面损伤，节点板的圆角处理也能减少应力集中的风险。护栏的横杆和立柱连接位置做了内嵌式的套管设计，横杆插入套管后再做塞焊，表面打磨平整后没有突出的焊瘤，既提升了外观的整洁度，也避免了尖锐凸起带来的磕碰风险。所有钢构件的表面都做了抛丸除锈处理，涂装采用了底层富锌底漆加中间环氧云铁、面层聚氨酯的三层结构，能适应户外高湿度、弱腐蚀的使用环境，减少后期运维的涂装维护频次。梯段的踏步角度控制在40度以内，踏步宽度和高度的比值符合工业建筑的通行规范，日常携带工具上下楼时不会有明显的陡峭感，中间的休息平台宽度和梯段宽度匹配，人员在中途避让时不用侧身挤靠护栏。
