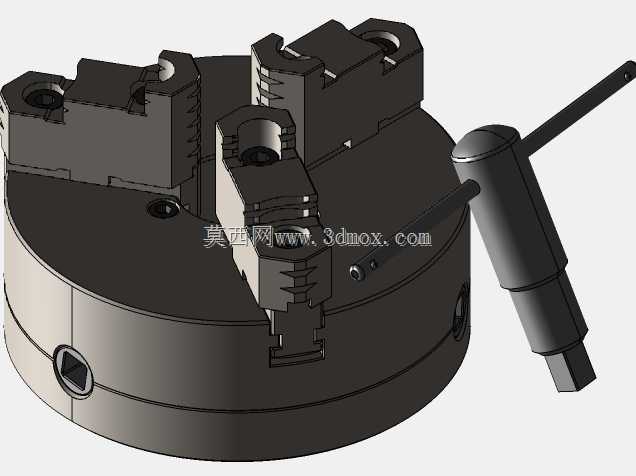

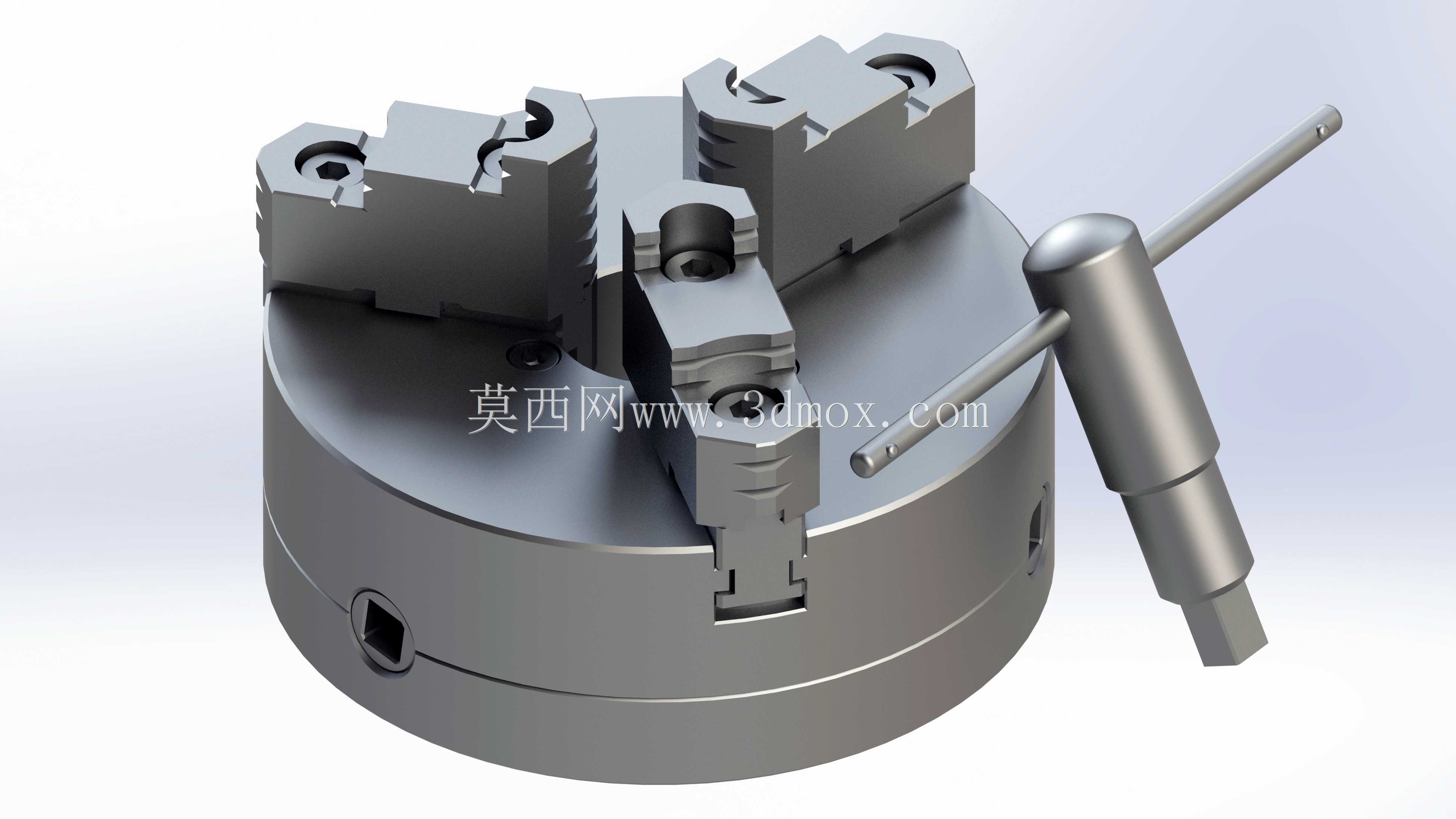

高精度自定心三爪卡盘结构设计

车间里卡盘夹偏工件导致的同轴度超差，是车床加工里最容易出现的批量报废诱因，这款三爪卡盘的结构设计，刚好把日常加工里的卡爪磨损补偿、装夹同心度偏差的痛点做了针对性优化。盘体上的三个卡爪导向槽做了微角度的燕尾修型，和卡爪的配合间隙控制在0.01mm以内，比常规卡盘的导向间隙收窄了近六成，卡爪往复滑动时不会出现侧向窜动，哪怕是夹持薄壁铝件、细长轴类零件，也不会因为卡爪偏移导致工件夹出椭圆。配套的扳手插孔做了内六方过渡圆角，日常频繁松紧卡盘时不会因为应力集中出现插孔崩边，之前车间里旧卡盘用半年就会出现扳手打滑拧不动的情况，这个结构能把插孔的疲劳寿命提升两倍以上。卡爪背面的传动螺纹做了等距修磨，和盘体内的大锥齿轮啮合时没有空行程，拧动扳手时三个卡爪同步进给的偏差不超过0.008mm，装夹圆形棒料时不需要反复打表找正，单次装夹就能把同轴度控制在0.02mm以内，小批量加工时能省掉大半找正的辅助时间。盘体侧面的定位止口做了精磨处理，和车床主轴法兰的配合公差选了H7/h6的过渡配合，安装时不需要敲打工件就能平稳贴合，换卡盘时的重复定位精度能稳定保持在0.015mm以内，不会因为多次拆装出现装夹基准偏移。卡爪的夹持面做了交错的细密防滑齿，齿尖做了0.1mm的钝化处理，夹持钢件时不会咬出过深的压痕，后续精加工时不需要额外车掉夹痕余量，同时夹持力足够应对大切深的粗加工工况，不会出现工件打滑飞转的安全隐患。盘体内部的锥齿轮传动副做了储油槽设计，日常维护时只需要从侧面的注油孔注入润滑脂，就能覆盖所有啮合面，不会因为铁屑进入传动间隙导致卡爪卡滞，清理维护的难度比普通卡盘低很多。
