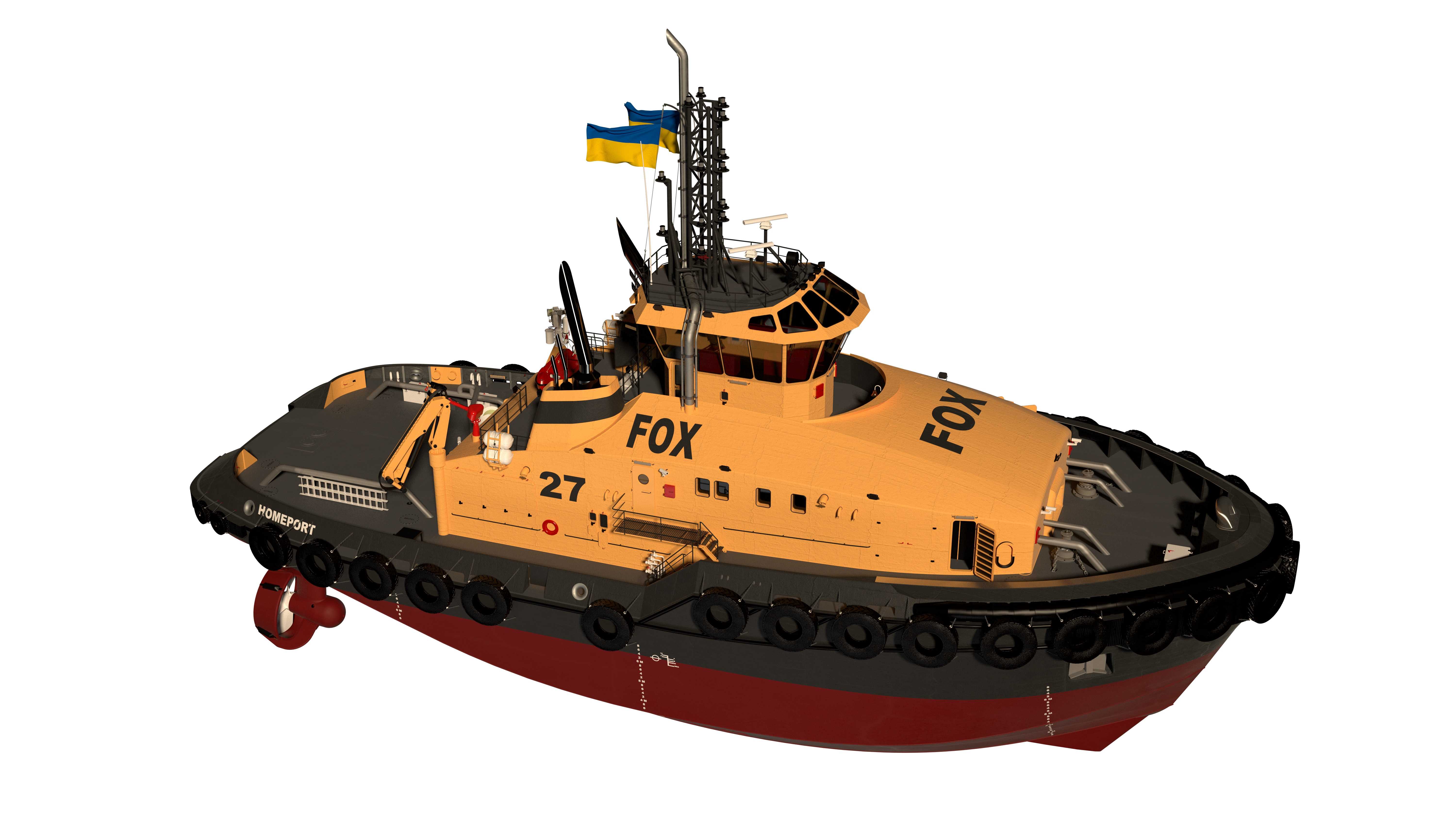

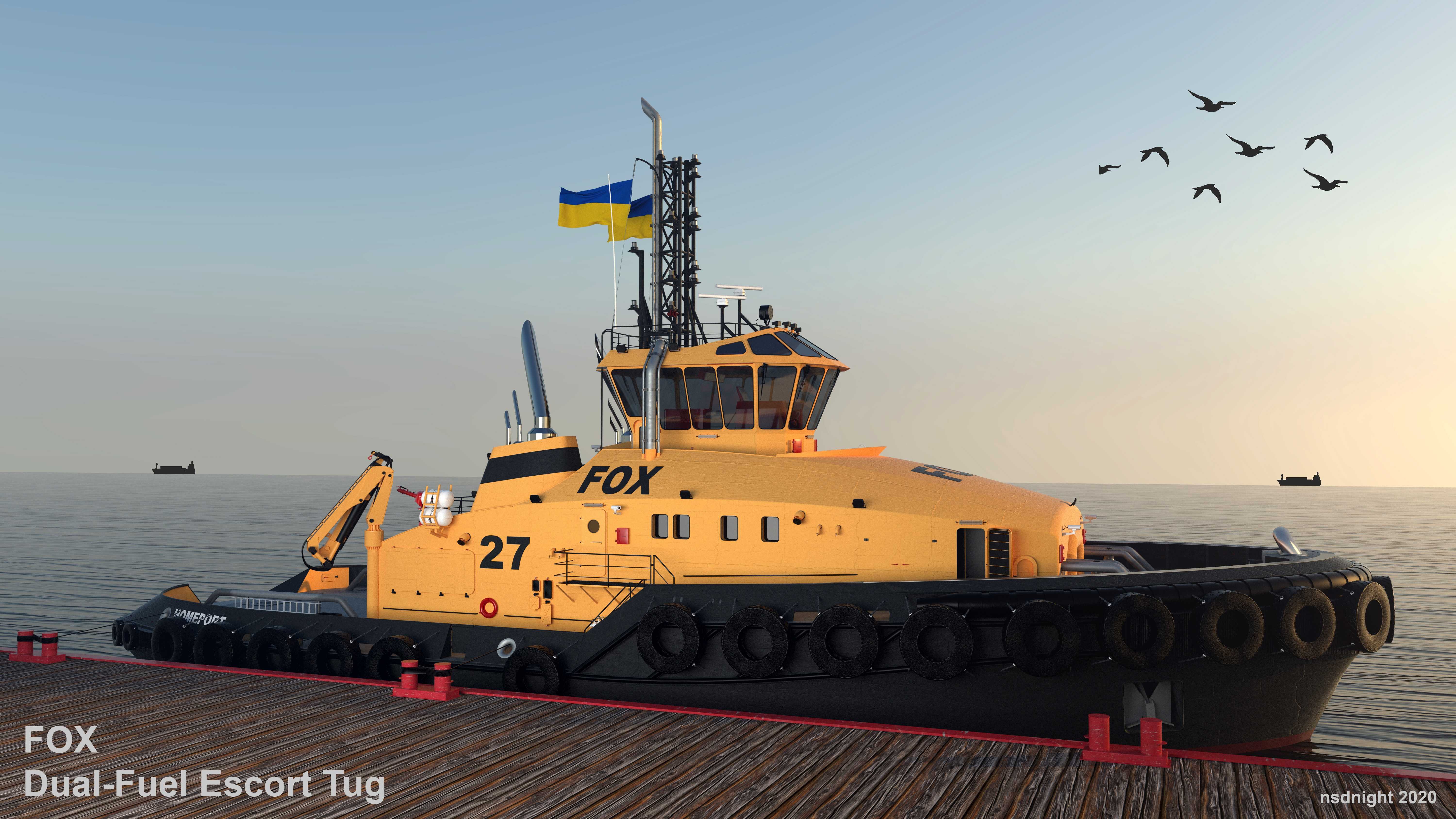

港口双燃料护航拖轮精细三维造型

港作拖轮常年在高盐雾、大载荷碰撞的码头前沿作业，船体护舷的安装公差、上层建筑的抗振结构，一直是实船建造里最容易出返工问题的环节。这款双燃料拖轮的三维造型，把护舷固定座的沉孔深度、橡胶护舷的压缩预留量都做了1:1还原，甚至连靠泊时护舷与码头混凝土面的接触形变区间都做了参数化预留，完全匹配实船加工时的公差带要求，不会出现建模时看着严丝合缝，实际下料安装后护舷凸起过高、靠泊时刮擦船体外壳的问题。上层建筑的桅杆走线槽、雷达底座的密封凸台，没有做简化的面片处理，每处折边的圆角半径都对应了船用钢板的折弯下限，避免加工时出现钢板开裂的隐患。甲板上的系缆桩、吊臂的铰接轴孔，都保留了真实的配合间隙，轴与孔的同轴度公差参考了船级社的建造规范，连铰接位置的润滑脂注油嘴都做了独立的实体造型，不会出现装配时注油嘴被周边结构遮挡、后期维护无法操作的问题。船身侧面的标识字体边缘做了微倒角处理，对应实船喷漆时的漆膜厚度预留，不会出现建模时字体锐利，实际喷涂后笔画糊成一团的情况。驾驶室的舷窗边框做了不等厚的曲面过渡，匹配钢化玻璃的安装压条尺寸，窗框的排水槽斜度刚好能让雨水顺着槽体流到船侧排水口，不会出现积水渗漏到驾驶室内的隐患。甲板表面的防滑纹做了凹凸深度的参数设置，刚好满足船厂抛丸处理的工艺深度，不用后期再调整纹理参数适配加工要求。尾部的双燃料加注口防护盖，做了翻盖的开合角度限位，对应实船加注作业时的操作空间，不会出现防护盖打开后挡住加注枪操作路径的问题。船体底部的压载舱分隔筋，做了合理的厚度渐变，靠近船艏的位置筋板厚度略大，匹配拖轮顶推作业时的受力分布，不用再额外做受力仿真调整筋板参数。就连船艏旗杆的安装座，都做了锥形的定位止口，安装时不用反复调整旗杆垂直度，直接卡入止口就能满足安装精度要求。
