多规格贴片钽电容工业级三维结构

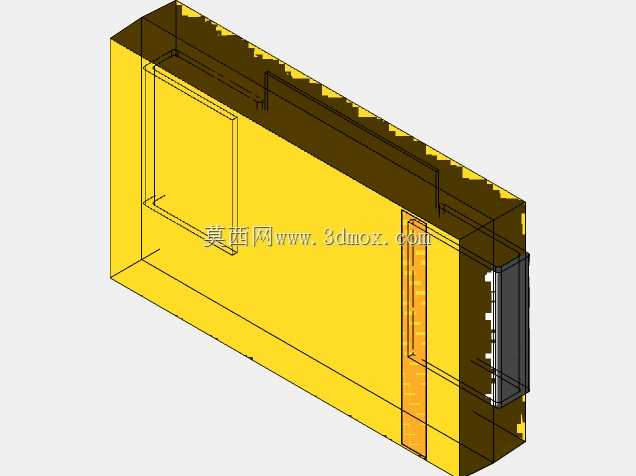

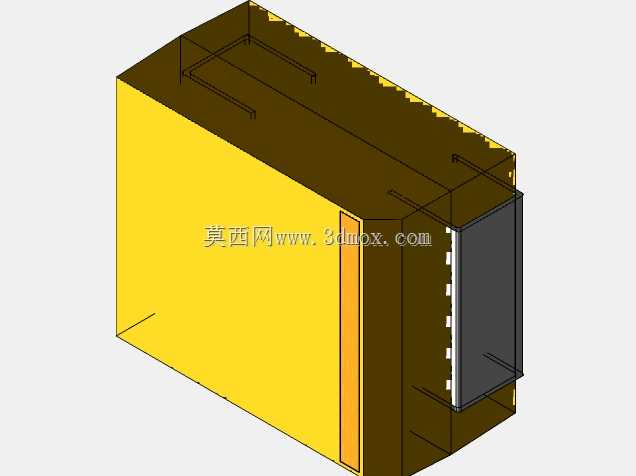

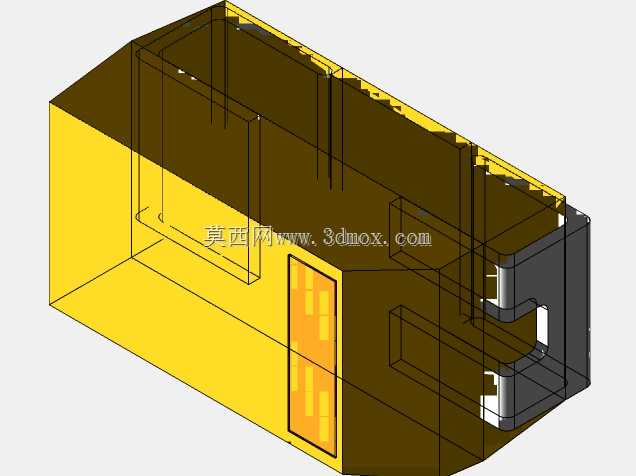

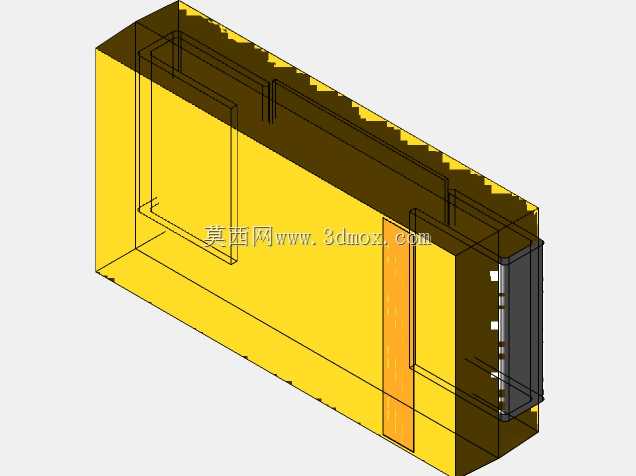

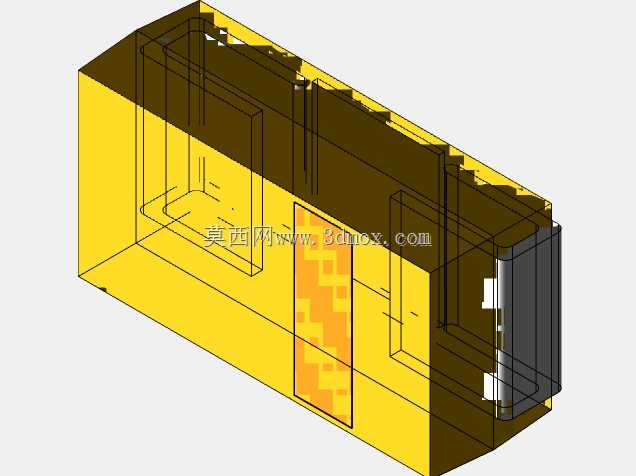

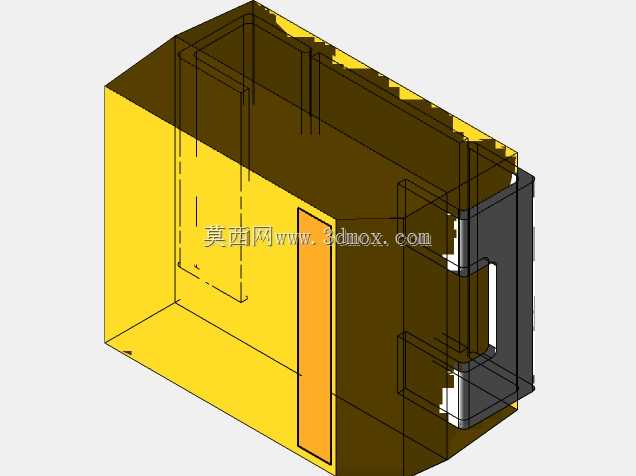

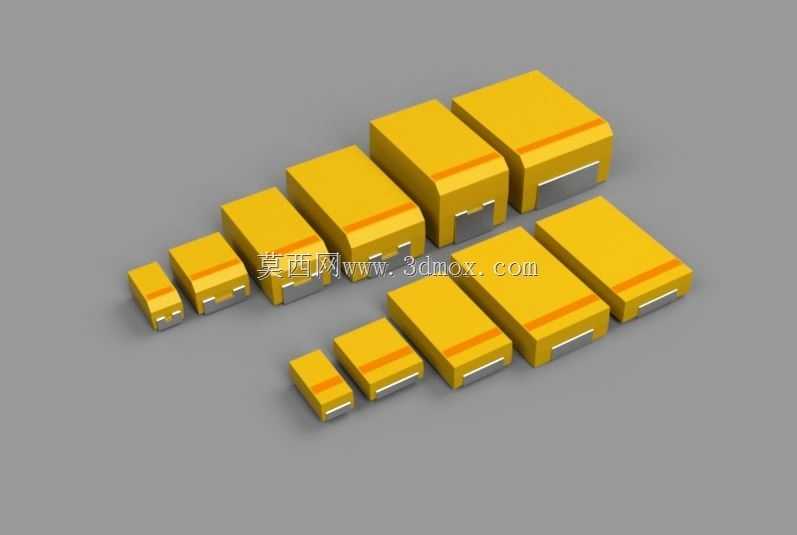

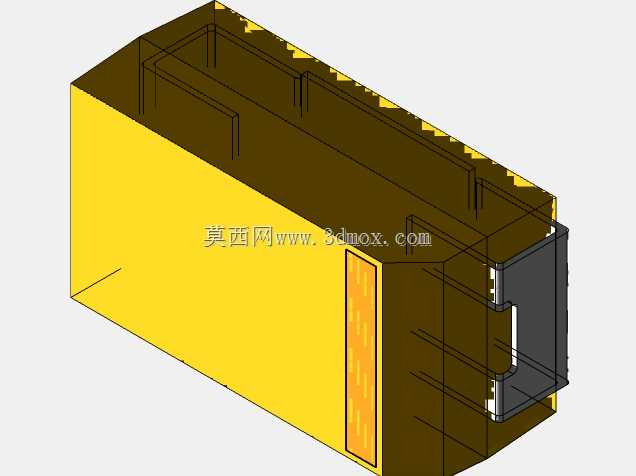

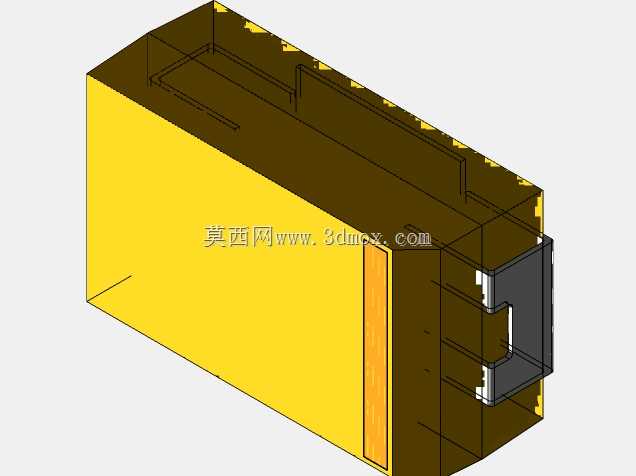

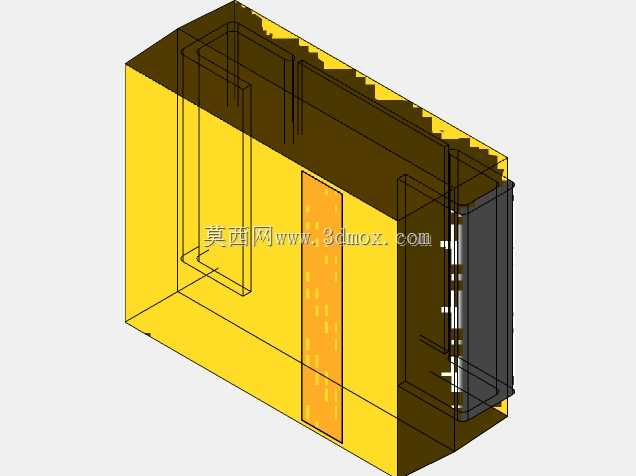

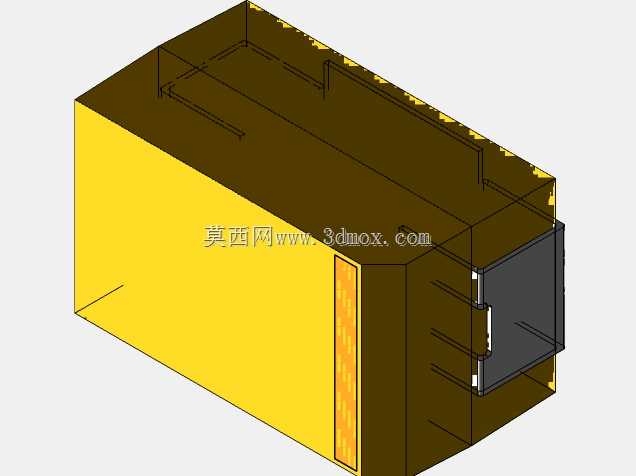

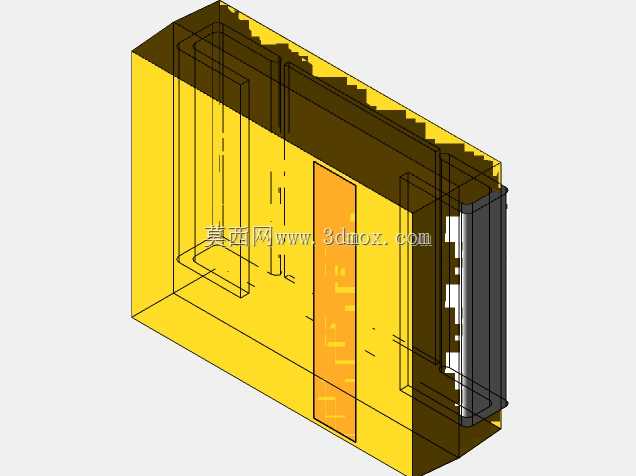

表面贴装钽电容在SMT产线的回流焊工序里，最容易出现的失效点集中在塑封本体与金属端电极的衔接位置——不同尺寸规格的电容，端电极爬锡高度的公差要求差异极大，若三维结构阶段没有预留足够的焊盘适配余量，批量生产时极易出现立碑、虚焊甚至端电极脱落的问题。这套覆盖全尺寸系列的钽电容三维结构，在端电极的倒角处理上做了针对性的细节调整，小尺寸规格的端电极边缘做了0.05mm的圆弧过渡，避免贴装时吸嘴取料发生卡料，大尺寸规格的端电极则预留了更宽的焊锡浸润面，匹配厚铜PCB的焊盘尺寸公差。黄色塑封本体的脱模斜度按照实际注塑模具的参数做了还原，没有为了外观规整做无斜度的理想化处理，本体表面的细微磨砂质感也对应了量产塑封料的实际表面状态，导入SMT贴装仿真软件时，能准确模拟吸嘴取料的摩擦力参数，不会出现仿真时取料顺畅、实际产线频繁掉料的偏差。不同尺寸电容的本体高度差也严格对应实物参数，做PCB整板布局的干涉检查时，能精准预判钽电容与周边接插件、散热片的空间冲突，尤其是高密度电源模块的布局场景，0.1mm的高度差都可能导致后续外壳装配出现顶壳问题。端电极与塑封本体的结合面做了嵌入式的卡扣结构还原，这部分是很多简化电容模型会忽略的细节，做温度循环仿真时，这个嵌合结构能准确模拟不同热膨胀系数材料之间的应力分布，提前预判温循后端电极剥离的风险，不用等实物打样后才发现结构设计的缺陷。
