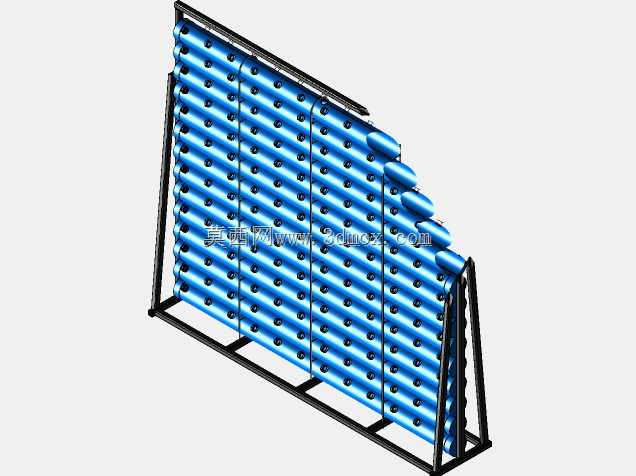

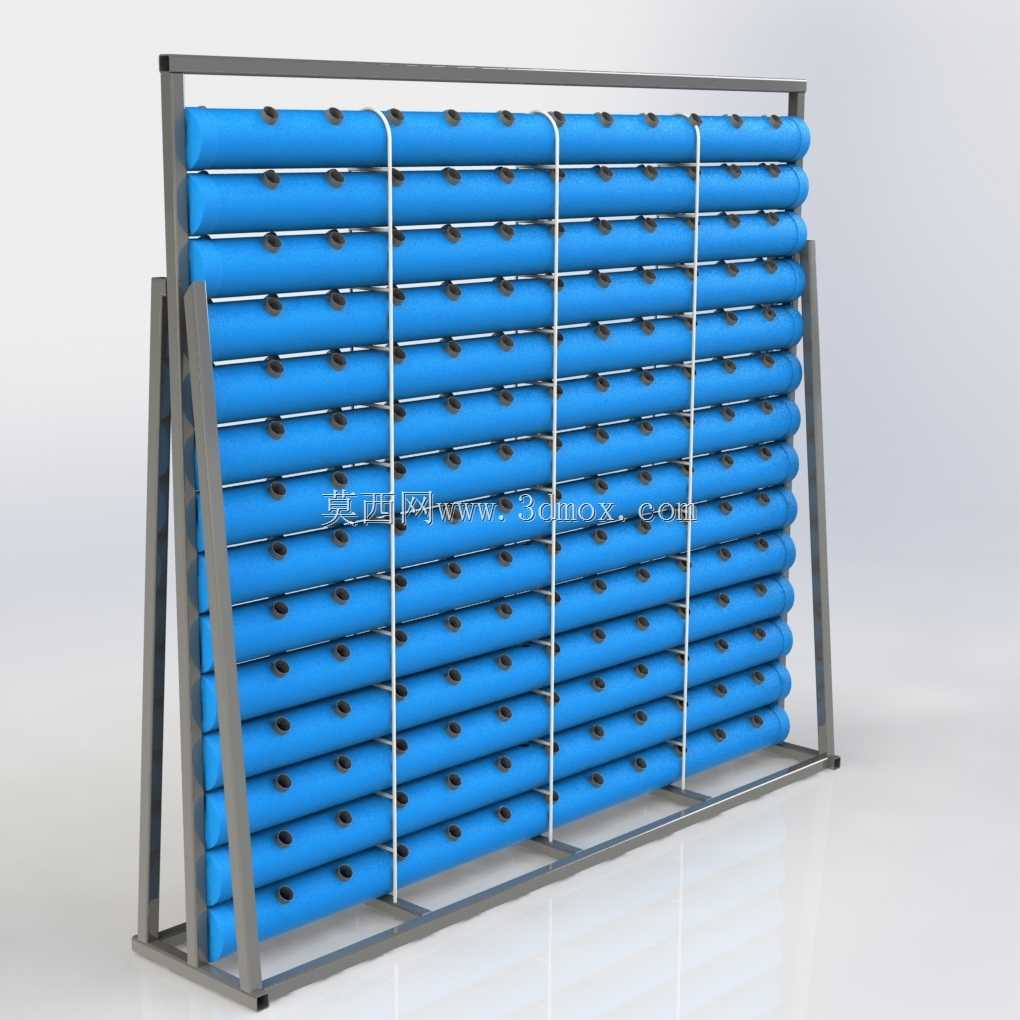

立式多层管道式水培种植架结构设计

露地水培设施常面临管道排布不均导致的供液死角问题，落地安装时架体倾斜会让各层栽培管液位差超出允许范围，轻则部分植株吸不到营养液，重则整管积液烂根。这套立式种植架的结构设计，从根源上规避了这类现场安装的常见隐患。底部支撑脚做了可微调的螺纹结构，不用额外垫垫片就能在不平整的硬化地面上调平，调平行程留了15mm，足够覆盖普通农用大棚地面的平整度误差。两侧的斜向支撑不是等距排布的，靠近底部的支撑间距更密，因为整架注满营养液后下半部分载荷是上半层的1.7倍，加密支撑后架体满载时的侧向形变量能控制在2mm以内，不会出现上层管道歪斜漏液的情况。栽培管的固定卡扣特意做了长圆孔设计，安装时不用强行对齐孔位，单根管道的轴向调整余量有8mm，就算管材切割时存在±2mm的长度公差，也能顺利装到架体上，不会出现最后一根管道塞不进去的尴尬。每层管道的开孔间距经过反复校核，相邻种植孔的中心距留足了叶菜类作物的生长空间，不会因为叶片互相遮挡影响光合作用，同时孔位的同轴度公差控制在0.5mm以内，配套的定植篮卡入后不会出现倾斜歪倒的情况。供液管路的走线槽藏在架体后侧的竖梁凹槽里，不用额外打扎带固定，后期检修管路时直接掀开盖板就能操作，不会碰伤正在生长的作物。架体表面做了热镀锌处理后再喷塑，就算长期处于大棚内高湿度的环境，也不会出现锈蚀掉漆的问题，使用寿命比普通焊管架长三倍以上。管道端部的堵头做了快拆结构，不用工具就能拧开，换季清理管道内的积垢和残留根系时，单人半小时就能完成整架的清理工作，比传统胶粘固定的管道结构维护效率高很多。
