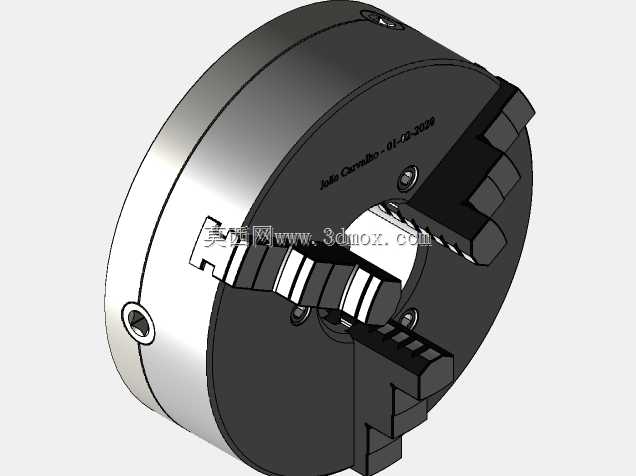

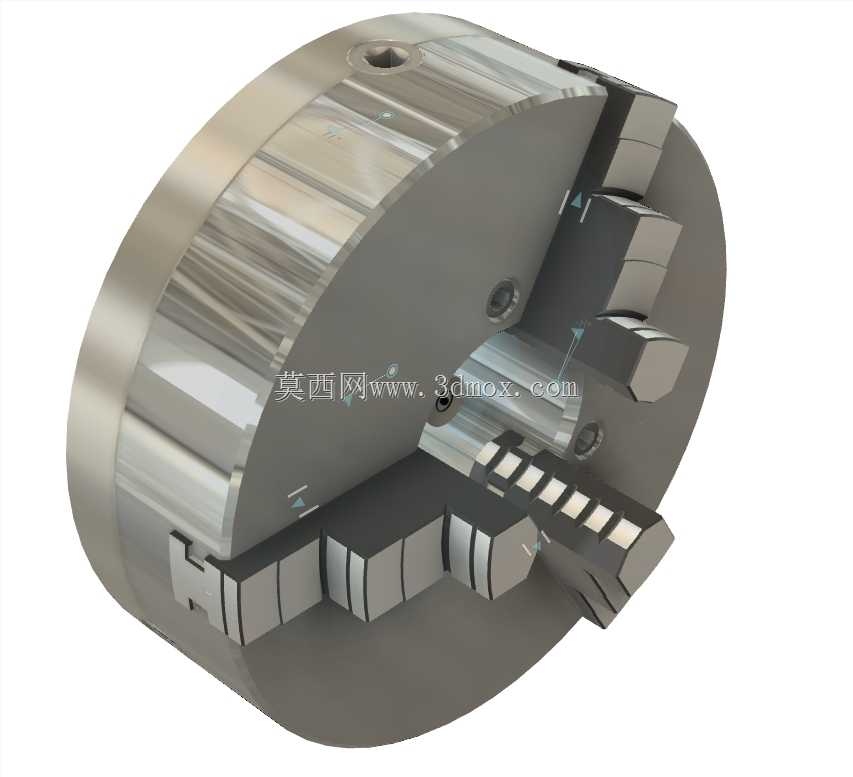

三爪自定心卡盘精密夹持结构

车间里轴类零件装夹找正的耗时痛点，始终是中小批量加工提效的核心阻碍，这款三爪自定心卡盘的结构设计，恰好把装夹环节的冗余操作压缩到了最低。盘体上的平面螺纹与三个卡爪的啮合齿面做了微小的齿形修形，常规卡盘长期使用后螺纹磨损会导致定心精度漂移，修形后的齿面在啮合时能自动补偿0.02mm以内的磨损间隙，不用频繁拆解卡盘调整卡爪的配合间隙，日常维护只需要定期清理齿缝里的切屑即可。卡爪的夹持面做了阶梯式的齿槽设计，不同直径的工件装夹时，齿槽能嵌入工件表面的氧化皮或者软质包覆层，高速旋转切削时不会出现工件打滑移位的情况，哪怕是夹持表面粗糙度较高的热轧圆钢，也能保证足够的夹持摩擦力。盘体背面的连接法兰做了止口定位结构，和机床主轴端的配合公差控制在H7/h6区间，安装时不需要反复打表找正卡盘的径向跳动，一次装夹就能把端面跳动控制在0.01mm以内，大幅缩短了卡盘换装的辅助时间。卡爪的滑动导轨面做了微弧氧化处理，表面硬度达到HV600以上，频繁滑动调整卡爪位置时不会出现导轨面拉伤的问题，哪怕是在乳化液冲刷、切屑飞溅的恶劣加工环境里，导轨面的磨损速度也比普通淬火处理的卡盘慢三倍以上。三个卡爪的同步移动逻辑完全依托平面螺纹的等距螺距实现，没有额外的联动销或者传动齿轮，结构件数量少意味着故障点更少，车间日常使用时不会出现小零件断裂导致卡盘卡死的情况。卡盘边缘的锁紧孔位置做了沉头强化处理，使用锁紧扳手紧固卡爪时，扳手的受力不会直接作用在盘体的薄壁区域，长期使用也不会出现孔位变形开裂的问题。夹持薄壁套筒类零件时，三个卡爪的夹持力均匀分布在圆周方向，不会因为单点受力过大导致薄壁件产生装夹变形，后续精加工的圆度误差能控制在0.008mm以内，完全满足精密轴套类零件的加工精度要求。
