多规格机床定位夹紧工装组件

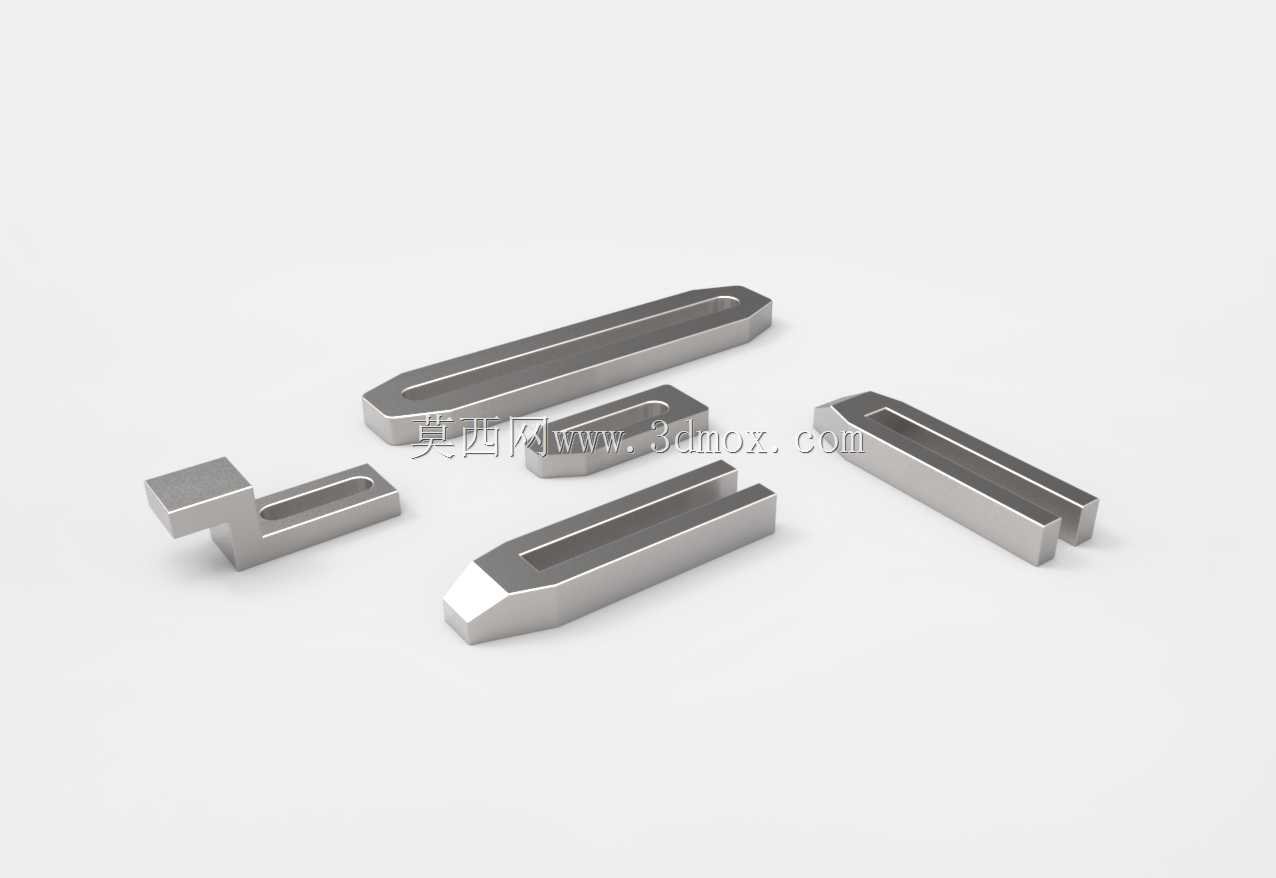

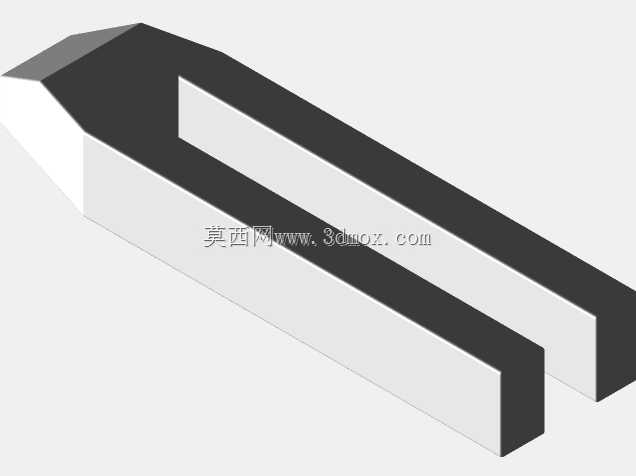

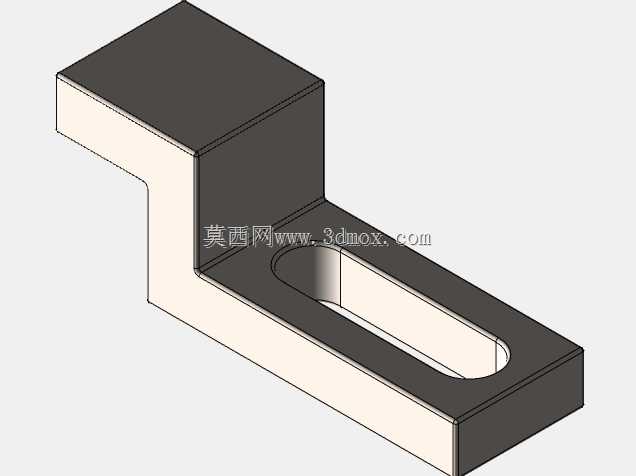

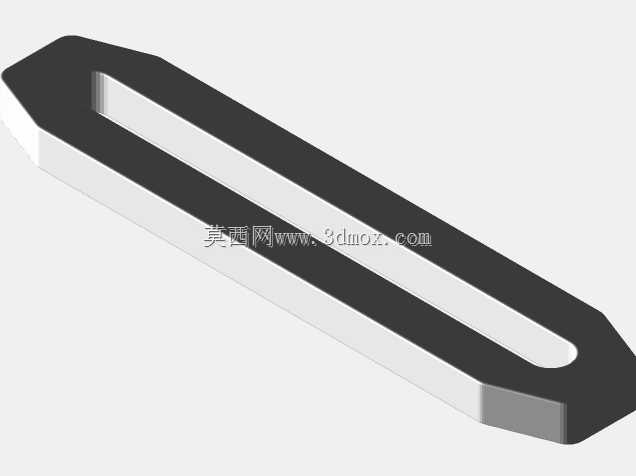

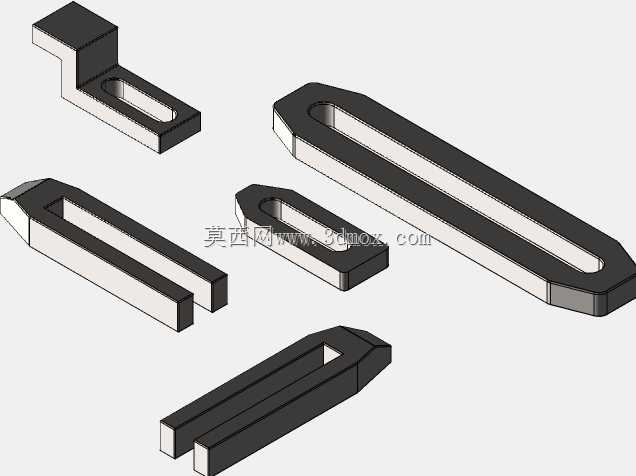

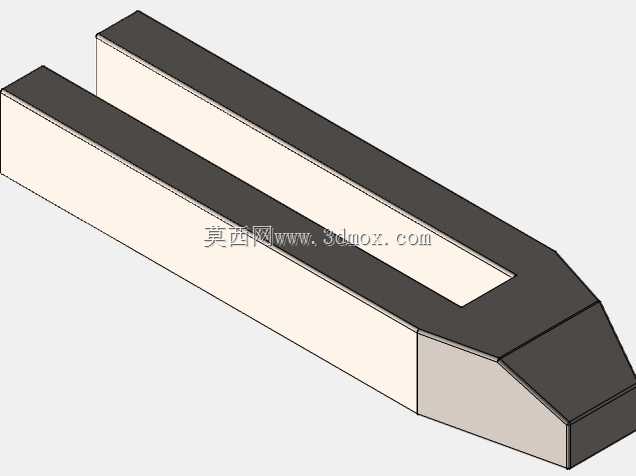

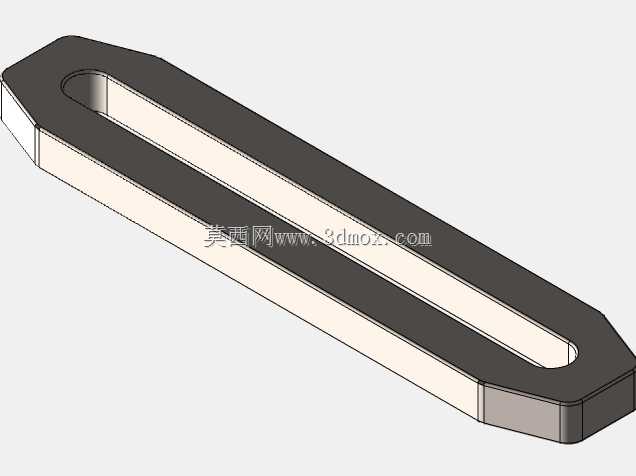

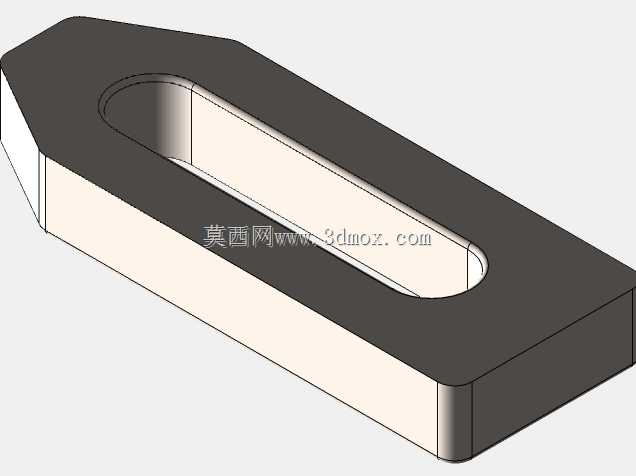

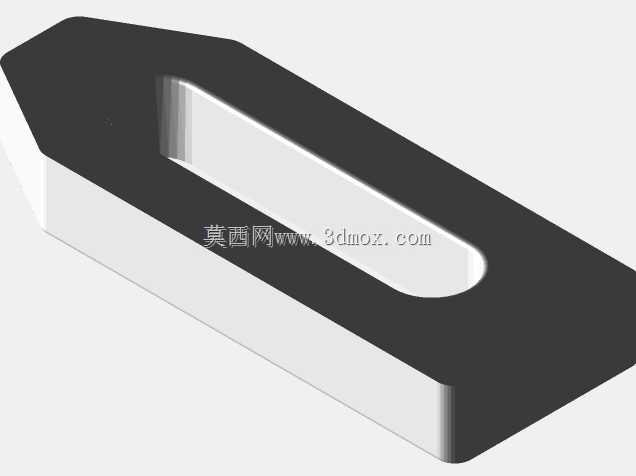

车间里批量加工小型异形工件时，常遇到通用夹具适配性差、装夹找正耗时久的问题，这套夹紧组件正是针对这类加工痛点设计，所有结构细节都围绕加工适配做了取舍。不同长度的槽型夹块对应不同尺寸的工件侧边，开口处做了0.2毫米的倒角过渡，既避免工件装夹时被锐边刮伤表面，也能让工件快速滑入定位槽，减少人工找正的时间。带直角弯折的夹块专门适配带台阶的异形工件，直角处做了微小的内R处理，不会和工件的外角棱边产生干涉，装夹时能完全贴合工件的两个垂直面，夹紧后不会出现工件翘起、加工时移位的情况。尖头的夹块用于窄缝位置的顶紧，端部的斜角经过反复调整，既能保证足够的顶紧接触面积，又不会在工件表面压出明显的压痕，精加工工序也能直接使用。所有夹块的底面都做了平面度公差控制，和机床工作台贴合时间隙不超过0.01毫米，夹紧时不会因为底面不平出现夹块倾斜，导致工件装夹角度偏差。槽体的内壁粗糙度控制在Ra1.6以内，和工件接触时摩擦力均匀，不会出现局部受力过大导致的工件变形。夹块的边角都做了钝化处理，工人操作时不会被锋利边缘割伤，日常存放磕碰也不会出现边缘崩缺，延长工装的使用寿命。不同夹块可以单独更换，某一个部件磨损后不需要整套替换，降低车间的工装维护成本。针对不同材质的工件，还可以在夹块的接触面上粘贴铜皮或者尼龙垫，不需要改动夹块本身结构就能适配铝件、塑料件等软质工件的装夹需求，避免夹伤工件表面。整套组件没有多余的装饰结构，所有轮廓都是直线和小圆弧过渡，加工时只需要普通的铣削、磨削工序就能完成，不需要特殊的刀具或者复杂工艺，小批量加工成本很低，车间可以根据自身的加工需求快速复制制作。
