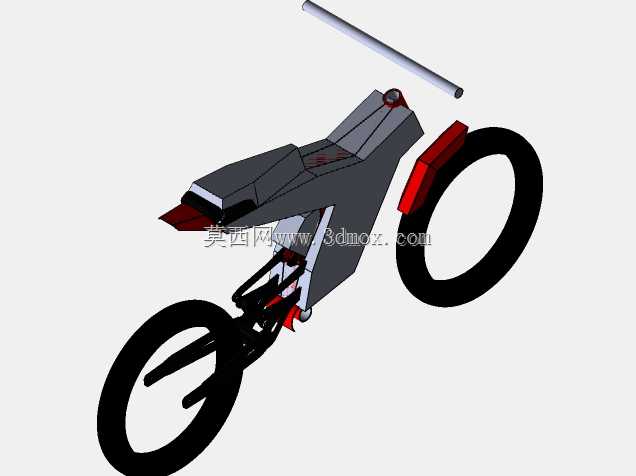

轻量化概念电动代步自行车结构设计

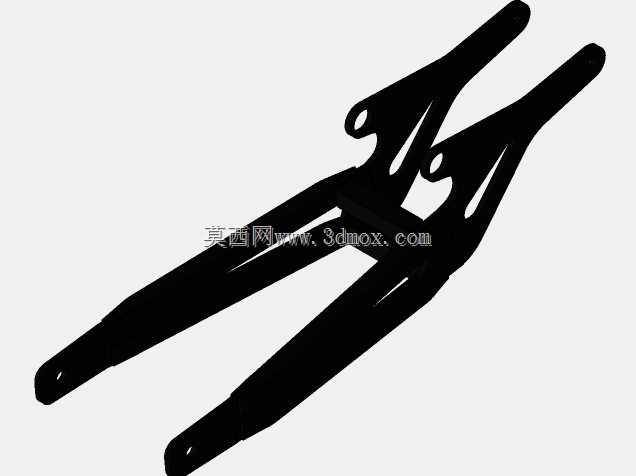

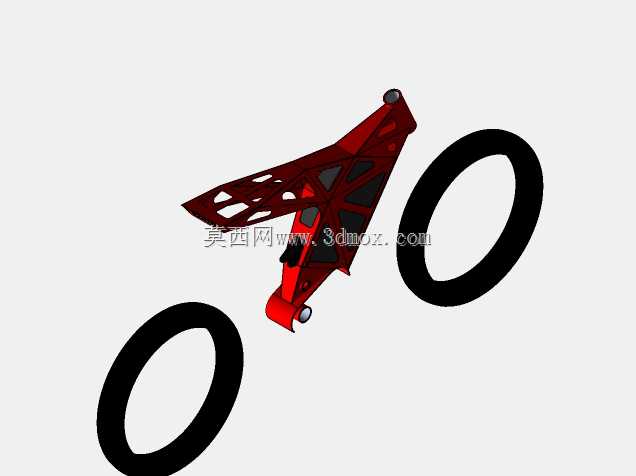

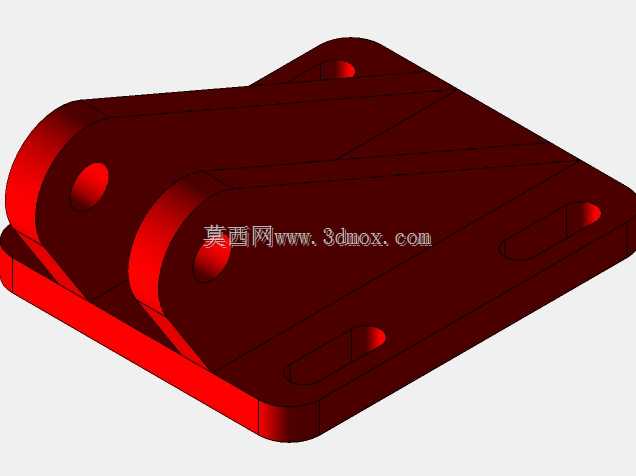

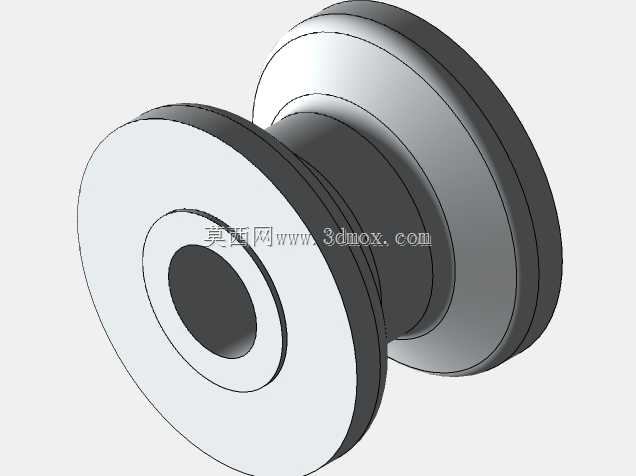

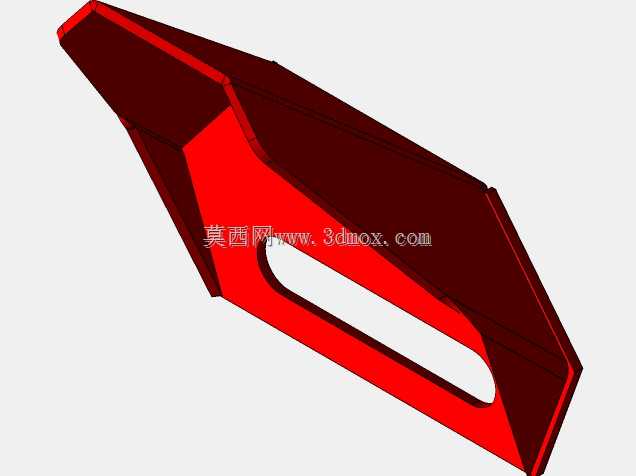

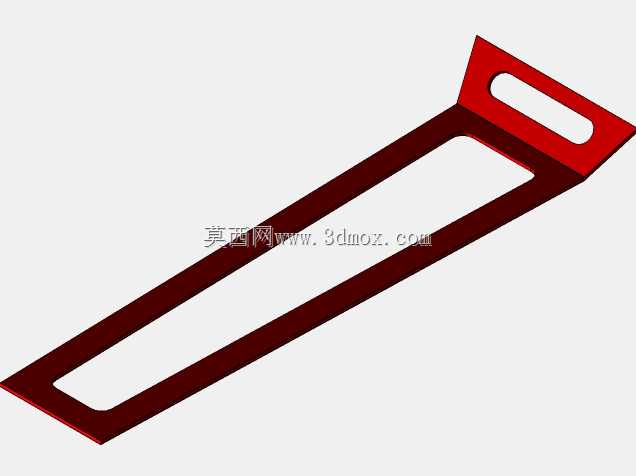

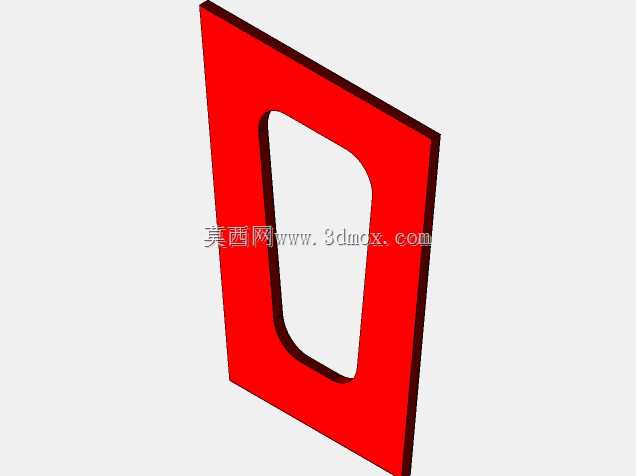

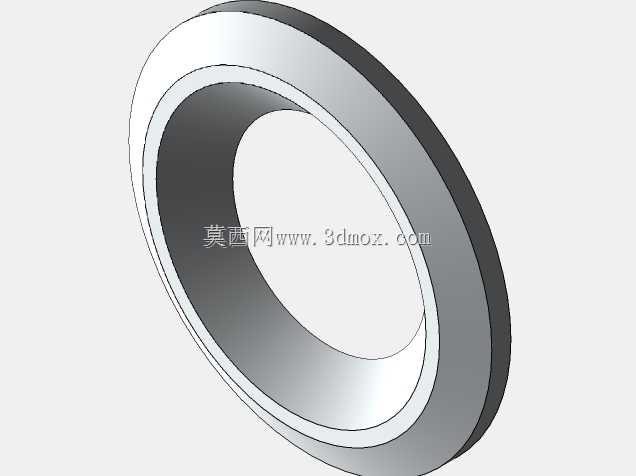

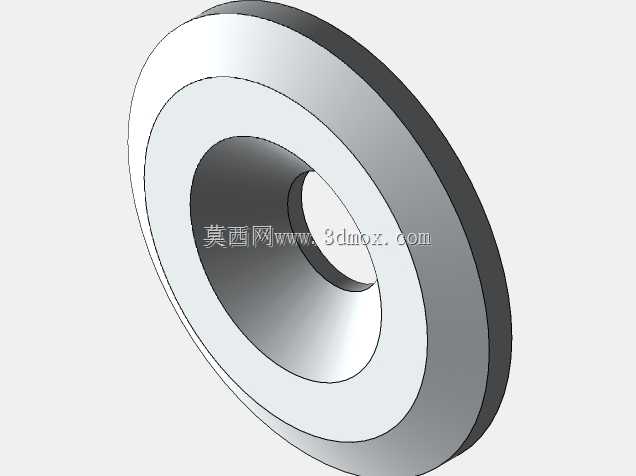

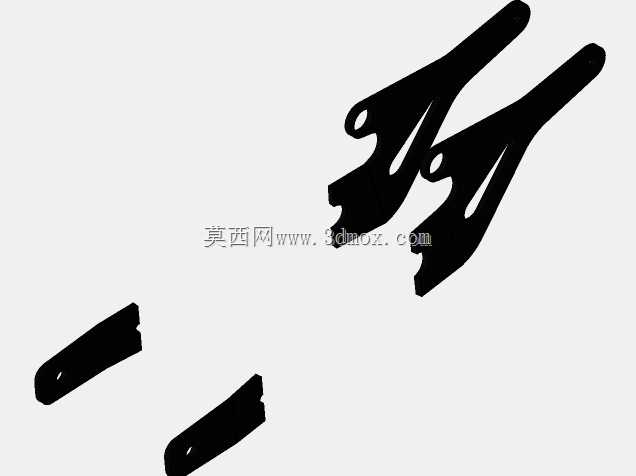

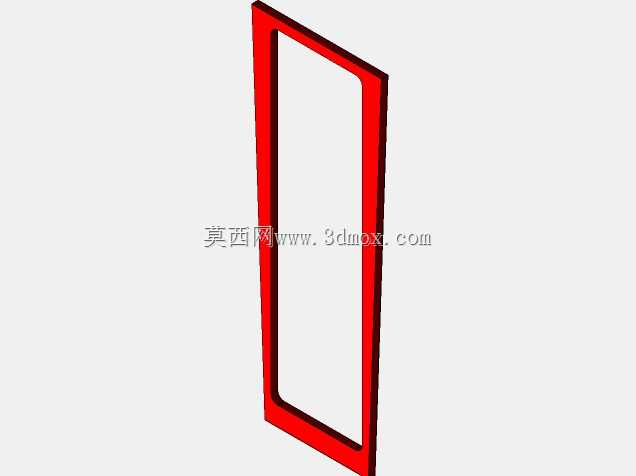

常规两轮电动代步车的车架焊接变形问题，一直是小批量试制阶段最容易被忽略的加工隐患，管材拼接处的热影响区应力集中，往往会导致后续整车装配时出现轴孔同轴度偏差，强行拧紧紧固件后还会埋下长期使用的结构开裂风险。这款概念电动自行车的结构设计，从一开始就把加工适配性放在核心考量位置，没有为了追求夸张的外观造型刻意设计大曲率异形管材，主受力梁采用等径薄壁铝合金管的弯折成型方案，弯折处的圆角半径严格匹配常用弯管机的加工参数范围，不需要额外定制特殊成型模具，普通机加工车间就能完成管材的初加工工序。车架的电池仓位置没有采用传统的焊接固定支架结构，而是直接在主梁管材的对应位置铣出定位卡槽，电池包外壳直接嵌入卡槽后通过侧向快拆锁扣固定，既省去了额外焊接支架带来的热变形校正工序，也能降低整车的整备质量，卡槽的配合公差预留了0.2mm的阳极氧化层厚度余量，避免表面处理后出现装配过盈的问题。后轮驱动电机的安装座采用一体化铣削成型的铝合金件，和车架后平叉的连接位置设计了腰型调节孔，不需要额外加装张紧轮就能调整传动皮带的松紧度，腰型孔的边缘做了倒角去毛刺处理，避免长期震动下紧固件出现应力断裂。脚踏位置的安装支架没有采用和车架焊接的固定结构，而是采用螺栓连接的模块化设计，后续如果需要调整脚踏高度或者更换不同规格的脚踏部件，不需要对车架主体进行二次加工，只需要更换对应规格的连接支架即可。车把转向位置的限位结构直接集成在车头管的内壁，不需要额外焊接限位块，减少了一道焊接工序的同时也能避免焊接凸起带来的外观瑕疵，限位角度设置为左右各42度，既满足日常转向的灵活度需求，也能避免转向角度过大导致的线材拉扯问题。整车的外露连接紧固件全部采用统一规格的内六角螺栓，后续维护时只需要一种规格的内六角扳手就能完成大部分拆装操作，降低了售后维护的工具成本。线束的走线路径全部隐藏在管材内部，在管材的穿线位置做了光滑的圆角过渡，没有尖锐的毛边，避免长期震动摩擦导致线束外皮破损，穿线孔的位置还预留了密封圈安装槽，雨天骑行时能避免雨水顺着管材内部流入电池仓或者电机位置。
