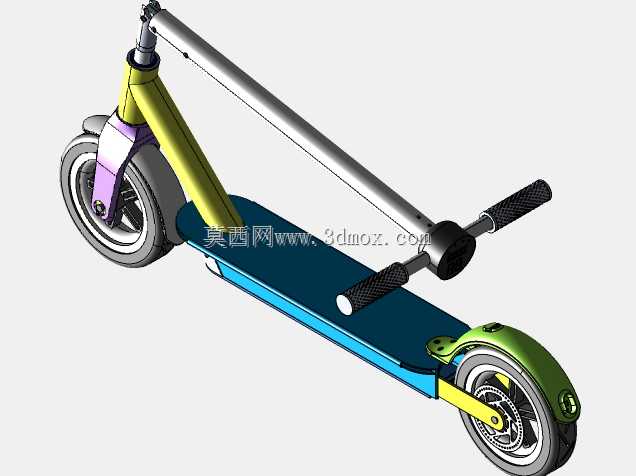

轻量化折叠电动滑板代步车结构设计

短距代步载具的轮组同轴度偏差，一直是小批量试制阶段最容易被忽略的加工隐患，这款电动滑板的轮座安装位做了内嵌式定位凸台设计，轮轴穿入后不需要额外调校就能保证前后轮处于同一回转平面，避免骑行时出现轮组偏磨、行驶跑偏的问题。立管与踏板主体的衔接处没有采用常见的外置焊接抱箍结构，而是把折叠锁止结构的转轴藏进了立管下段的型腔内部，外露的锁扣手柄做了圆弧收边，既减少了骑行时裤腿剐蹭锁扣的概率，也让整车外观线条更流畅，没有突兀的凸起结构。踏板主体采用一体化挤压成型的腔体结构，内部预留了电池仓的安装卡位，腔体边缘做了1.5度的拔模斜度，适配铝型材挤出的加工工艺，不需要后续二次铣削就能直接安装电池组与控制模块，大幅减少了机加工序的耗时。前后挡泥结构与轮架做了一体化设计，后轮的挡泥板尾部集成了尾灯安装位，不需要额外打孔固定线束，走线槽顺着踏板腔体的侧壁延伸到车头把立处，所有线束都藏在结构内部，既避免了户外骑行时线束被雨水侵蚀，也防止日常折叠操作时拉扯到线路。把横的握把安装位做了滚花纹理，握把套压入后不需要额外打胶就能保证足够的握持摩擦力，长时间骑行也不会出现握把套转动移位的问题。前轮的转向限位凸台直接做在了立管底座上，转向角度控制在左右各45度，避免急转弯时前轮剐蹭到踏板侧边，同时也能防止转向角度过大导致的侧翻风险。后轮的驱动电机安装位做了下沉式设计，电机轴的固定座与踏板后段的加强筋连为一体，承受大扭矩输出时不会出现安装位开裂的问题，日常承载100公斤的负载行驶时，后段结构的形变量控制在0.2毫米以内，完全满足日常通勤的工况需求。折叠机构的锁止销做了弹簧自复位设计，展开时只需要下压立管就能自动卡入锁位，不需要额外手动拨动锁扣，操作时单脚就能完成解锁折叠的动作，适配通勤场景下快速收纳的需求。
