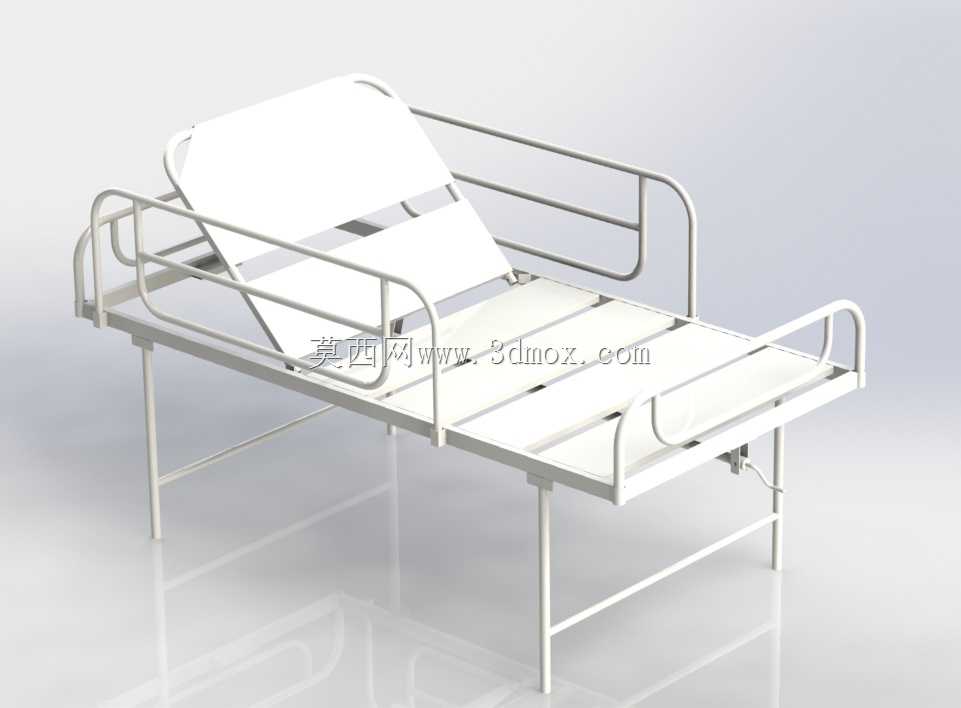

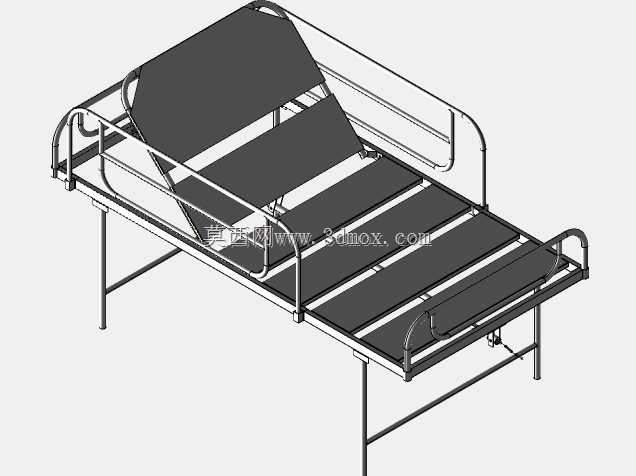

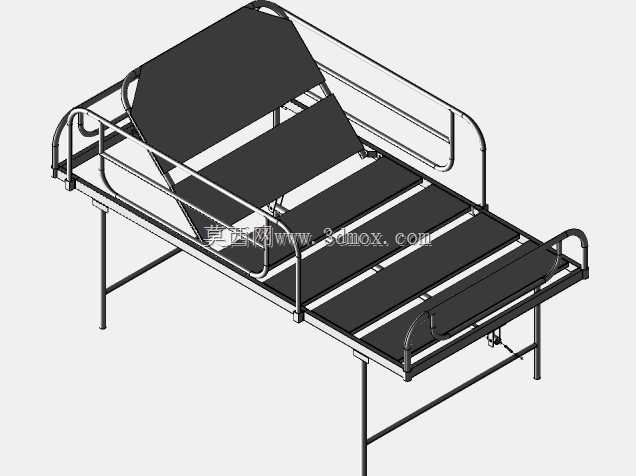

简易半福勒金属护理病床结构设计

基层医疗场景里的护理床常年要面对高频起背调节、粗暴搬运、潮湿环境锈蚀的多重考验，很多低价量产床架用不了一年就会出现床板变形、护栏晃荡、调节机构卡滞的问题，这款半福勒金属床的设计从加工适配的角度做了不少落地性的取舍。床架主腿用的是标准圆管，没有做异形折弯，下料时直接用常规砂轮切割机就能定尺，坡口也只需要在焊接位置做简单打磨，不用开定制冲压模，小批量加工时甚至能靠通用工装完成定位，省去了开模的高额成本。床板部分没有用整块冲压钢板，而是分成了四块窄条板拼接，每块板的折边高度统一压到25mm，既保证了承托时的抗弯强度，又能让板材在常规剪板机上完成下料，不用找大台面的激光切割设备，单块板的重量也控制在单人可搬运的范围，车间组装时不用借助吊装工具。护栏的连接座没有用复杂的压铸连接件，直接在床架侧管上开对应尺寸的通孔，护栏插杆穿入后用弹簧销定位，插拔的间隙控制在0.2mm以内，既不会因为间隙太小出现插拔卡滞，也不会因为间隙过大导致护栏晃荡，加工时只需要用台钻就能完成孔位加工，公差要求也在普通钻床的精度范围内，不用上加工中心就能保证装配精度。起背调节的支撑结构藏在床板下方，没有外露的复杂连杆，调节时的受力点直接落在床架的横向加强管上，加强管的位置刚好对应床板的受力支点，焊接时不用额外做补强板，靠管材自身的强度就能承受患者靠卧时的冲击力，焊接位置也都做在了管材的内侧，打磨后喷塑完全看不到焊痕，既美观又能避免焊道外露容易锈蚀的问题。床脚的横撑没有做斜向加固，而是用两根平行的方管连接前后床腿，管材的壁厚选了1.2mm的普通焊管，既满足了整体的抗扭强度，又不会因为壁厚过大增加整体重量，搬运时两个工人就能轻松抬动，喷塑层的厚度控制在60μm，刚好能抵御日常消毒水的腐蚀，又不会因为涂层过厚导致装配孔位堵塞。整个床架的所有零件都能用常规的五金加工设备完成制作，没有需要定制的非标件，哪怕是乡镇级的小型五金厂也能完成量产，成本控制在极低的水平，完全适配基层诊所、乡村卫生室的低预算采购需求，同时结构强度完全能满足日常护理的使用要求，不会因为成本压缩出现结构失效的隐患。
