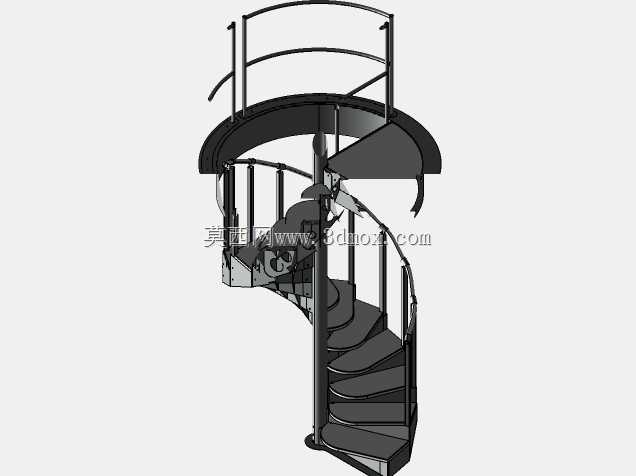

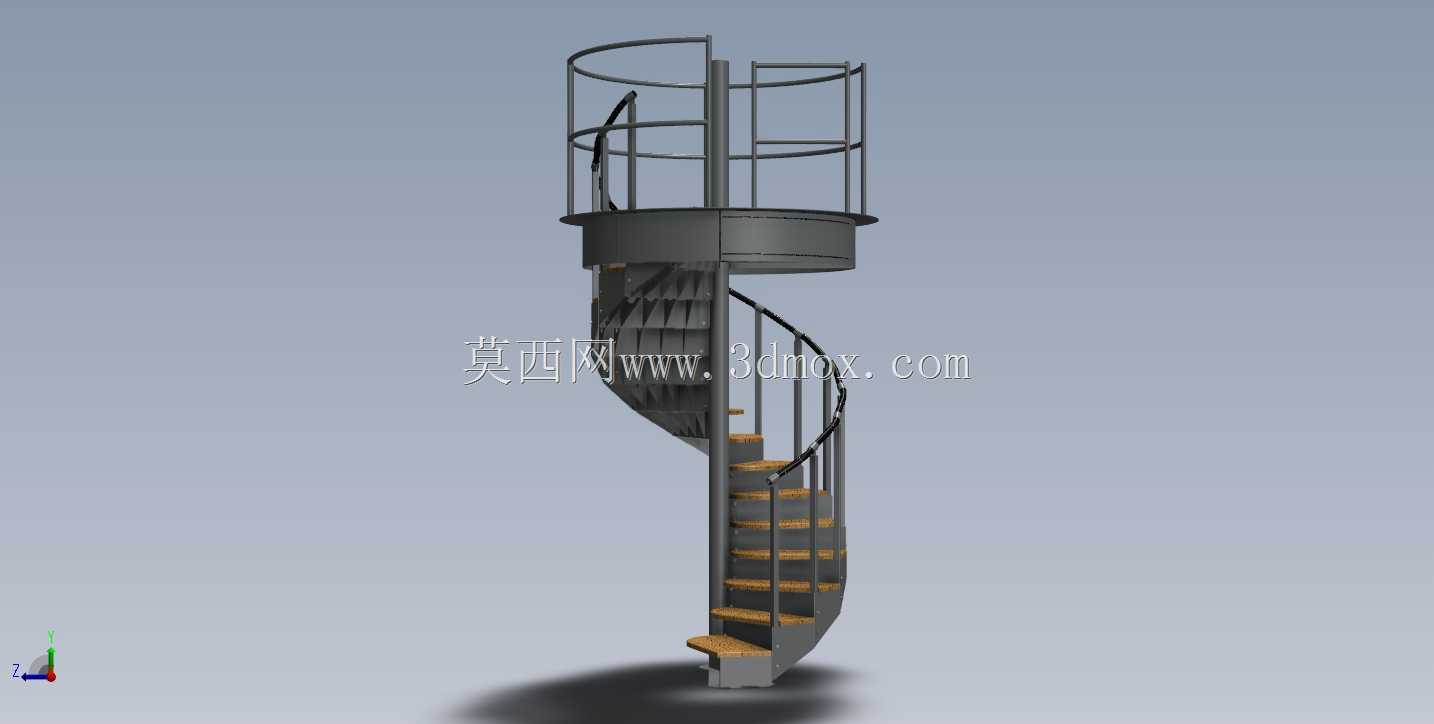

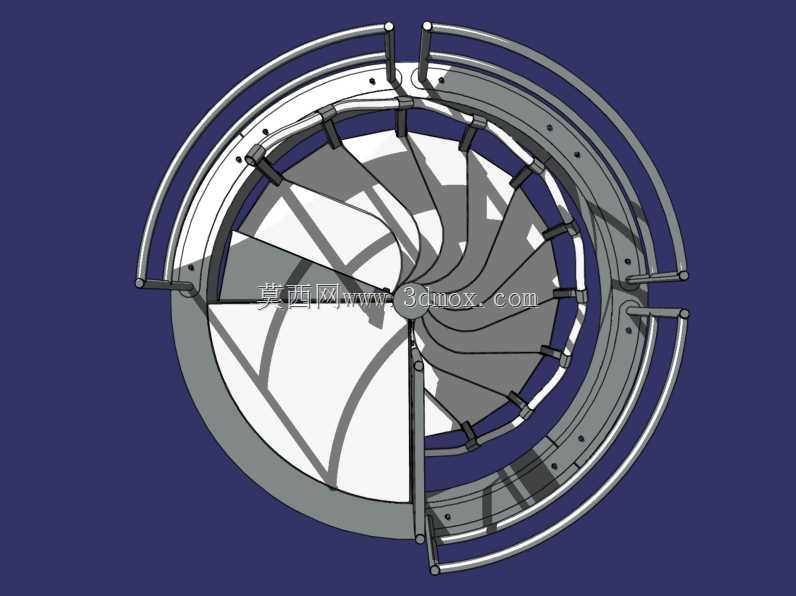

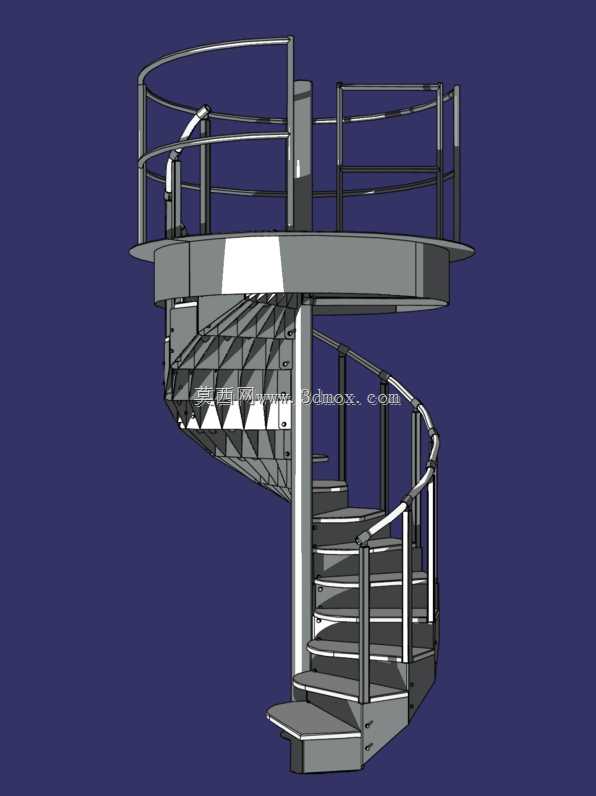

模块化便携金属螺旋楼梯结构设计

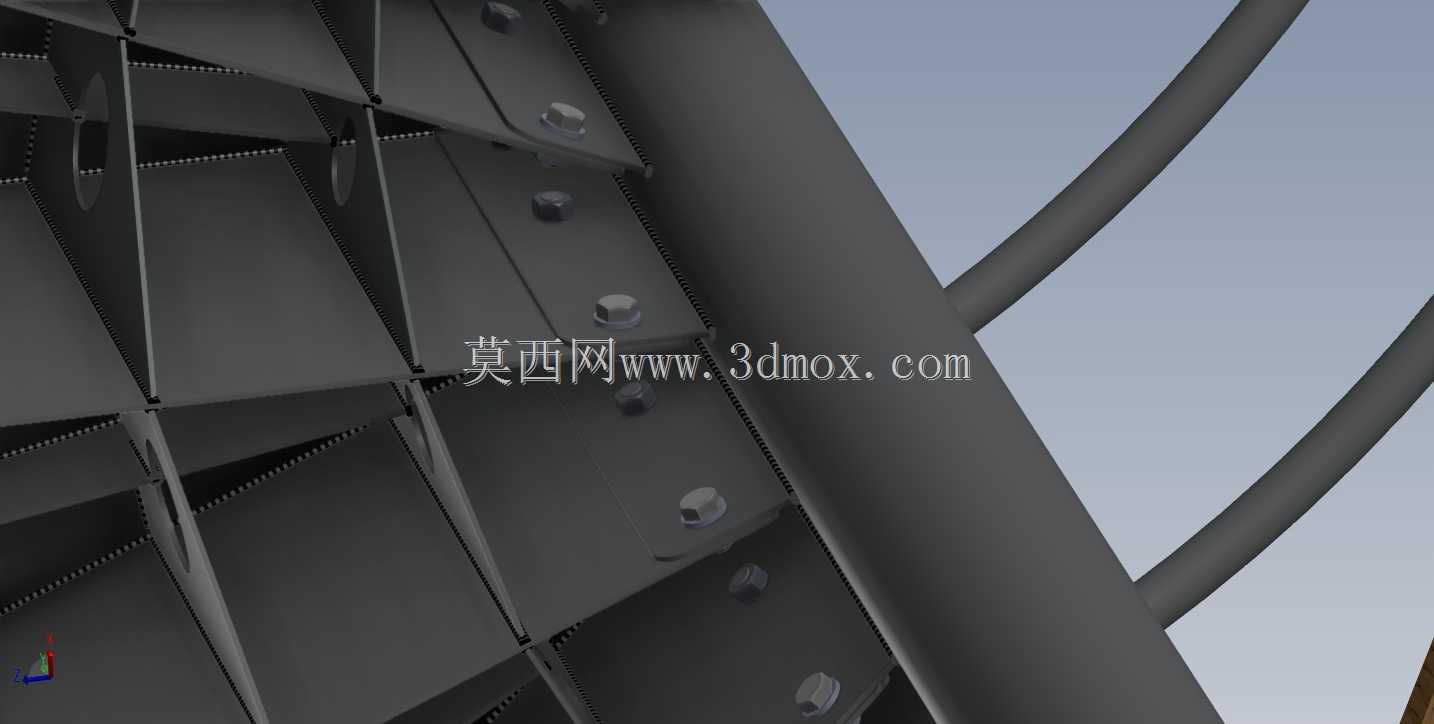

现场临时登高作业的金属楼梯常面临转运磕碰变形、拼接错位卡滞、不同层高适配性差的痛点，这款螺旋梯的结构设计完全围绕加工落地的全流程做了针对性取舍。踏步板采用折边一体成型结构，边缘预留的3mm翻边既替代了额外焊接的防滑挡条，也能在叠放转运时形成嵌套限位，避免多块踏步堆叠运输时的板面刮花与边角磕碰，折边处的圆角半径严格匹配常规数控折弯机的下模槽口参数，不需要定制特殊刀具就能完成批量加工，单块踏步的折弯工序全程不需要二次换模。中心立柱的分段连接位没有采用常规的法兰盘对接，而是在管端切割出互锁的凹凸榫结构，拼接时直接对准卡槽插入后拧入侧向紧定螺钉即可固定，省去了法兰盘焊接、配打孔位的多道工序，相邻两段立柱的同轴度靠榫结构本身的配合精度保证，就算现场没有专用校准工具，拼接后的立柱直线度误差也能控制在千分之二以内，不会出现梯段整体倾斜的问题。护栏的弧形横杆采用分段等曲率设计，每一段横杆的弧度完全一致，加工时只需要一套滚压模具就能完成所有横杆的成型，不需要根据不同梯段的位置单独调整弧度参数，横杆与立柱的连接座采用冲压一体成型的抱箍结构，安装时直接卡在立柱管外壁，拧紧两颗螺栓就能完成固定，不需要在立柱上预先焊接连接耳板，既减少了焊接变形的风险，也能根据现场使用需求灵活调整护栏的安装高度。踏步与中心立柱的连接位预留了长条形调节孔，就算加工时踏步的安装角度存在微小误差，也能通过孔位的调节余量补偿公差，不会出现踏步板面倾斜、拼接缝隙不均的问题，每块踏步下方的三角加强筋采用与踏步板同材质的激光切割件，焊接时刚好卡在折边形成的凹槽内，不需要额外做定位工装就能保证加强筋的安装位置精准，焊接后的变形量比常规外置加强筋结构减少六成以上。整梯所有零部件都能拆解为平板状或短管状构件，单包构件的重量控制在单人可搬运的范围内，不需要大型吊装设备就能完成转运与现场组装，连接用的紧固件全部采用统一规格的内六角螺栓，现场安装只需要一把内六角扳手就能完成全部作业，不需要携带多种规格的工具适配不同位置的连接件。
