两轮斜躺式人力代步自行车结构设计

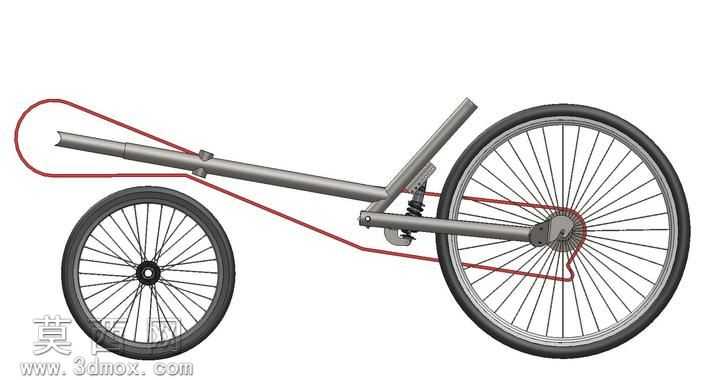

本作品为斜躺式两轮自行车的完整三维结构设计，建模阶段采用SolidWorks完成全零件参数化搭建，从基础管材轮廓到标准件、功能件均按照实际加工尺寸1:1还原，保证各部件装配间隙符合真实加工公差要求。建模过程中首先搭建整车的基准骨架，确定前后轮轴距、躺姿骑乘坐姿的人机工程参数，以骑手半躺骑行时的腿部伸展角度、背部支撑角度为核心依据，定位中轴、座椅支撑位、后轮驱动位的相对位置，避免传统 upright 自行车长时间骑行压迫会阴、腰部受力过大的问题。车架主体采用金属管材的焊接结构设计，红色管线部分还原了车架的弯折管材走向，主承重梁采用大直径金属管材保证骑行刚性，后叉位置集成了弹簧减震结构，建模时还原了减震器的活塞、弹簧预压调节、连接铰点的活动结构，可在装配体环境下模拟后轮遇到颠簸时的减震行程，验证减震结构不会与车架、后轮辐条发生运动干涉。车轮部分按照真实自行车轮结构建模，包含带辐条孔的轮圈、等径排布的钢丝辐条、花鼓结构、充气轮胎的胎面纹理，前轮转向结构保留了转向管柱的转动自由度，可模拟转向动作的活动范围。设计过程同步考虑了实物落地的全流程可行性，从三维模型的结构拆分出发，匹配激光切割管材下料、车削加工花鼓与轴类零件、焊接组装车架、整车装配测试的完整加工流程，所有非标准件的结构均适配常规机加工工艺，不存在无法落地的异形结构。材质渲染阶段，为金属车架赋予哑光金属漆材质，还原金属管材焊接后的磨砂质感，轮胎赋予黑色橡胶材质并添加轻微的表面粗糙质感，减震弹簧赋予亮面金属材质区分功能部件，辐条与花鼓采用亮面镀铬金属材质，渲染时采用柔和的侧方光源，清晰展现车架的管线走向、各部件的装配层次，完整呈现斜躺自行车低风阻、坐姿舒适的结构特点。
