紧凑型三角结构并联式桌面3D打印设备

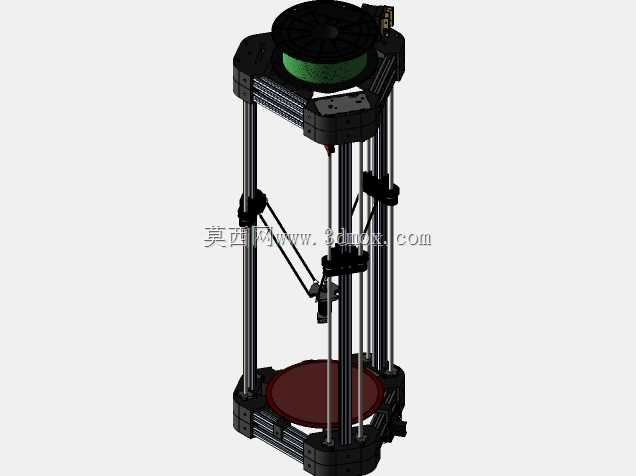

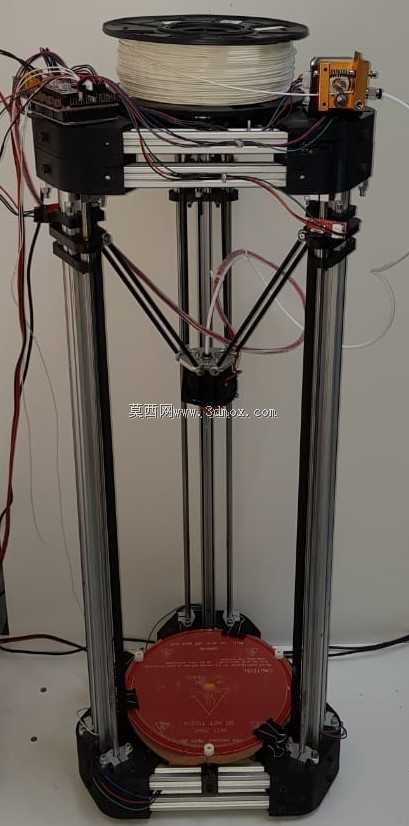

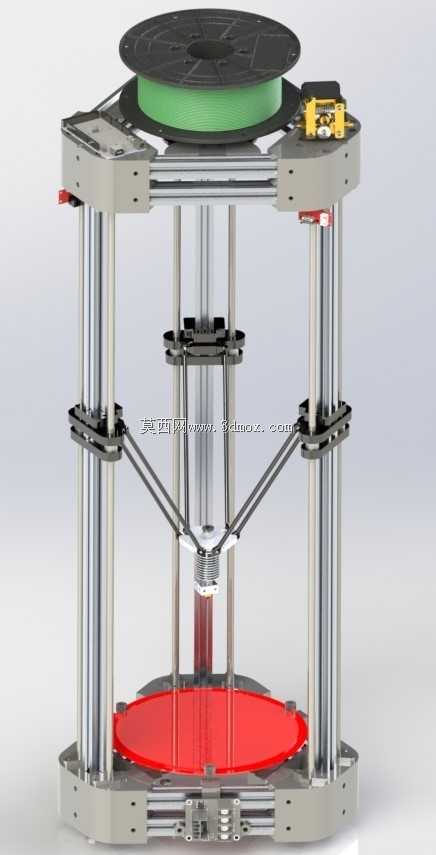

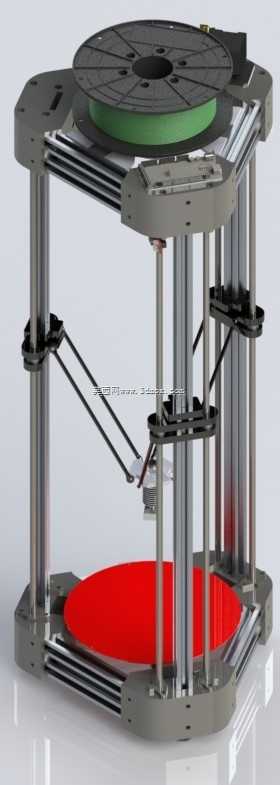

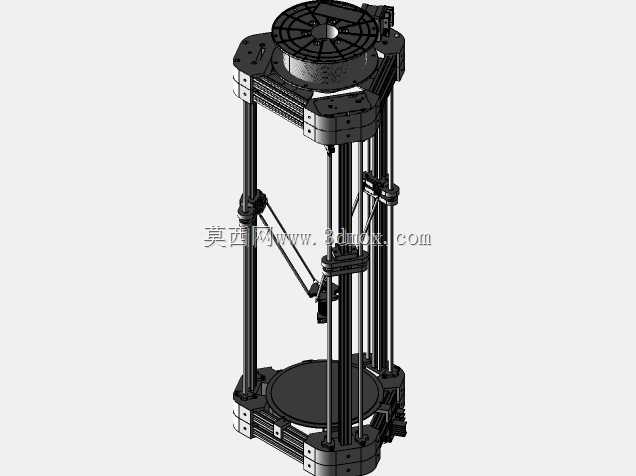

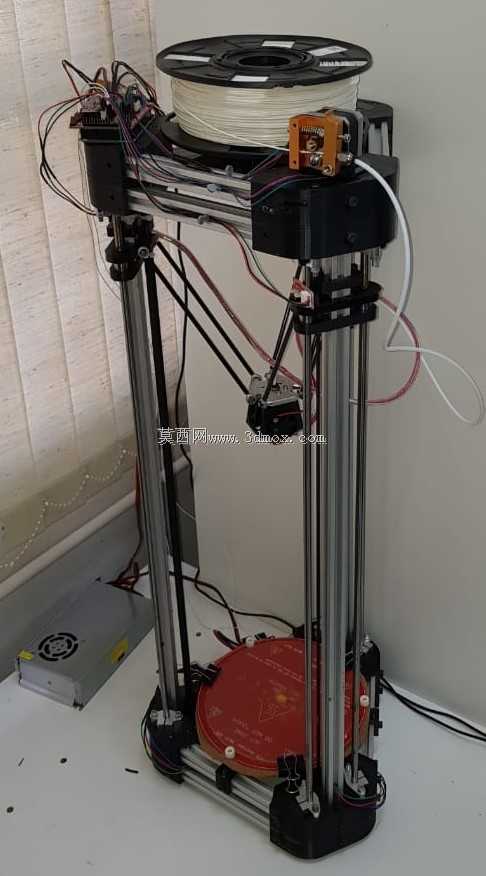

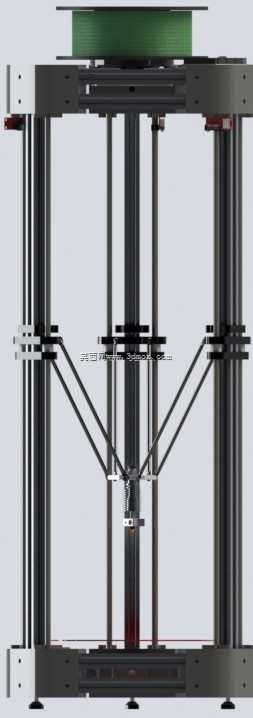

桌面级FDM打印设备长期存在的框架共振问题，在这款三角并联构型的机型上得到了针对性的结构消解。传统矩形框架的单侧受力偏移，会在高速打印时引发0.1mm以上的层纹错位，这款设备用三根均布的竖直光轴作为主支撑，配合斜向拉杆形成三角稳定构型，将打印头的运动受力均匀分散到三个支撑柱上，哪怕是100mm/s的高速打印工况下，挤出头的径向跳动量也能控制在0.05mm以内，完全满足PLA、PETG等常规耗材的高精度打印需求。

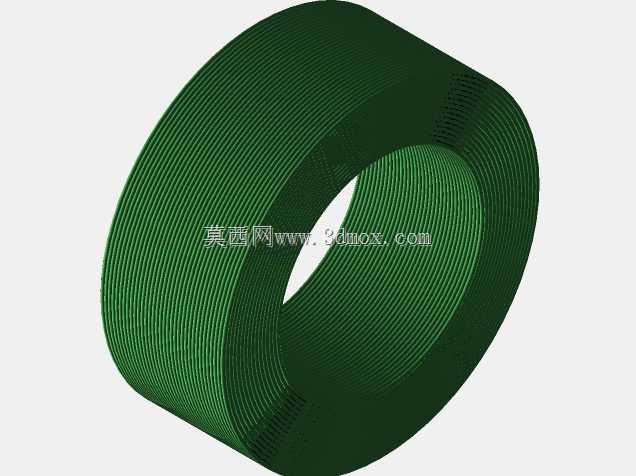

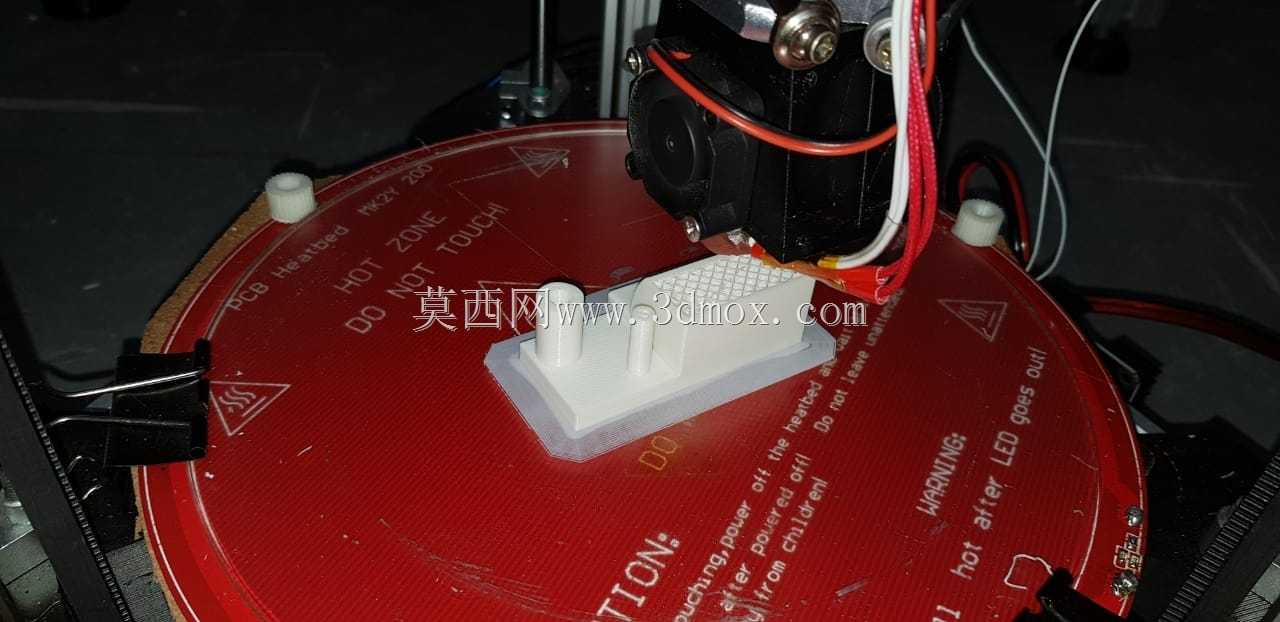

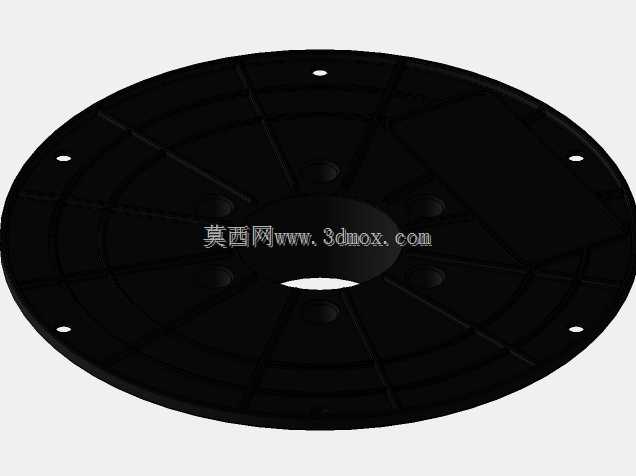

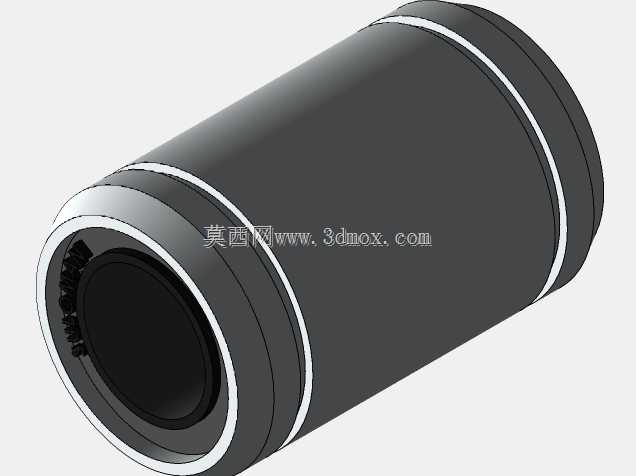

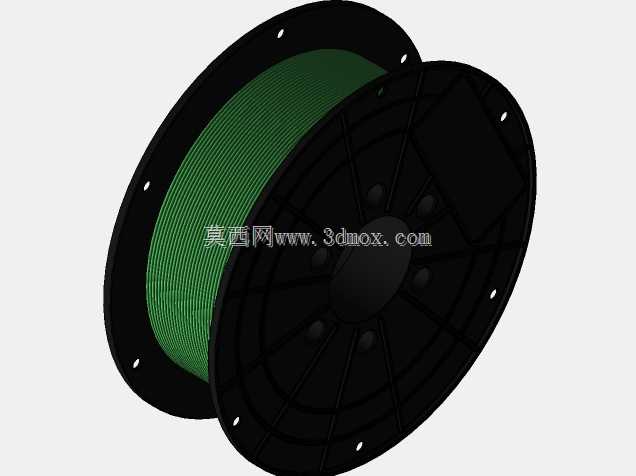

顶部集成的耗材架直接固定在主框架上，省去了外置料架的额外安装空间，料盘转动时的偏心震动会直接被框架的三角结构吸收，不会传递到下方的运动机构。打印平台采用圆形红面钢化玻璃配置，相比同打印幅面的矩形平台减重30%以上，Z轴升降时的惯性负载更小，配合三根光轴上的直线轴承导向，平台升降的平行度误差能全程控制在0.03mm以内，避免了首层打印时的边缘翘边、局部粘不住平台的常见问题。

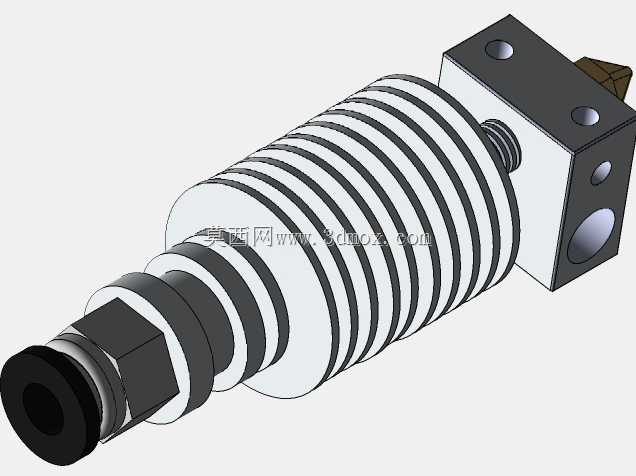

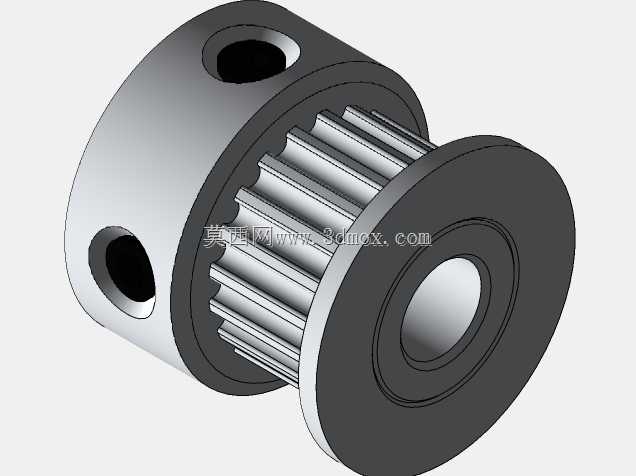

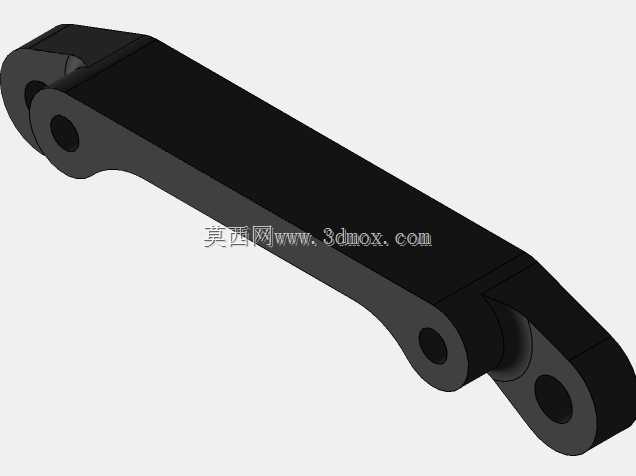

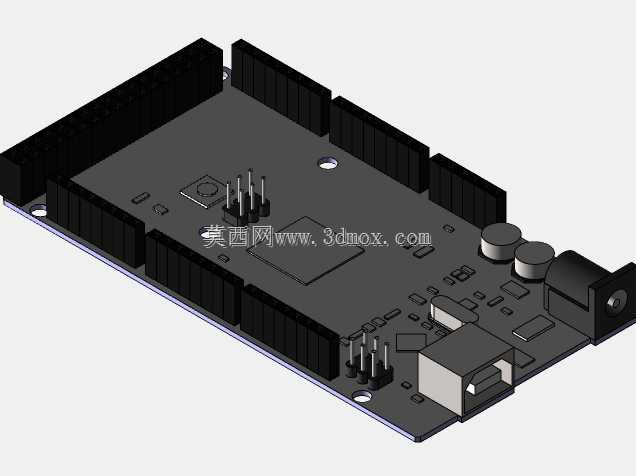

挤出头的并联臂采用碳纤维拉杆搭配鱼眼轴承的组合，相比金属拉杆减重60%，运动惯量的降低直接提升了拐角打印的精度，不会出现传统机型高速拐角时的过冲积瘤。所有的传动同步带都布置在框架的外侧，日常维护张紧时不需要拆解设备外壳，手指就能直接摸到调节螺栓，哪怕是新手用户也能在两分钟内完成皮带张紧操作。底部的框架预留了主控板、电源的安装位，所有走线都可以沿着光轴内侧的空隙布置，不会和运动部件产生干涉，装配时不需要额外设计走线槽，直接用扎带就能完成线束固定，装配工时比同规格矩形框架机型减少40%。

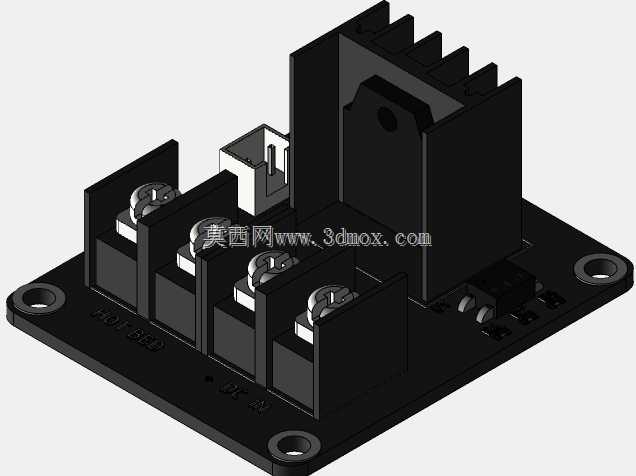

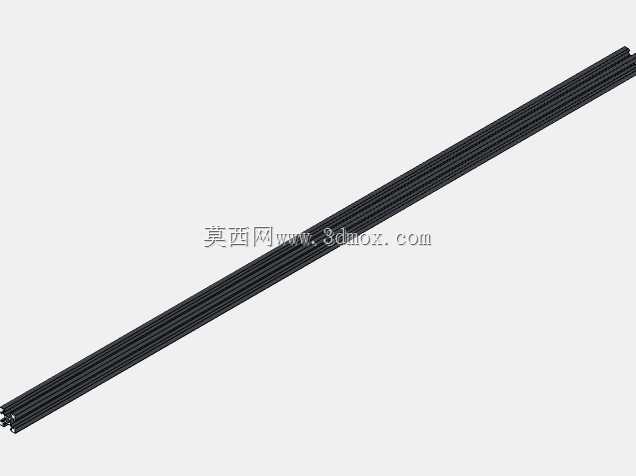

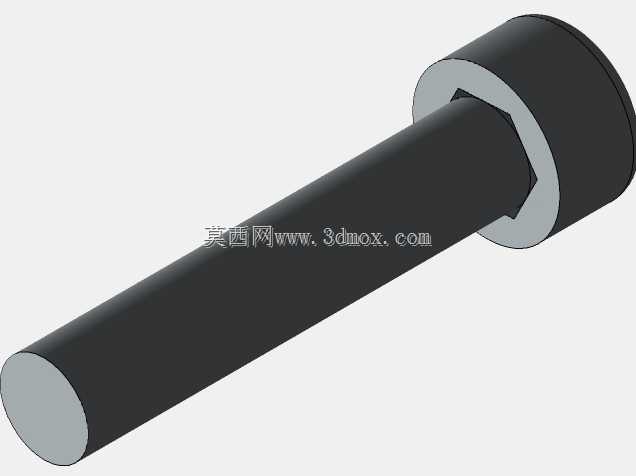

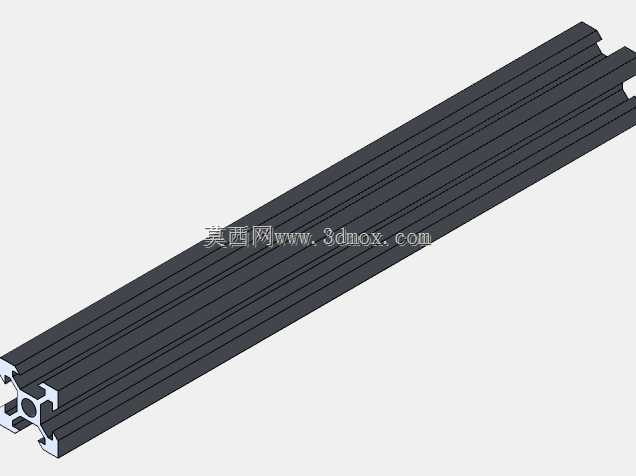

设备的所有结构件都采用标准铝型材和通用五金件拼接，没有定制异形结构件，加工时只需要对铝型材进行定长切割、端面钻孔即可，不需要开模制作特殊外壳，小批量试制的成本能控制在千元级别。打印幅面覆盖直径170mm、高度400mm的圆柱空间，足够满足日常创客制作、教学实训的大部分打印需求，三角构型的占地面积仅为同幅面矩形机型的60%，放在桌面不会占用过多操作空间。
