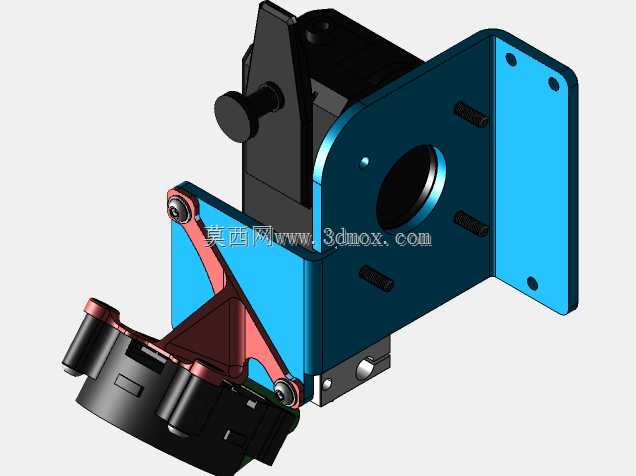

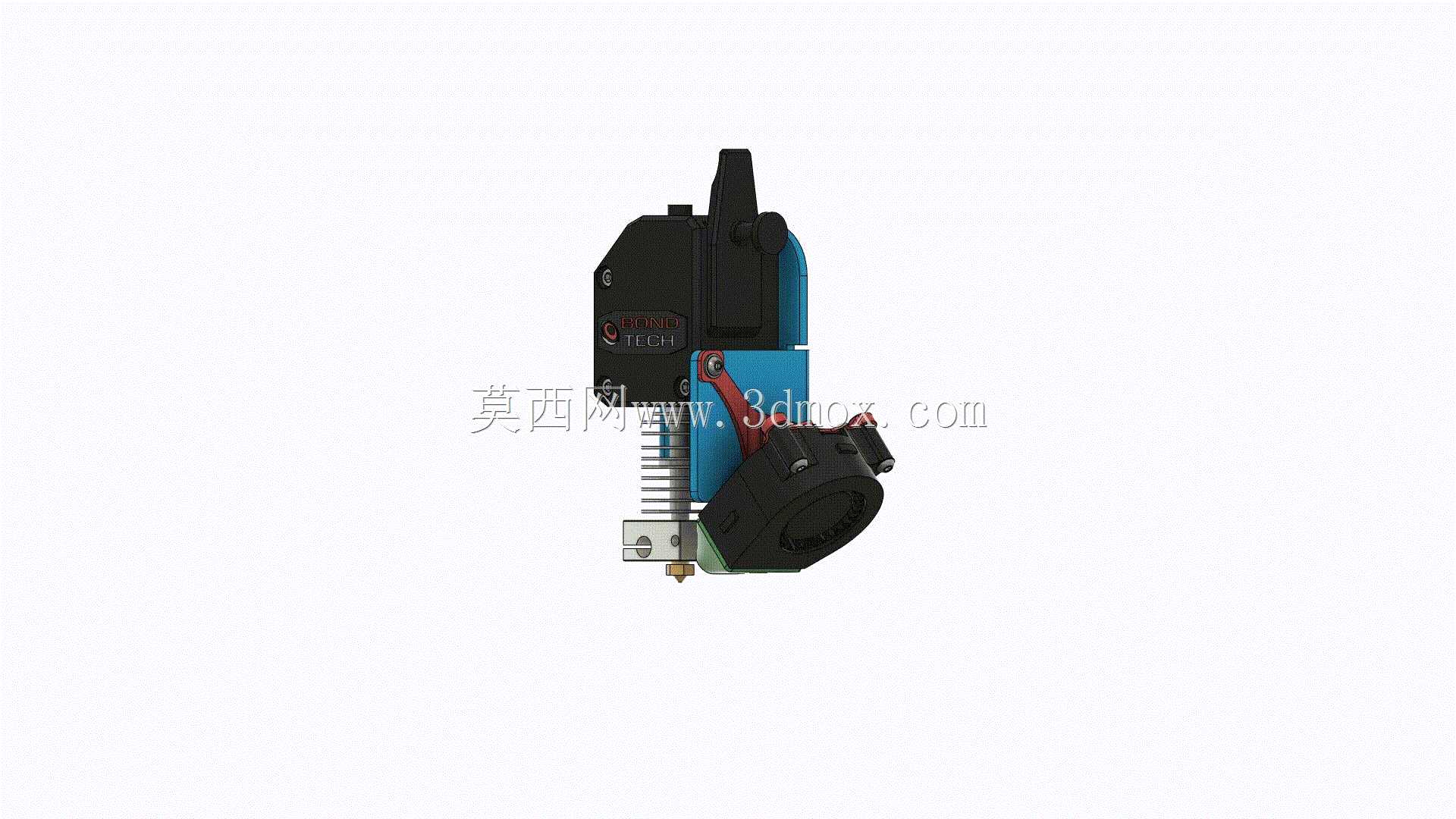

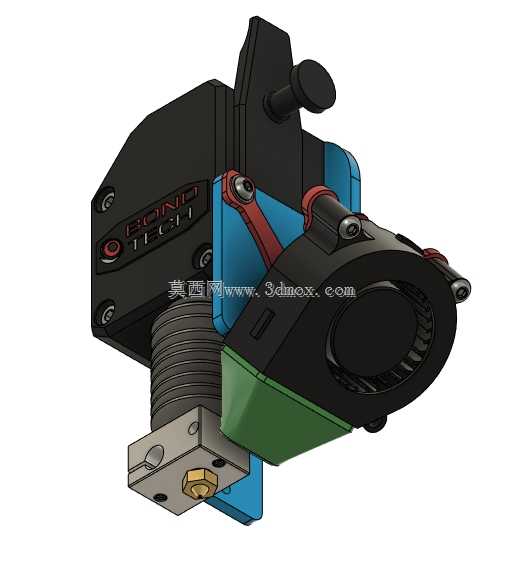

火炮侧绕机X1挤出头散热风道支架组件

桌面级FDM设备长时间连续打印时，挤出端散热不足导致的耗材提前软化堵头、近程挤出轮打滑丢步，是困扰不少用户的高频故障，这套适配火炮侧绕机X1 V4版本的挤出端改装组件，正是针对原厂散热结构的短板做的定向优化。风道的曲面走向完全避开了挤出机的齿轮传动区域，不会干涉双驱动齿轮的啮合间隙，进风口正对风扇的轴心出风区，没有多余的折角造成风阻损耗，吹向热端冷端的气流能均匀覆盖散热鳍片的每一层间隙，不会出现鳍片局部积热的问题。支架的安装孔位完全匹配BondTech BMG挤出机的原有螺孔，不需要对机身做任何打孔、切割改装，M3规格的固定孔预留了0.2mm的公差余量，即便用FDM工艺打印PLA材质的支架，也能顺利拧入螺丝不会出现孔位错位。风扇固定位的卡扣做了0.15mm的过盈设计，不需要额外打胶就能牢牢固定4010规格的轴流风扇，打印过程中不会因为设备振动出现风扇移位、异响的情况。风道的出风口做了收窄处理，气流不会四散吹向打印中的热端喷嘴，避免喷嘴温度骤降导致的耗材粘结不牢、层间剥离问题，同时还能引导少量气流吹向刚挤出的耗材表层，加快打印件的冷却定型，减少悬垂面的拉丝、翘边缺陷。支架的受力结构做了加厚处理，靠近挤出机安装面的位置加了三角加强筋，即便长期处于热端辐射的40-50℃环境下，也不会出现支架变形、风扇下沉蹭到打印件的问题。所有的走线槽都做了圆角过渡，不会刮伤风扇和热敏线的绝缘外皮，线材可以顺着支架边缘的卡扣固定，不会和X轴的运动皮带、同步轮产生干涉。这套组件没有多余的冗余结构，整体重量控制在15g以内，不会增加X轴运动模组的负载，不会影响打印时的加速度参数，高速打印时也不会因为额外重量导致振纹加重。
