全自动液压压砖机整机结构三维设计

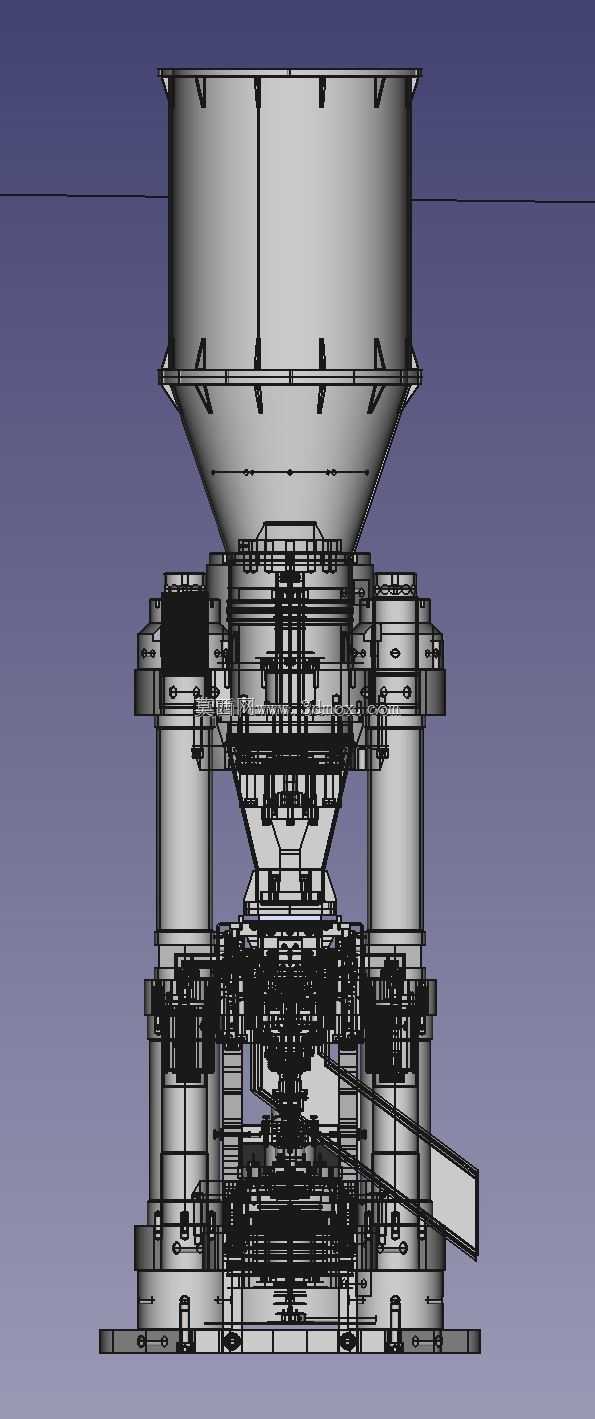

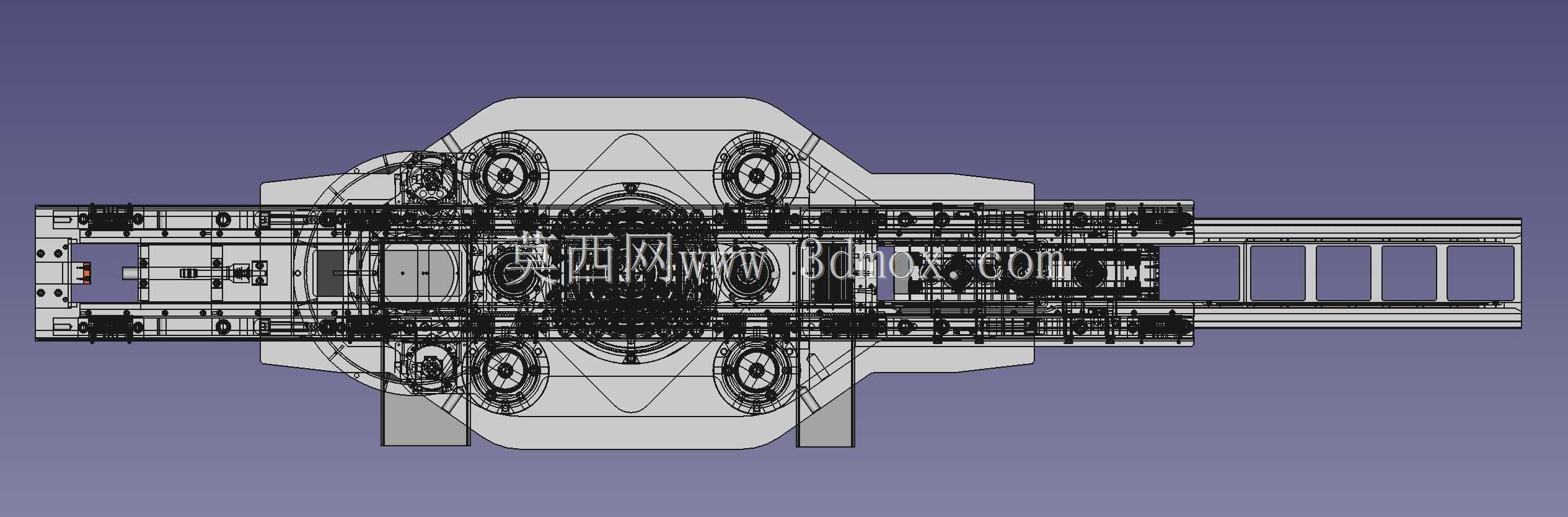

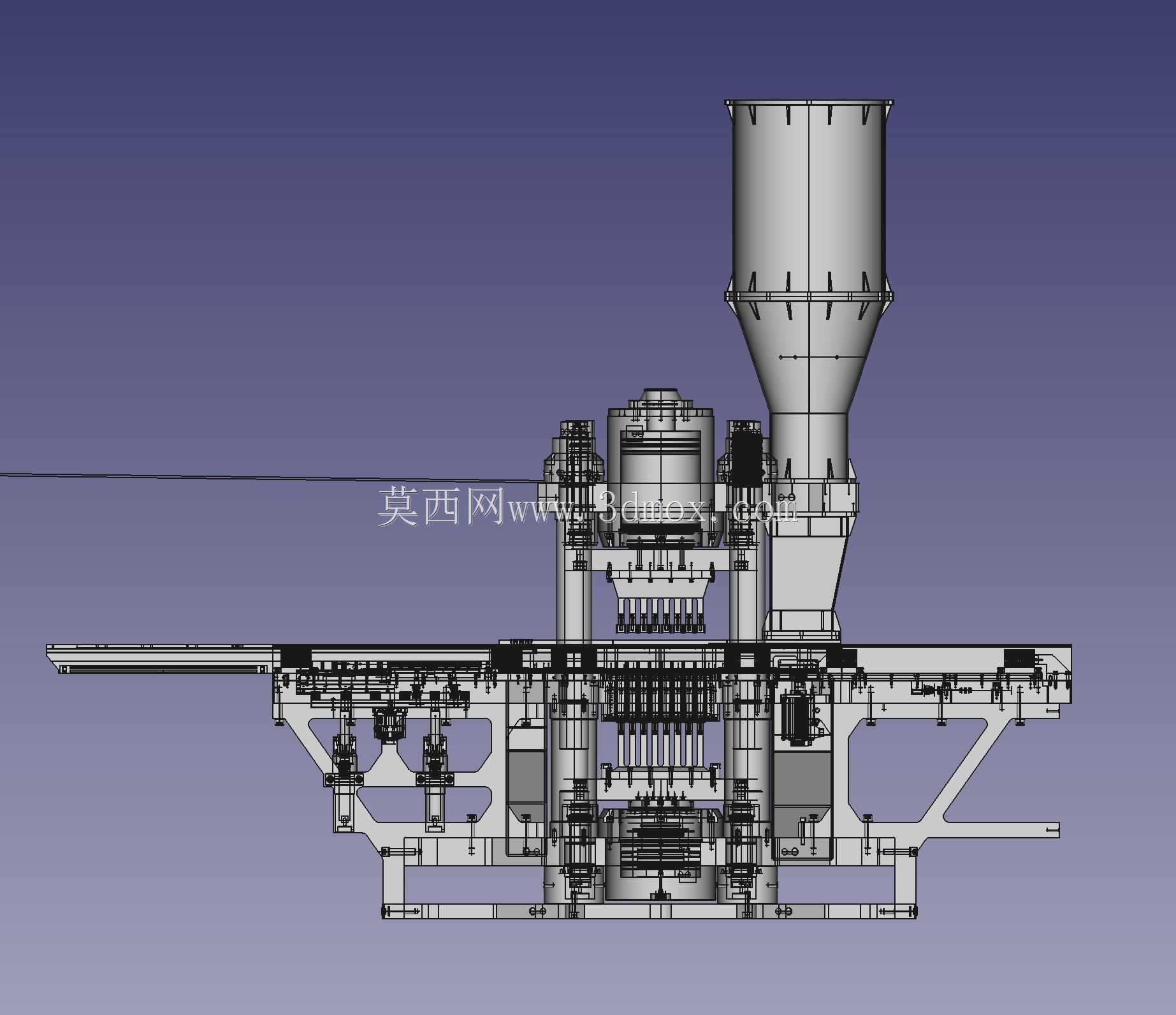

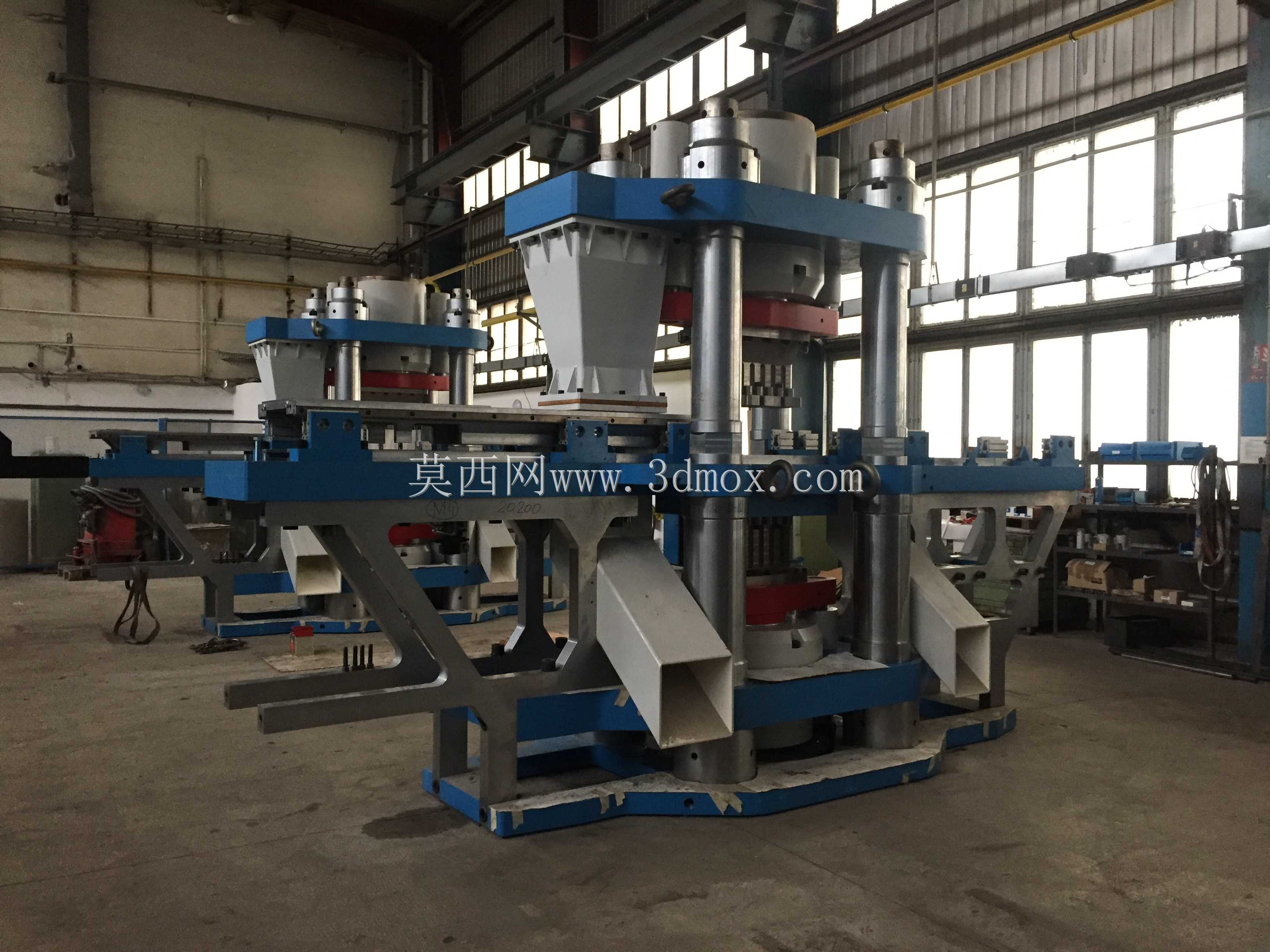

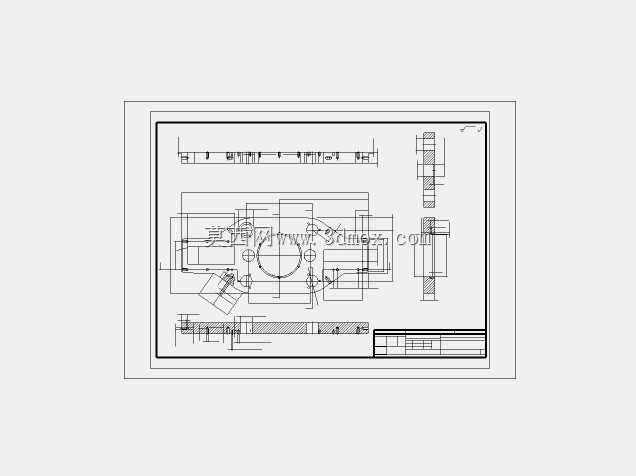

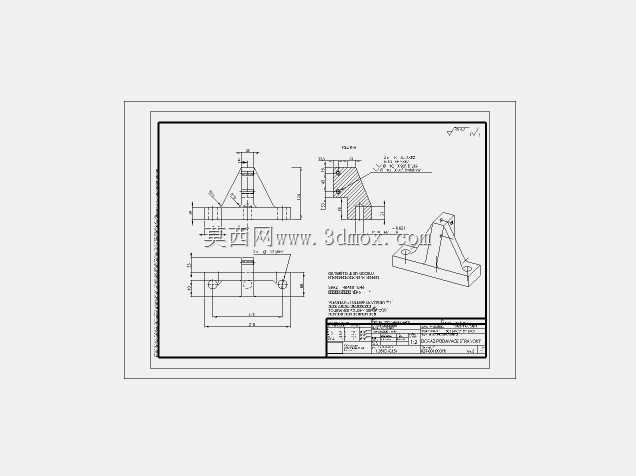

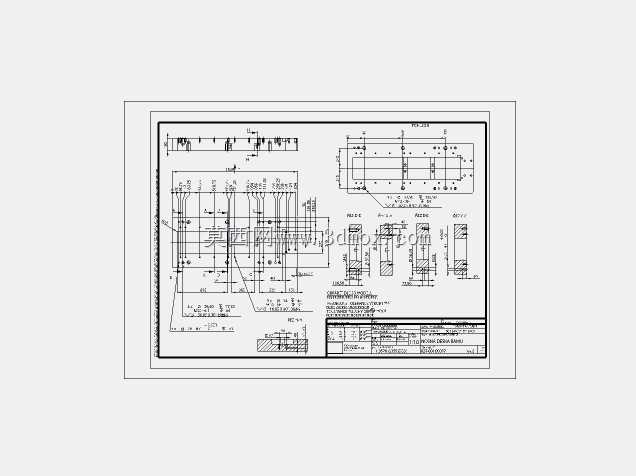

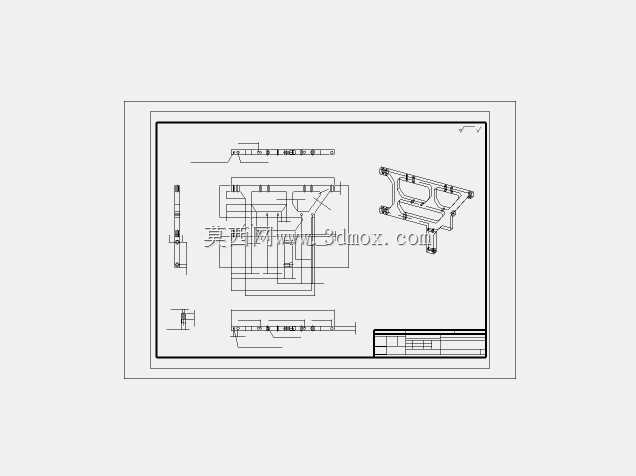

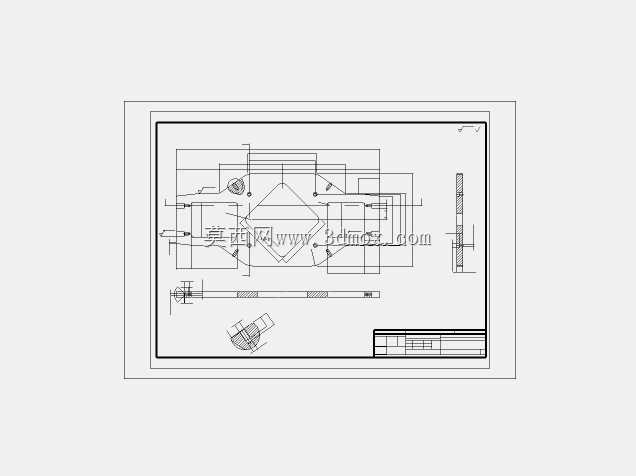

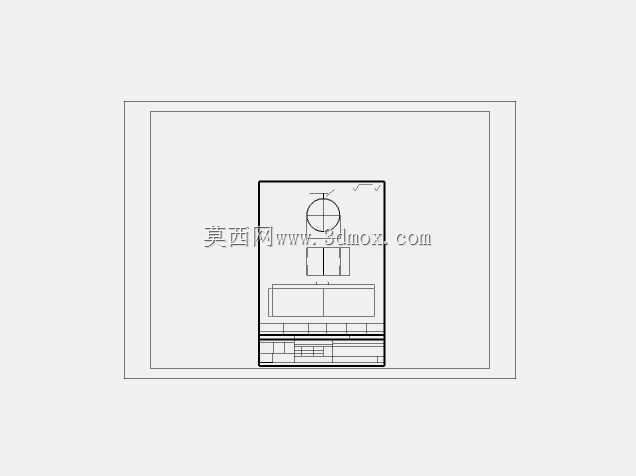

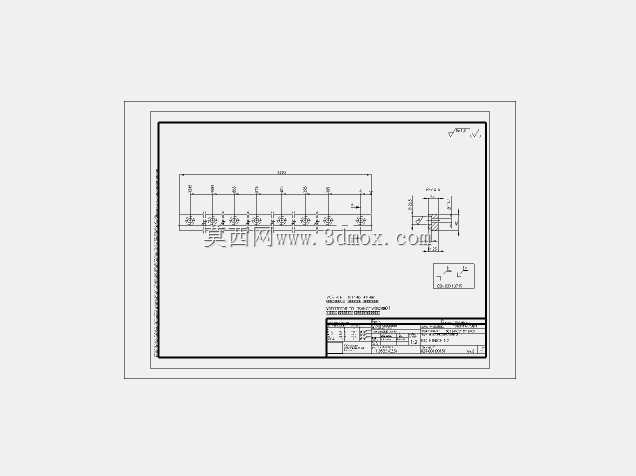

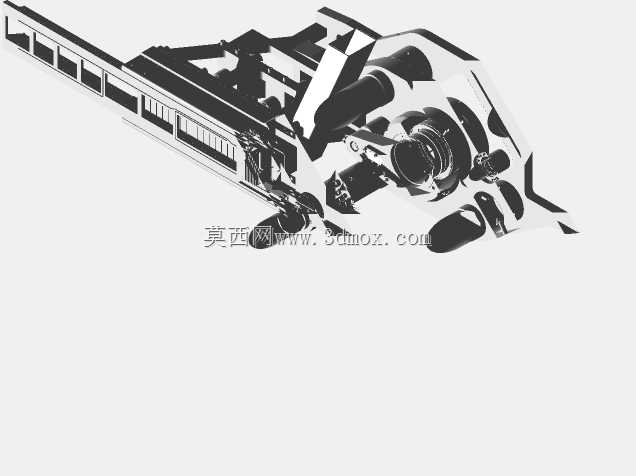

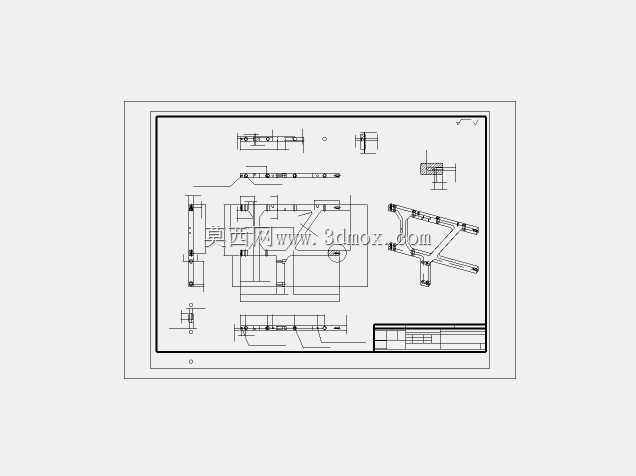

砖坯压制现场常出现的模腔填料不均、压制泄压反弹、成品砖边角缺料问题，在这套压砖机结构设计里都做了针对性的公差适配调整。上方的料斗锥段做了12度的内壁倾角优化，避免湿粉料在锥壁挂料结拱，料斗下端的分料格栅和下方的多工位模腔精准对位，每一次落料的料层厚度差控制在0.2mm以内，不会出现局部填料过实或欠料的情况。中间的压制主缸和导向柱的配合公差选了H7/g6的间隙配合，既保证压制时的同轴度，不会出现模腔偏载导致的砖坯密度差，又能在高频往复运动时不会出现卡滞，适配建材厂连续三班倒的高强度作业节奏。下方的输送轨道和模腔出料端的衔接处做了0.5mm的高度差避让，砖坯脱模后直接落在输送链板上不会磕碰边角，轨道侧边的定位挡块可以根据不同规格砖型调整间距，不用更换整套工装就能切换生产规格。机架的焊接结构做了应力释放槽的设计，压制时的反作用力会通过筋板分散到整个底座，不会出现局部应力集中导致的机架变形，长期使用后主缸的垂直度偏移量能控制在0.1mm每米以内。模架部分的快拆结构不用专用工具就能完成模具更换，换型时间比传统结构缩短近六成，适配中小砖厂多规格小批量的生产需求。液压管路的排布全部走机架内侧的走线槽，既避免生产时的粉料飞溅污染管路接头，又能减少管路弯折导致的油压损失，压制时的压力波动控制在±0.1MPa以内，保证每块砖的成型强度一致。
