集成输送功能的托盘压合生产设备

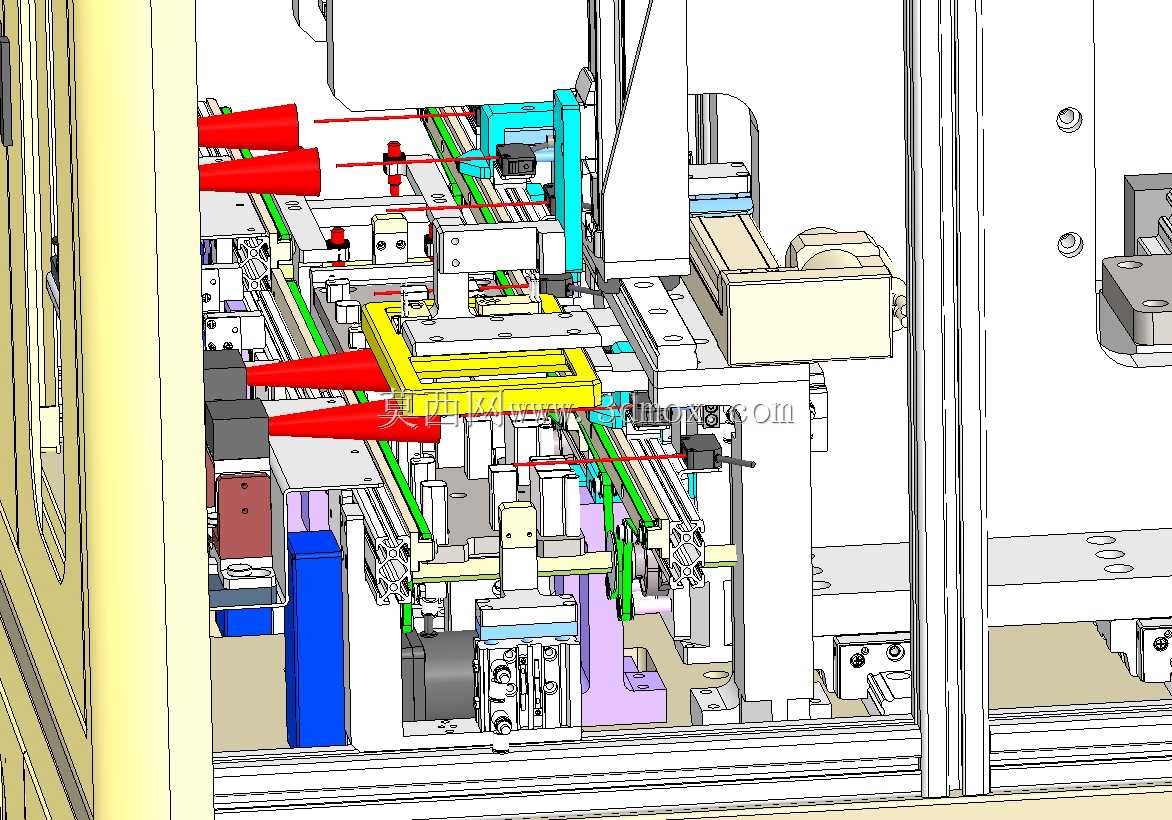

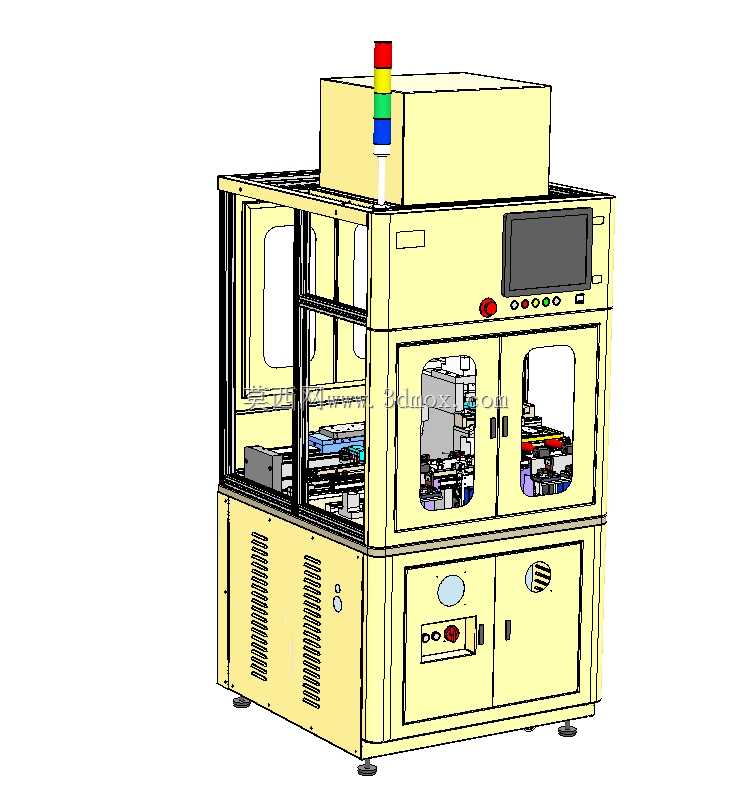

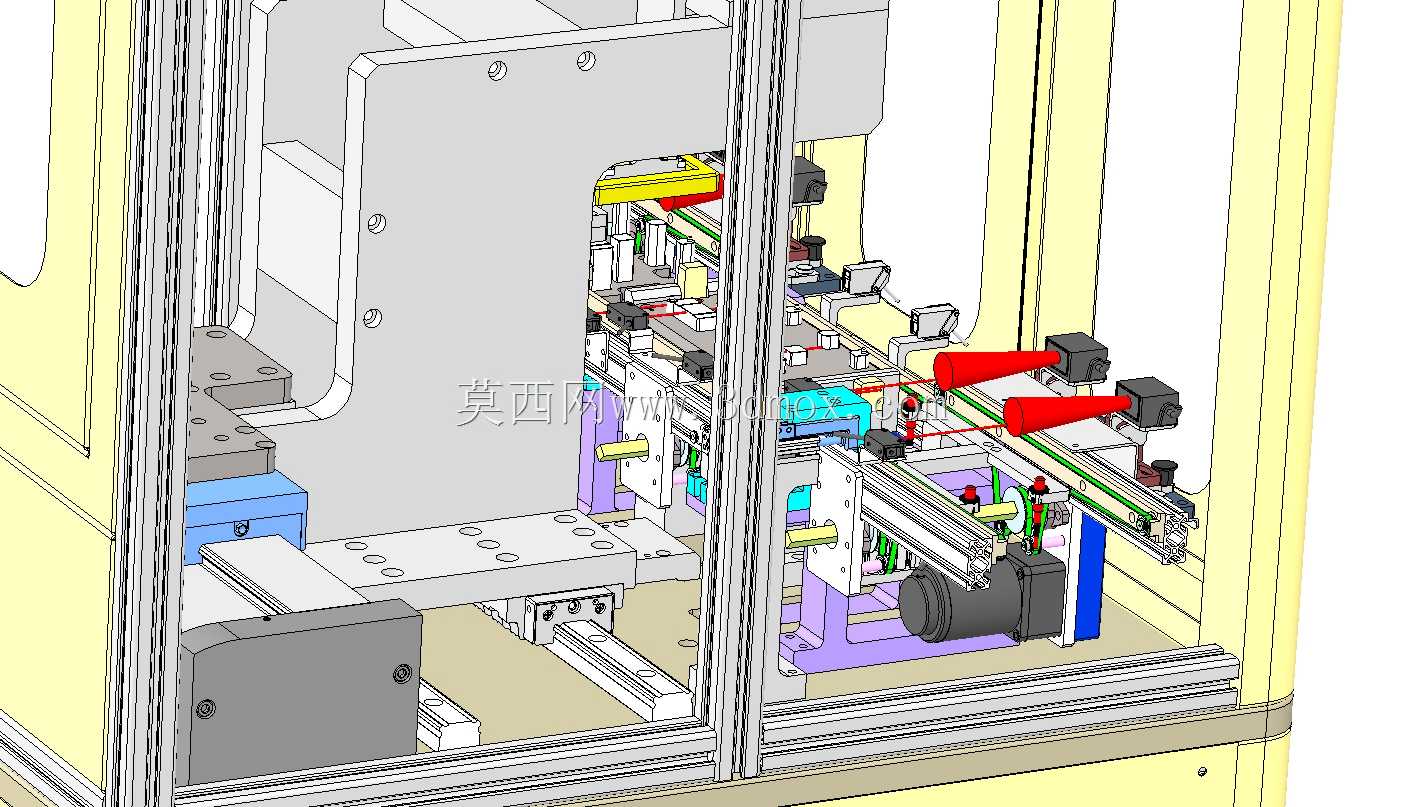

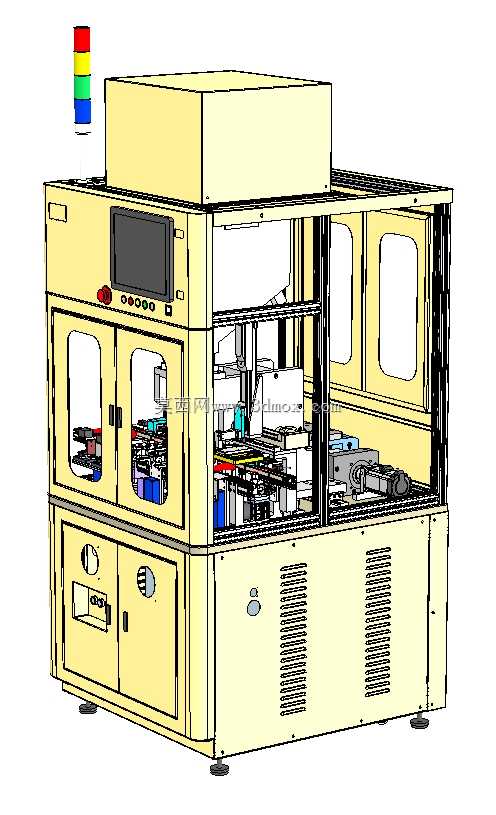

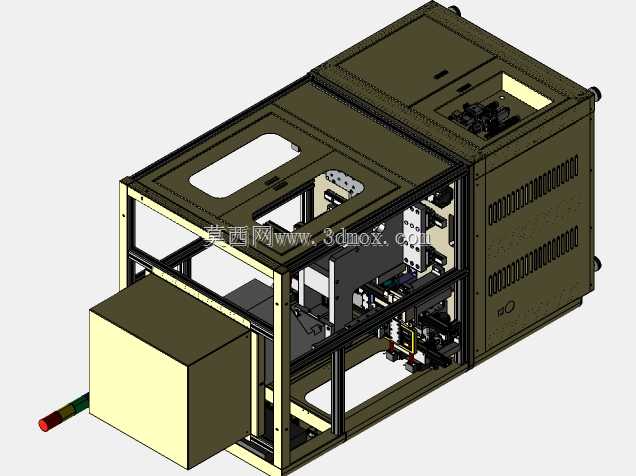

车间里托盘压合工位常年卡料的痛点，根源就在压装工位和输送段的衔接公差没控住，这款带输送机构的托盘压力机，在结构设计时就把衔接段的浮动余量做进了机架焊接基准里。下层机柜的散热格栅没有直接开在侧板平面上，而是顺着柜内电气元件的排布走向做了错位开孔，既避免车间金属粉尘直落进伺服驱动器的散热鳍片，又能让柜内形成斜向的散热风道，不用额外加装导流板就把柜内温升控制在元器件允许的阈值内。上层操作舱的透明防护门没有用整块亚克力板弯折，而是分成两块带观察窗的对开门，门体和门框的贴合面嵌了一圈慢回弹密封胶条，压合作业时的金属碎屑不会从门缝飞溅出来，门体开合的铰链处特意留了0.2毫米的旷量，长期开关门也不会因为门框焊接变形出现卡滞。顶部的三色警示灯没有直接焊死在舱顶，而是做了快插式的安装座，后期更换灯体不用拆整个舱顶的走线槽，拔下插头就能直接替换。操作面板上的按钮排布顺着操作人员站立时的手部活动范围排布，急停按钮特意做了凸起的防误触护圈，日常调整参数时不会误碰触发停机。输送段的导轨和压装工位的定位台之间，做了1毫米的高度差过渡，托盘从输送段滑入压装位时不会因为硬磕碰出现定位偏移，导轨侧面的导向轮用了包胶材质，托盘输送过程中的噪音比纯钢导向轮低了近15分贝，长时间作业也不会出现刺耳的摩擦异响。压装头的安装位做了可微调的法兰结构，更换不同规格的压头时不用重新校准整个压装轴的同轴度，只需要微调法兰上的四个锁紧螺丝就能适配新的压合需求。设备底部的可调脚杯特意加大了底盘直径，车间地面不平整时，单脚杯的调节范围就能覆盖15毫米的高度差，不用额外垫垫片就能把整个设备调至水平，避免压装轴因为设备倾斜出现偏载磨损。舱内的走线全部顺着机架的铝型材槽布设，每间隔20厘米就用卡扣固定，输送机构往复运动时不会剐蹭到线缆，也不会因为线缆晃动干扰托盘的定位精度。
