高精度BLTouch自动调平传感器结构

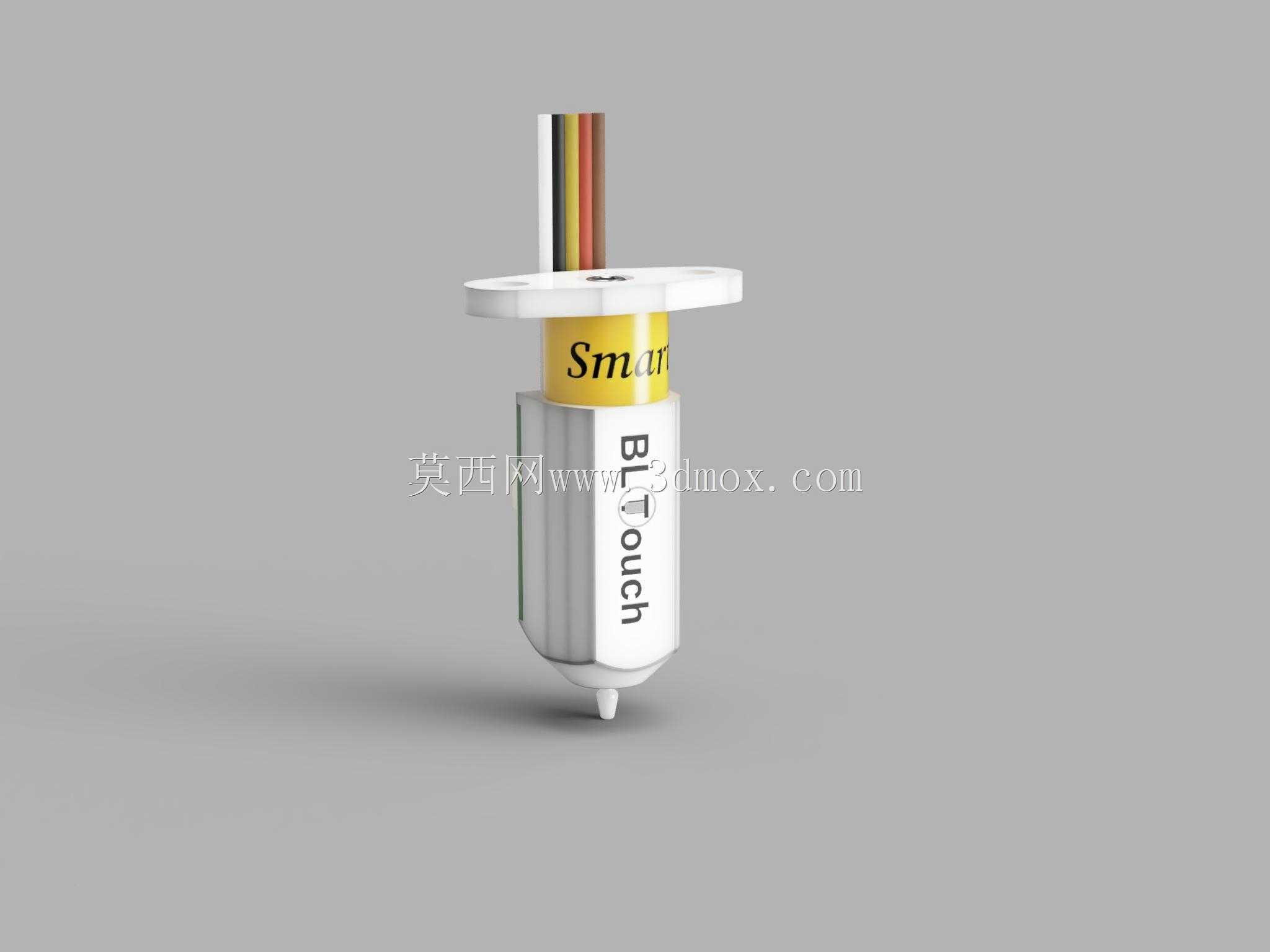

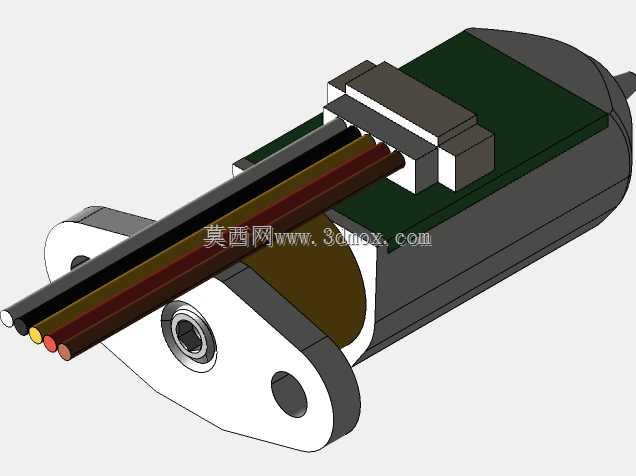

桌面级FDM3D打印设备长期存在热床形变、装配公差累积导致的首层打印附着力不均问题，传统手动调平依赖操作人员经验，反复校准耗时长且一致性差，BLTouch这类接触式自动调平探针的结构精度直接决定了调平数据的可靠性。这款模型还原了探针伸缩的核心运动副间隙，针体与导向套之间预留了0.02mm的滑动公差，既避免探针卡滞导致的调平误触发，又防止间隙过大造成探针倾斜，采样点坐标偏移的问题。顶部法兰盘的安装孔位完全匹配市面主流挤出头的安装孔距，法兰厚度控制在2mm，既保证安装时的结构刚性，不会因为挤出头高速移动产生共振，又不会过度挤占挤出头的散热风道空间。针体尾部的限位凸台做了微小的倒角处理，探针回缩到极限位置时不会和内部的触发微动开关产生硬碰撞，长期往复运动也不会出现针体端部磨损掉屑的情况。出线端的多色线序排布和实物完全一致，线皮与壳体衔接处做了防拉扯的过渡结构，模拟实际装机时线材反复弯折不会出现线芯断裂的隐患。针体表面的标识区域做了微凹的刻字效果，还原实物的丝印质感，渲染时针对半透明的工程塑料壳体调整了次表面散射参数，能清晰看到内部触发结构的大致轮廓，又不会过度透视破坏外观的完整性。探针端部的球形接触头做了镜面抛光效果的材质处理，还原实物耐磨POM材质的低摩擦特性，接触热床时不会刮伤PEI打印面板表面。整个模型的装配逻辑完全复刻实物的组装顺序，壳体的卡扣配合公差控制在0.05mm，模拟实际装配时不需要额外胶水就能实现紧配，拆解维护时也不会轻易松脱。针对实际使用中可能出现的探针落灰卡顿问题，模型特意还原了导向套内壁的微小导尘槽结构，细微粉尘可以顺着槽体排出，不会在长期使用后堆积在导向套内影响探针伸缩顺滑度。法兰盘和主体壳体衔接的位置做了一圈0.1mm的止口结构，安装时能快速定位同轴度，不会出现探针轴线和安装面不垂直的情况，保证每个采样点的触发压力一致，采集到的热床高度数据偏差控制在0.005mm以内，完全满足高精度打印的首层铺料要求。
