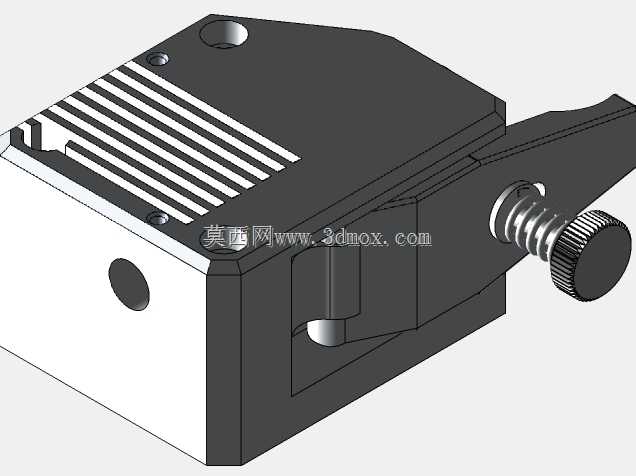

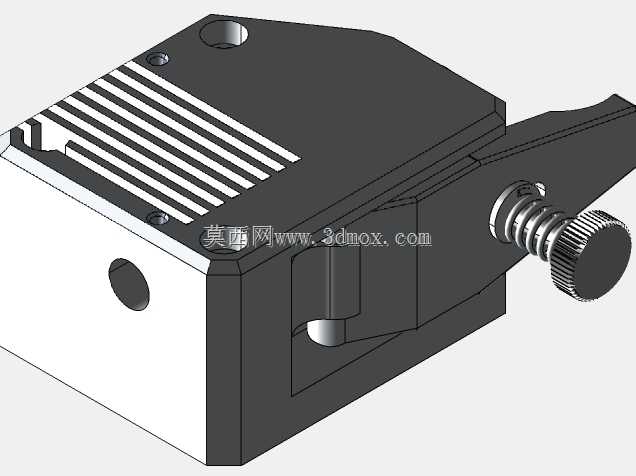

Fysetc双驱全金属BMG挤出机构

桌面级FDM设备的送料环节长期存在软料打滑、硬料啃齿、长时间工作温升导致的耗材形变卡滞等痛点，这款全金属双驱挤出结构的设计逻辑完全围绕这些现场工况的矛盾点展开。挤出轮的啮合齿形做了非对称修型，进料侧齿尖做了0.05mm的圆角钝化处理，避免硬料进给时齿尖切削耗材产生碎屑堵塞喉管，出料侧齿形保留锐边咬合结构，保证TPU这类软质耗材进给时不会出现打滑回缩。双驱轮的对压间隙做了偏心可调结构，调节旋钮的螺纹螺距选了0.3mm的细牙规格，每旋转一格对应的间隙变化量控制在0.02mm，适配1.75mm到3mm区间不同线径公差的耗材，不会出现压合过紧导致耗材被挤扁、压合过松导致送料步进丢步的问题。整个挤出座的安装基准面做了0.01mm的平面度公差要求，和设备X轴滑台的安装孔位采用同轴度0.02mm的定位销配合，避免挤出机安装偏斜导致的送料路径和喉管不同心，耗材进给时产生额外的摩擦阻力。所有传动齿轮的啮合侧隙控制在0.03mm以内，既不会因为侧隙过小导致齿轮运转卡滞发热，也不会因为侧隙过大导致送料回抽时出现虚位，影响打印首层的粘合精度。散热鳍片和挤出座的接触面做了导热槽设计，填充导热硅脂后可以把步进电机工作产生的热量快速导走，避免热量传导到进料段导致耗材提前软化膨胀，卡在喉管内壁造成堵头。压料臂的转轴采用了自润滑铜套，不需要额外加注润滑脂，长时间工作也不会出现压合动作卡滞的问题，压料臂的弹簧选用了变径弹簧，压合时的压力曲线更平缓，不会因为耗材线径的微小波动导致压合力突变。整个结构的所有棱角都做了R1以上的倒角处理，装配时不会划伤操作人员的手部，外露的紧固件都选用了内六角圆柱头螺钉，和整体的金属质感保持统一，没有突兀的外露结构。
